Замена платы Wi‑Fi антенны Xbox Series X (Digital Edition)

Используйте это руководство, чтобы заменить плату Wi‑Fi антенны в игровой консоли Xbox Series X (Digital Edition).

Перед началом полностью выключите питание и отключите все кабели от консоли. Не забывайте соблюдать общие меры предосторожности при работе с электростатическим разрядом (ESD).

Шаг 1

Перед началом полностью выключите питание и отключите все кабели от консоли.

Две наклейки закрывают винты задней панели. Их можно снять без нагрева, но нагрев делает их удаление гораздо чище.

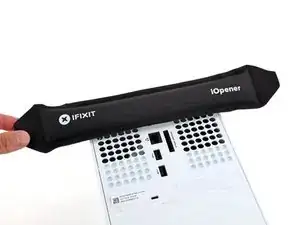

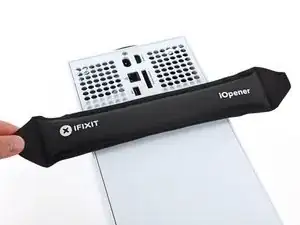

Нагрейте iOpener и приложите его к меньшей наклейке внизу задней панели на две минуты.

Альтернативно вы можете использовать фен для нагрева наклейки.

Шаг 2

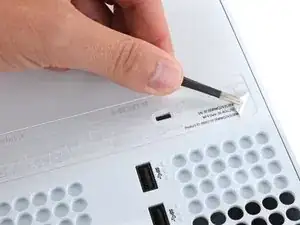

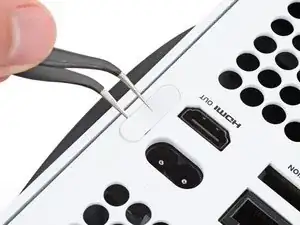

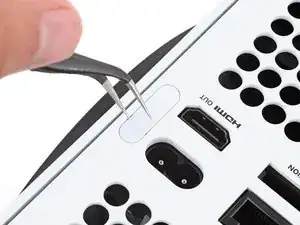

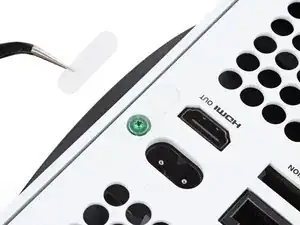

Используйте пару косых пинцетов, чтобы снять наклейку, скрывающую первый винт на задней панели, возле основания.

Шаг 3

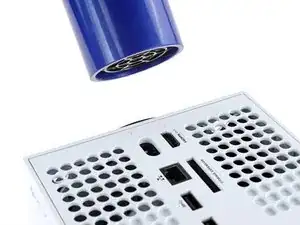

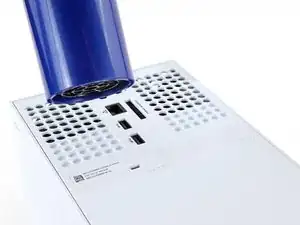

Используйте iOpener или фен, чтобы нагреть большую наклейку в центре задней панели.

Шаг 4

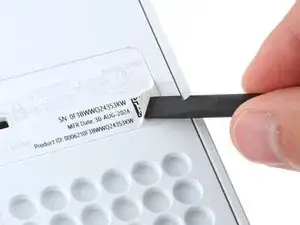

Вставьте плоский конец лопатки под угол большой наклейки и подденьте её, пока не сможете схватить наклейку тупым пинцетом.

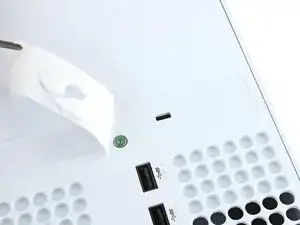

Используйте тупой пинцет, чтобы отогнуть наклейку и открыть доступ ко второму винту.

Вам нужно отогнуть наклейку только настолько, чтобы получить доступ к скрытому винту. Снимать её полностью не требуется.

Технически это маркировочные наклейки, указывающие на вскрытие, но не волнуйтесь — Microsoft не вправе аннулировать гарантию лишь на основании их наличия, если вы ничего не повредили. Удачи!

Шаг 5

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы избежать повреждения консоли.

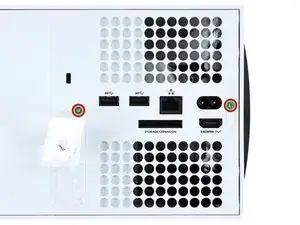

Используйте отвертку T8 Torx, чтобы удалить два винта длиной 7.4 мм, крепящих заднюю панель.

Шаг 6

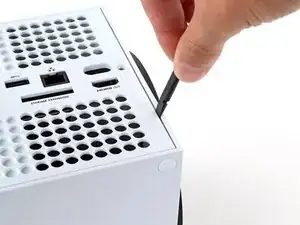

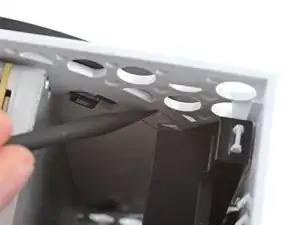

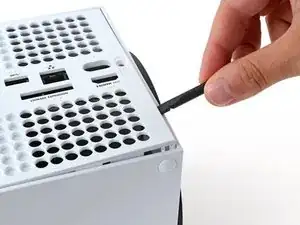

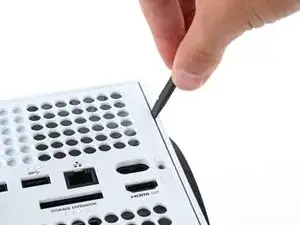

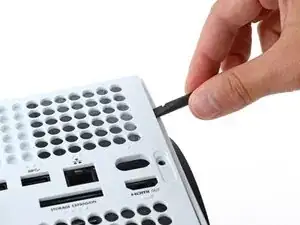

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, ближе к левой стороне основания.

Подденьте заднюю панель, чтобы освободить её от фиксирующих клипс.

Шаг 7

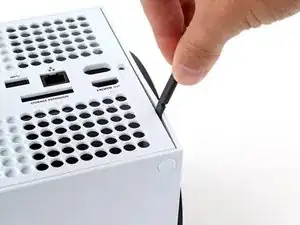

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, ближе к правой стороне основания.

Подденьте заднюю панель, чтобы освободить её от фиксирующих клипс.

Шаг 8

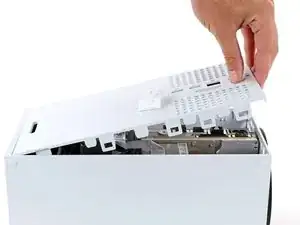

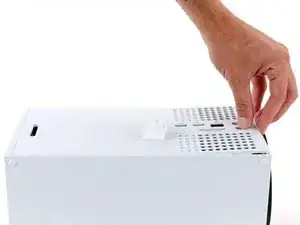

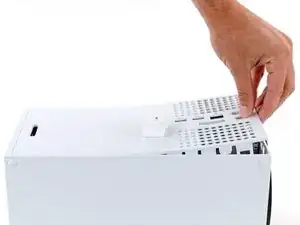

Схватите заднюю панель за образовавшееся отверстие и потяните её вверх и от корпуса, чтобы отщёлкнуть длинные кромки.

При сборке прижмите края задней панели, чтобы защёлкнуть её на место.

Шаг 9

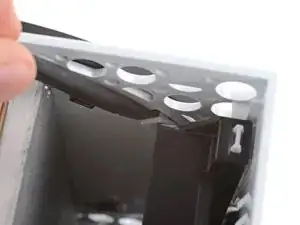

Задняя панель вставляется в зазор в верхней части корпуса.

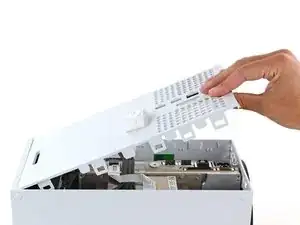

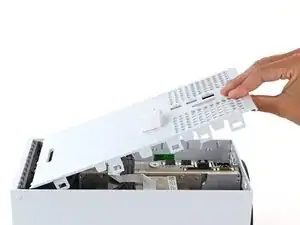

Наклоните заднюю панель вверх и потяните её от верхнего края корпуса, чтобы освободить из зазора.

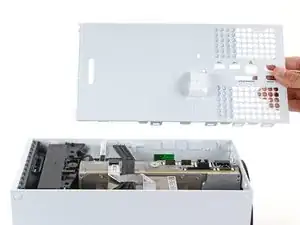

Снимите заднюю панель.

Шаг 10

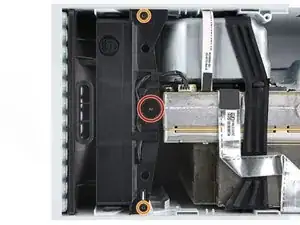

С помощью отвертки T8 Torx удалите три винта, крепящие вентилятор к центральной раме:

Один плоский винт‑«блин» длиной 10.3 мм

Два винта длиной 9 мм

Шаг 11

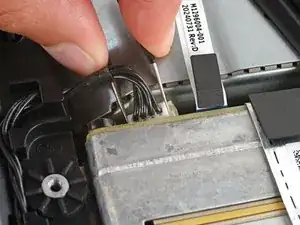

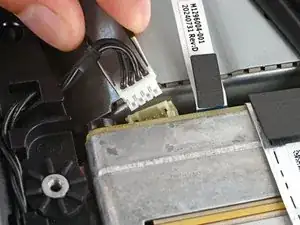

Используйте ногти или пару косых пинцетов, чтобы плотно захватить края разъёма кабеля вентилятора.

Держите пинцет как можно ближе к разъёму для лучшего захвата.

Потяните разъём прямо из гнезда, чтобы отключить его.

Если возникают трудности, осторожно покачайте разъём из стороны в сторону, чтобы ослабить его.

Всегда тяните за разъёмы, а не за провода.

При сборке проложите кабель вентилятора под малым направляющим на корпусе вентилятора, чтобы он не мешал задней панели.

Шаг 12

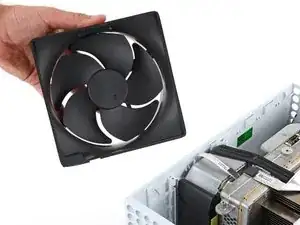

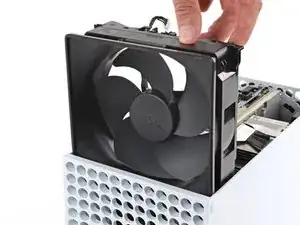

Выньте вентилятор, сдвинув его из слота.

При сборке:

Перед установкой вентилятора убедитесь, что он чист! Используйте воздуходувку или сжатый воздух, чтобы удалить пыль и мусор, и протрите вентилятор чистой тканью.

Удерживайте лопасти пальцем, чтобы они не вращались — так их легче чистить.

Обратите внимание, что вентилятор можно установить только в одном положении — убедитесь, что Мастер Чиф обращён к вам.

Шаг 13

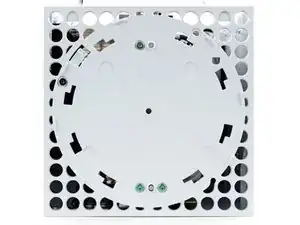

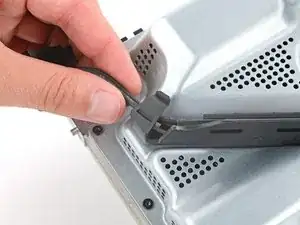

Используйте плоский конец лопатки, чтобы поддеть фиксатор, удерживающий основание к корпусу.

Удерживайте фиксатор в открытом положении для следующего шага.

Шаг 14

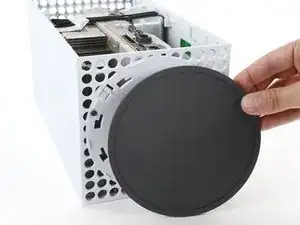

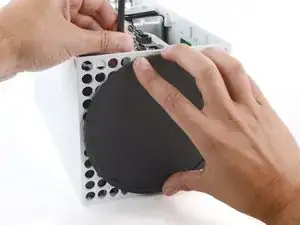

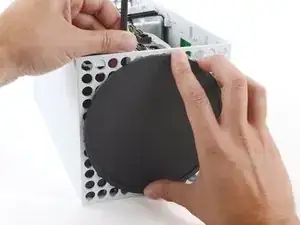

Удерживая защёлку в открытом положении, захватите основание и поверните его против часовой стрелки, чтобы разблокировать от корпуса.

Снимите основание.

При сборке вставьте язычки основания в их отверстия в корпусе и поверните по часовой стрелке, пока основание не защёлкнется во внутренней фиксирующей защёлке.

Когда оно зафиксировано, надпись Hello from Seattle будет параллельна боковым сторонам устройства.

Шаг 15

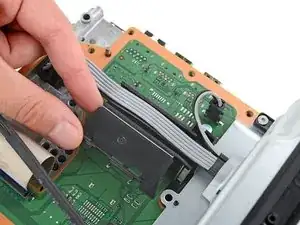

Лентовые кабели и их разъёмы крайне хрупкие, поэтому всегда аккуратно открывайте фиксирующие язычки и медленно вытягивайте кабели.

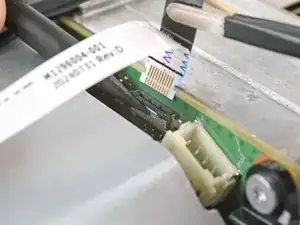

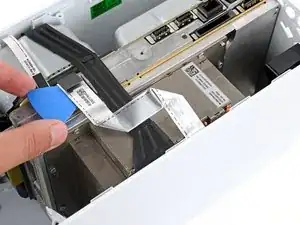

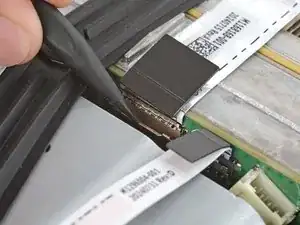

Используйте лопатку, чтобы поднять металлическую фиксирующую планку на ленточном кабеле USB‑порта.

При сборке аккуратно защёлкните металлическую фиксирующую планку обратно после вставки кабеля.

Шаг 16

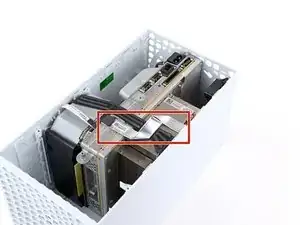

Кабель USB‑порта прикреплён к шасси двумя участками слабого клея.

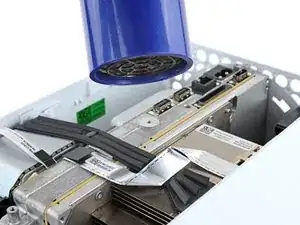

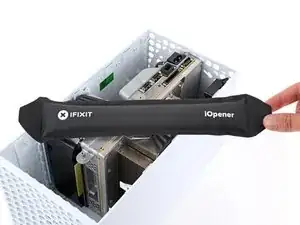

Используйте iOpener или фен, чтобы нагреть кабель USB‑порта.

Шаг 17

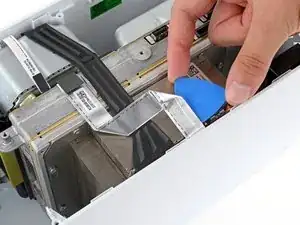

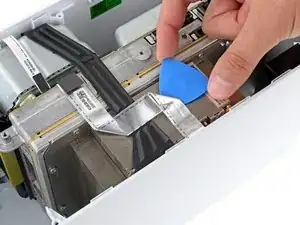

Просуньте медиатор под кабель USB‑порта, чтобы отделить прикрепляющий его клей.

При сборке используйте тонкий двухсторонний скотч, чтобы закрепить кабель. Если на нём остался клей и он ещё липкий, можно использовать его повторно. Если у вас новый кабель, проверьте наличие заранее установленного клеевого слоя и удалите защитные пленки.

Шаг 18

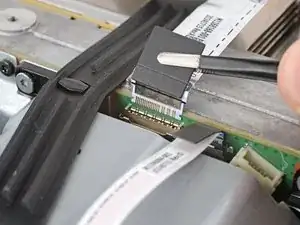

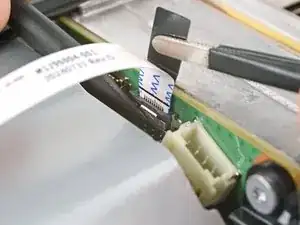

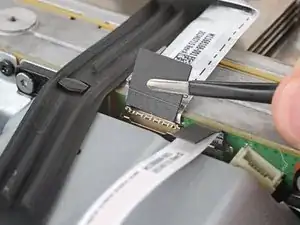

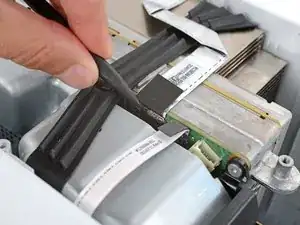

Используйте пинцет, чтобы аккуратно потянуть за чёрную пластмассовую оттяжку и отсоединить кабель USB‑порта.

Тяните только за оттяжку, а не за сам кабель.

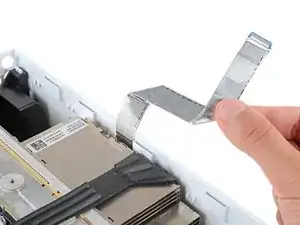

Отодвиньте кабель USB‑порта в сторону от шасси.

Шаг 19

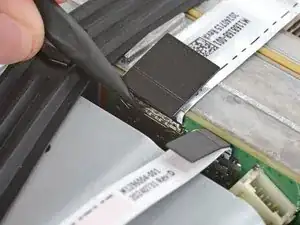

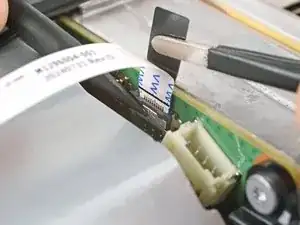

Используйте заострённый конец лопатки, чтобы нажать на металлический язычок на боковой стороне разъёма платы кабеля кнопки питания.

Удерживая металлический язычок нажатым, используйте пинцет, чтобы потянуть за оттяжку и отсоединить кабель кнопки питания от центрального шасси.

Тяните только за оттяжку, а не за сам кабель.

Не тяните за кабель без нажатия металлического язычка, иначе вы рискуете повредить кабель или разъём.

При сборке кабель должен слегка «защёлкнуться» при вставке.

Шаг 20

Используйте отвёртку Torx T8, чтобы отвинтить три зелёных винта длиной 7,4 мм, фиксирующих узел центрального шасси к корпусу.

Шаг 21

Узел центрального шасси выровнен относительно нижней части корпуса направляющими штифтами. Эти штифты нужно будет выдвинуть из пазов, чтобы шасси можно было поднять.

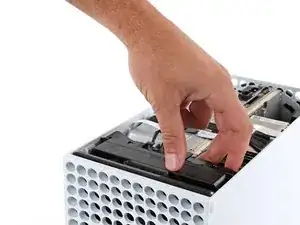

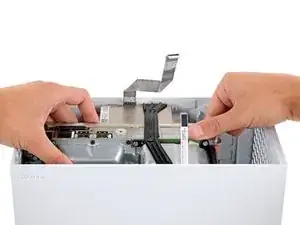

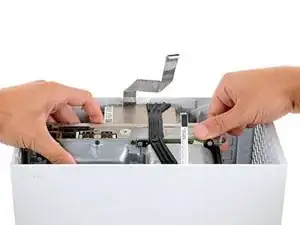

Схватите шасси и потяните его в направлении верхней части корпуса, отсоединив направляющие штифты от корпуса.

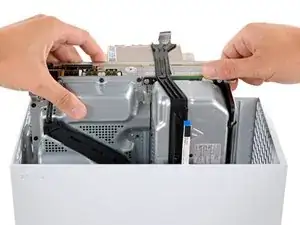

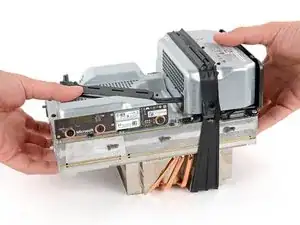

Используйте обе руки, чтобы вынуть шасси из корпуса.

При сборке:

Убедитесь, что ни один из ленточных кабелей не защемлён при опускании центрального шасси в корпус.

Используйте направляющие штифты и вырезы для правильной ориентации шасси в корпусе:

Два штифта на шасси со вырезами внизу корпуса.

Три штифта в корпусе с вырезами на шасси.

Шаг 22

Аккуратно положите шасси ребром радиатора вниз на чистую рабочую поверхность.

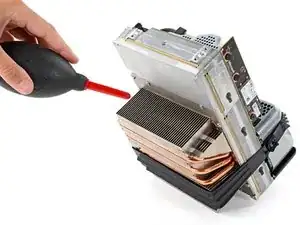

При сборке это хорошее место, чтобы очистить ребра радиатора от пыли, грязи или мусора. Используйте воздуходувку или сжатый воздух для очистки ребер.

Шаг 23

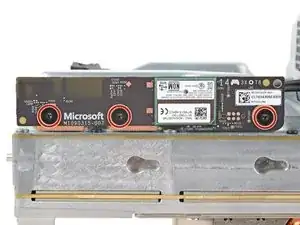

Используйте отвёртку Torx T8, чтобы отвинтить три винта длиной 9,6 мм, фиксирующих антенную плату к центральному шасси.

Шаг 24

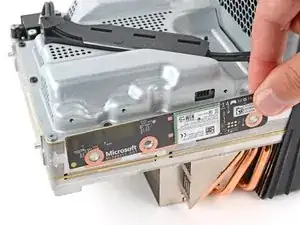

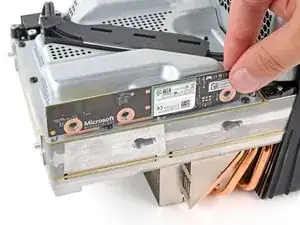

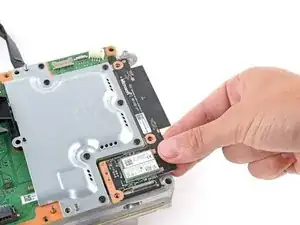

Схватите верхний правый угол антенной платы и потяните её прямо от центрального шасси, чтобы отсоединить.

При сборке совместите разъём платы с портом на центральном шасси и нажмите для повторного подключения.

Шаг 25

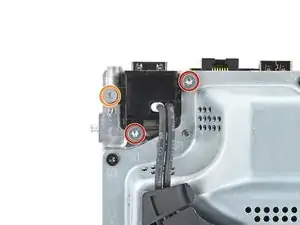

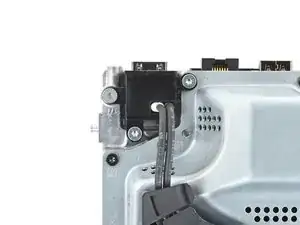

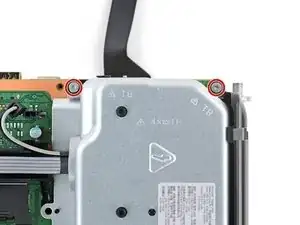

Используйте отвёртку Torx T8, чтобы отвинтить три винта, фиксирующие разъём питания к шасси:

Два винта длиной 13,1 мм

Один винт длиной 35 мм

Шаг 26

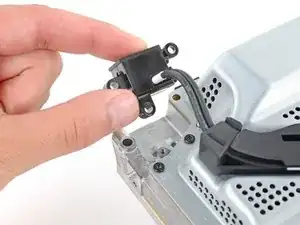

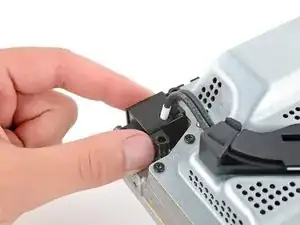

Поднимите разъём питания из его гнезда в шасси.

Шаг 27

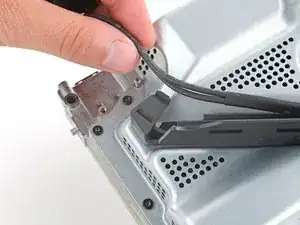

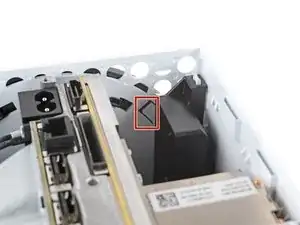

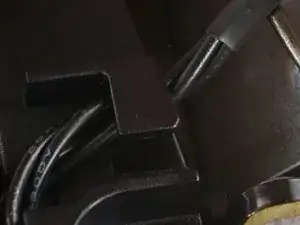

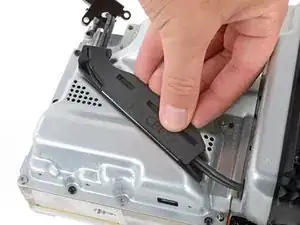

Отсеките и откройте крышку на пластиковом направляющем для кабеля питания.

Шаг 28

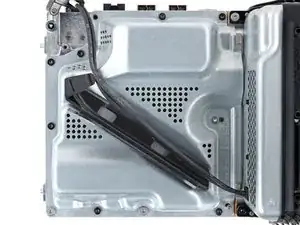

Выньте кабель питания из-под дополнительной секции направляющей кабеля.

Шаг 29

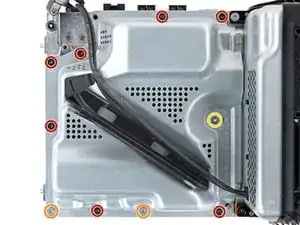

Используйте отвёртку Torx T8, чтобы выкрутить десять винтов, закрепляющих экран платы:

Семь винтов длиной 8,7 мм

Два винта длиной 35 мм

Эти винты очень туго затянуты и для их ослабления может потребоваться значительное усилие.

Один винт длиной 13 мм

Шаг 30

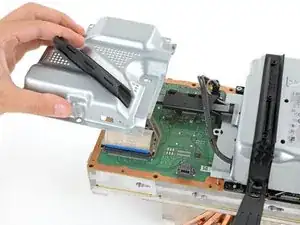

Отведите кабель блока питания в сторону и поднимите экран платы вертикально вверх, чтобы снять его.

Шаг 31

Откройте крышку на пластиковом кабельном направляющем блока питания.

Шаг 32

Всегда тяните за кабели за разъёмы, а не за проводники.

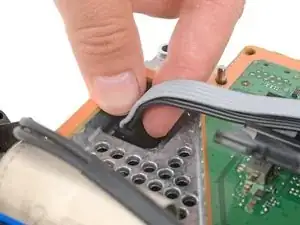

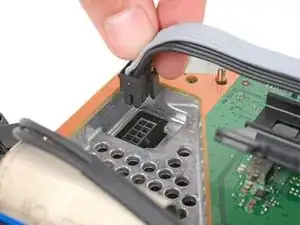

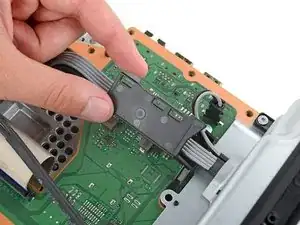

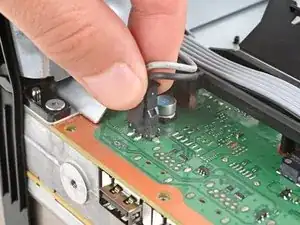

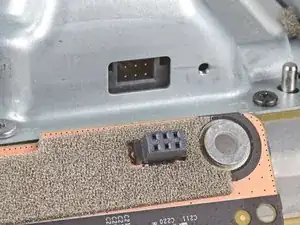

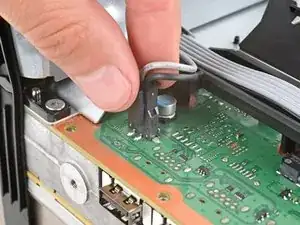

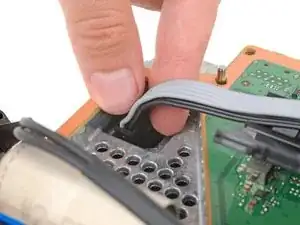

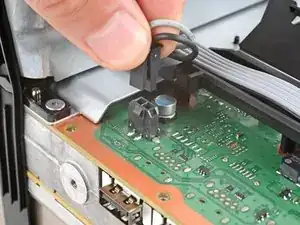

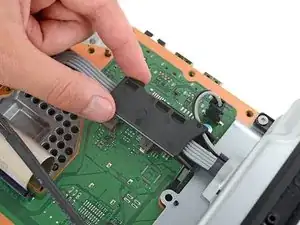

Сожмите пальцами двухконтактный силовой разъём блока питания так, чтобы фиксирующий язычок раздвинулся наружу.

При отведённом фиксирующем язычке поднимите разъём вертикально вверх и выньте его из гнезда.

Шаг 33

Повторите предыдущий шаг, чтобы отсоединить 10‑контактный разъём блока питания.

Шаг 34

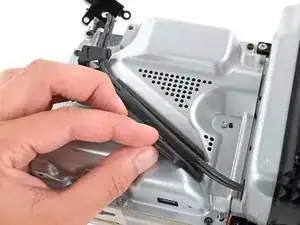

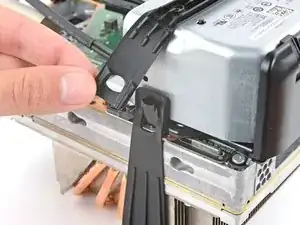

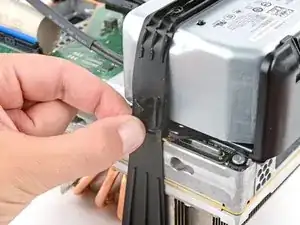

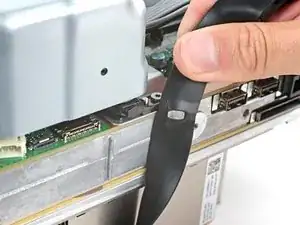

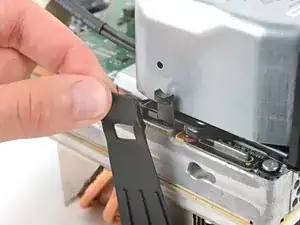

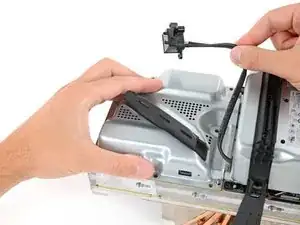

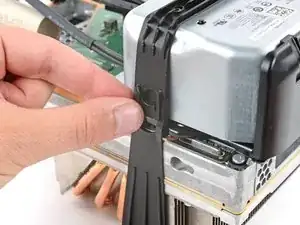

Потяните конец резинового ремешка вниз и от корпуса, чтобы расщёлкнуть его.

Шаг 35

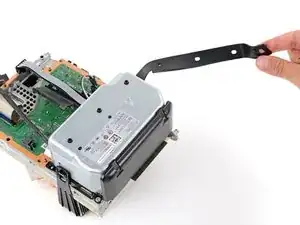

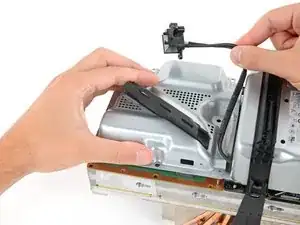

Снимите ремешок корпуса с трёх направляющих штырей и отщёлкните его от боковин блока питания.

Ремешок можно оставить под корпусом или удалить.

При обратной сборке убедитесь, что выступы в середине ремешка входят в вырезы на ребрах радиатора.

Шаг 36

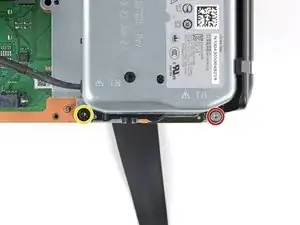

Используйте отвёртку Torx T8, чтобы выкрутить четыре винта, фиксирующие углы блока питания:

Три серебристых винта длиной 35 мм

Один чёрный винт длиной 8,7 мм

Шаг 37

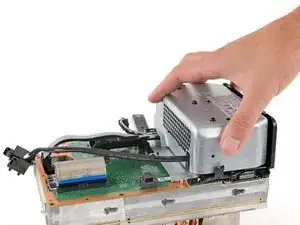

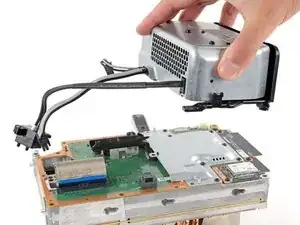

Поднимите блок питания вертикально вверх и извлеките его.

Шаг 38

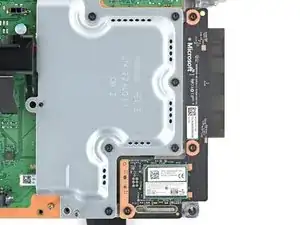

Используйте отвёртку Torx T8, чтобы выкрутить три винта длиной 8,7 мм, фиксирующие плату антенны Wi‑Fi.

Шаг 39

Не тяните плату антенны вверх, пока она полностью не отсоединена.

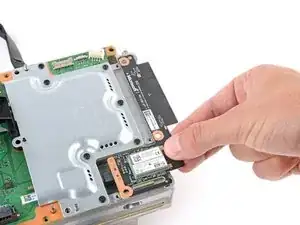

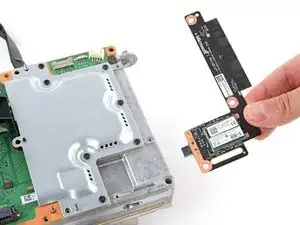

Возьмите плату антенны и потяните её прямо от центрального корпуса, чтобы отсоединить.

Снимите плату антенны.

При обратной сборке совместите разъём платы с портом на центральном корпусе и нажмите для повторного подключения.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Утилизируйте электронные отходы через переработчика с сертификатом R2 или e‑Stewards.

Ремонт не удался? Попробуйте базовую диагностику или обратитесь к сообществу Answers за помощью.
