Замена платы USB и кнопки синхронизации Xbox Series X (Digital Edition)

Перед началом полностью выключите питание и отключите все кабели от приставки.

Две наклейки закрывают винты задней панели. Вы можете снять наклейки без нагрева, но нагрев делает их снятие гораздо аккуратнее.

Нагрейте iOpener и положите его на меньшую наклейку рядом с основанием задней панели на две минуты.

В качестве альтернативы можно использовать фен для нагрева наклейки.

Используйте пару изогнутых пинцетов, чтобы снять наклейку, скрывающую первый винт на задней панели, рядом с основанием.

Используйте iOpener или фен, чтобы нагреть большую наклейку в центре задней панели.

Используйте плоский конец лопатки, чтобы поддеть угол большой наклейки, пока не сможете захватить её тупыми пинцетами.

Используйте тупые пинцеты, чтобы отогнуть наклейку и открыть второй винт.

Вам нужно отодвинуть наклейку только настолько, чтобы получить доступ к скрытому винту. Нет необходимости снимать её полностью.

Технически это наклейки, указывающие на вскрытие, но не волнуйтесь — Microsoft не может законно аннулировать вашу гарантию, если вы ничего не повредите. Удачи!

В процессе ремонта следите за каждым винтом и возвращайте его точно на то же место, чтобы избежать повреждения приставки.

Используйте отвертку Torx T8, чтобы выкрутить два винта длиной 7.4 мм, крепящих заднюю панель.

Вставьте плоский конец лопатки в щель между задней панелью и корпусом, рядом с левой стороной основания.

Подденьте заднюю панель, чтобы освободить её от зажимов.

Вставьте плоский конец лопатки в щель между задней панелью и корпусом, рядом с правой стороной основания.

Подденьте заднюю панель, чтобы освободить её от зажимов.

Схватите заднюю панель в образовавшемся зазоре и потяните её вверх и от корпуса, чтобы отстёгнуть длинные кромки.

При сборке нажимайте вдоль краёв задней панели, чтобы защёлкнуть её на место.

Задняя панель вставляется в зазор в верхней части корпуса.

Наклоните заднюю панель и отведите её от верхнего края корпуса, чтобы освободить из зазора.

Снимите заднюю панель.

Используйте отвертку Torx T8, чтобы выкрутить три винта, крепящих вентилятор к центральной раме:

Один плоский винт-«панкейк» длиной 10.3 мм

Два винта длиной 9 мм

Используйте ногти или пару изогнутых пинцетов, чтобы плотно захватить края разъёма кабеля вентилятора.

Держите пинцеты близко к разъёму, чтобы лучше захватить его.

Потяните разъём прямо из гнезда, чтобы отключить его.

Если возникают трудности, осторожно покачайте разъём из стороны в сторону, чтобы ослабить его.

Всегда тяните за разъёмы кабелей, а не за сами провода.

При сборке проложите кабель вентилятора под его небольшим направляющим на корпусе вентилятора, чтобы он не мешал задней панели.

Выньте вентилятор, сдвинув его из посадочного места.

При сборке:

Перед установкой вентилятора убедитесь, что он чист! Используйте воздуходувку или сжатый воздух, чтобы удалить пыль и мусор, и протрите вентилятор чистой тканью.

Держите лопасти вентилятора пальцем, чтобы они не вращались — так их легче чистить.

Обратите внимание, что вентилятор можно установить только в одном положении — убедитесь, что изображение Мастера Чифа обращено к вам.

Используйте плоский конец лопатки, чтобы отжать фиксирующую защёлку, удерживающую основание на корпусе.

Удерживайте защёлку в открытом положении для следующего шага.

Держа защёлку открытой, возьмите основание и поверните его против часовой стрелки, чтобы освободить от корпуса.

Снимите основание.

При сборке вставьте защёлки основания в их отверстия в корпусе и поверните по часовой стрелке, пока основание не защёлкнётся за внутреннюю фиксирующую защёлку.

Когда оно зафиксировано, надпись Hello from Seattle будет параллельна сторонам устройства.

Лентовые кабели и их разъёмы чрезвычайно хрупкие, поэтому всегда аккуратно открывайте фиксирующие защёлки и медленно вытягивайте кабели.

Используйте лопатку, чтобы перевернуть металлическую фиксирующую защёлку на ленточном кабеле USB‑разъёма.

При сборке аккуратно защёлкните металлическую фиксирующую защёлку на место после вставки кабеля.

Кабель USB‑разъёма приклеен к шасси двумя кусочками слабого клея.

Используйте iOpener или фен, чтобы нагреть кабель USB‑разъёма.

Подденьте открывающей медиатор под кабель USB‑разъёма, чтобы отделить клей, который его фиксирует.

При сборке используйте тонкую двустороннюю ленту, чтобы закрепить кабель. Если на клее остались липкие участки, вы можете использовать их повторно. Если у вас новый кабель, проверьте наличие заранее установленного клея и снимите все защитные слои.

Используйте пинцет, чтобы аккуратно потянуть вверх за чёрную пластиковую тяговую бирку, чтобы отсоединить кабель USB‑разъёма.

Тяните только за бирку, а не за сам кабель.

Отведите кабель USB‑разъёма в сторону от шасси.

Используйте остроконечный конец лопатки, чтобы нажать на металлическую защёлку сбоку разъёма платы кабеля кнопки питания.

Держа металлическую защёлку нажатой, используйте пинцет, чтобы потянуть вверх за тяговую бирку и отсоединить кабель кнопки питания от центрального шасси.

Тяните только за бирку, а не за сам кабель.

Не тяните за кабель без нажатия металлической защёлки, иначе вы рискуете повредить кабель или разъём.

При сборке кабель должен легко «щёлкнуть» при вставке.

Используйте отвёртку Torx T8, чтобы выкрутить три зелёных винта длиной 7,4 мм, фиксирующих сборку центрального шасси к корпусу.

Сборка центрального шасси выровнена с нижней частью корпуса направляющими штифтами. Эти штифты должны выйти из своих пазов, чтобы шасси можно было поднять.

Возьмите шасси и потяните его к верхней части корпуса, освободив направляющие штифты от корпуса.

Используйте две руки, чтобы вынуть шасси из корпуса.

При сборке:

Убедитесь, что ни один из ленточных кабелей не защемлён при опускании центрального шасси в корпус.

Используйте направляющие штифты и вырезы для правильной ориентации шасси в корпусе:

Два штифта на шасси с вырезами на дне корпуса.

Три штифта в корпусе с вырезами на шасси.

Осторожно положите шасси стороной радиатора вниз на чистую рабочую поверхность.

При сборке это хорошее место для очистки ребер радиатора от пыли, грязи или мусора. Используйте грушу для выдува или сжатый воздух, чтобы прочистить ребра.

Кабель платы USB приклеен к корпусу кусочками слабого клея.

Используйте iOpener или фен, чтобы нагреть кабель платы USB.

Оторвите участок кабеля платы USB у внешнего края корпуса, чтобы отделить клей.

Подденьте медиатор под участок кабеля, ближайший к плате, чтобы отделить клей.

При сборке используйте тонкую двустороннюю ленту, чтобы закрепить кабель. Если на клее остались липкие участки, вы можете использовать их повторно. Если у вас новый кабель, проверьте наличие заранее установленного клея и снимите все защитные слои.

Используйте отвёртку Torx T8, чтобы выкрутить два винта длиной 8,9 мм, фиксирующих корпус платы USB:

Один винт внутри корпуса

Один винт на дне корпуса (там, где было основание)

С помощью пальцев вытяните корпус платы USB из‑под металлической защёлки, фиксирующей его в корпусе.

Снимите корпус.

При сборке:

Убедитесь, что кнопка Pair правильно ориентирована и полностью вставлена в своё гнездо.

Плотно сдвиньте корпус на место, пока он не защёлкнется под металлической клипсой.

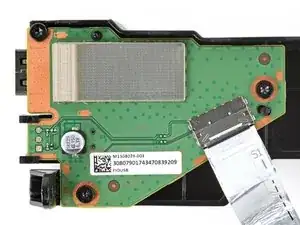

Используйте отвертку Torx T8, чтобы выкрутить три винта длиной 8,9 мм, крепящие плату USB к её корпусу.

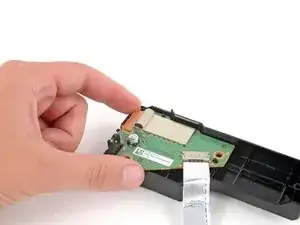

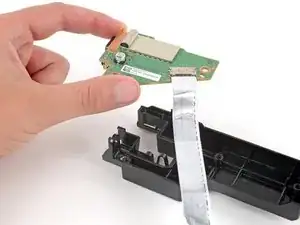

Поднимите плату прямо вверх и извлеките её из корпуса.

Проверьте, идёт ли запасная плата USB в комплекте с кабелем. Если нет, выполните этот шаг, чтобы снять и перенести оригинальный кабель.

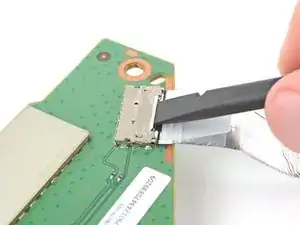

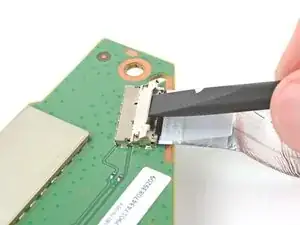

Используйте плоский конец лопатки, чтобы приподнять откидную фиксационную крышку на разъёме кабеля платы.

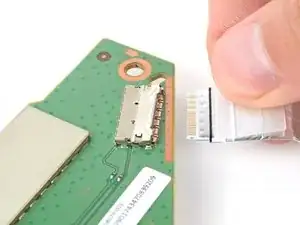

Используйте пальцы или пинцет, чтобы вытянуть кабель прямо из его гнезда.
