Замена корпуса Xbox Series X (Digital Edition)

Используйте это руководство, чтобы заменить сломанный или треснувший корпус (также известный как кожух) игровой консоли Xbox Series X (Digital Edition).

Шаг 1

Перед началом полностью выключите питание и отключите все кабели от консоли.

Две наклейки прикрывают винты задней панели. Их можно снять без нагрева, хотя нагрев значительно облегчает аккуратное снятие.

Нагрейте iOpener и приложите его к меньшей наклейке внизу задней панели на две минуты.

В качестве альтернативы можно использовать фен для нагрева наклейки.

Шаг 2

Используйте пару изогнутых пинцетов, чтобы снять наклейку, закрывающую первый винт на задней панели, возле основания.

Шаг 3

Используйте iOpener или фен, чтобы нагреть большую наклейку в центре задней панели.

Шаг 4

Используйте плоский наконечник лопатки, чтобы поддеть угол большой наклейки, пока вы не сможете захватить её парой тупых пинцетов.

Снимите наклейку тупыми пинцетами, отогнув её назад, чтобы открыть второй винт.

Наклейку нужно отогнуть только настолько, чтобы получить доступ к скрытому винту. Снимать её полностью не требуется.

Технически это наклейки, указывающие на вскрытие, но не переживайте — Microsoft не может законно аннулировать вашу гарантию, пока вы ничего не повредите. Удачи!

Шаг 5

На протяжении всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место, чтобы не повредить консоль.

Используйте отвертку T8 Torx, чтобы открутить два винта длиной 7.4 мм, фиксирующих заднюю панель.

Шаг 6

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с левой стороной основания.

Подденьте заднюю панель, чтобы освободить её от фиксирующих защёлок.

Шаг 7

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с правой стороной основания.

Подденьте заднюю панель, чтобы освободить её от фиксирующих защёлок.

Шаг 8

Схватите заднюю панель в созданном вами отверстии и потяните её вверх и от корпуса, чтобы отщёлкнуть длинные кромки.

При сборке нажимайте вдоль кромок задней панели, чтобы защёлкнуть её на место.

Шаг 9

Задняя панель вставляется в паз в верхней части корпуса.

Наклоните заднюю панель вверх и оттяните её от верхнего края корпуса, чтобы освободить из паза.

Снимите заднюю панель.

Шаг 10

Используйте отвертку T8 Torx, чтобы открутить три винта, прикрепляющие вентилятор к центральной раме:

Один плоский винт-панкейк длиной 10.3 мм

Два винта длиной 9 мм

Шаг 11

Используйте ногти или пару изогнутых пинцетов, чтобы плотно захватить кромки разъёма кабеля вентилятора.

Держите пинцет как можно ближе к разъёму для лучшего захвата.

Тяните разъём прямо из гнезда, чтобы отключить его.

Если возникают трудности, осторожно покачайте разъём из стороны в сторону, чтобы ослабить его.

Всегда тяните за разъёмы кабелей, а не за сами провода.

При сборке проложите кабель вентилятора под его небольшим направляющим на корпусе вентилятора, чтобы он не мешал задней панели.

Шаг 12

Сдвиньте вентилятор из его посадочного места, чтобы вынуть его.

При сборке:

Перед установкой вентилятора убедитесь, что он чист! Используйте баллончик со сжатым воздухом или продуватель, чтобы удалить пыль и мусор, и протрите вентилятор чистой тканью.

Удерживайте лопасти вентилятора пальцем — так их легче чистить.

Обратите внимание, что вентилятор можно установить только в одном положении — убедитесь, что Master Chief обращён к вам.

Шаг 13

Используйте плоский конец лопатки, чтобы поддеть фиксирующий язычок, удерживающий основание к корпусу.

Удерживайте язычок в отжатом положении для следующего шага.

Шаг 14

Удерживая защёлку в открытом положении, захватите основание и поверните его против часовой стрелки, чтобы отстегнуть от корпуса.

Снимите основание.

При обратной сборке вставьте защёлки основания в их отверстия в корпусе и поверните по часовой стрелке, пока основание не защёлкнется во внутренней фиксационной защёлке.

Когда зафиксировано, строка Hello from Seattle будет параллельна сторонам устройства.

Шаг 15

Ленточные кабели и их разъёмы чрезвычайно хрупки, поэтому всегда аккуратно открывайте фиксирующие язычки и медленно тяните кабели.

Используйте лопаточку, чтобы перевернуть металлическую фиксирующую планку на ленточном кабеле порта USB.

При обратной сборке аккуратно защёлкните металлическую фиксирующую планку обратно на место после вставки кабеля.

Шаг 16

Кабель порта USB прикреплён к шасси двумя кусочками слабого клея.

Используйте iOpener или фен, чтобы нагреть кабель порта USB.

Шаг 17

Сдвиньте медиатор под кабель порта USB, чтобы отделить клей, закрепляющий его.

При обратной сборке используйте тонкий двухсторонний скотч, чтобы закрепить кабель. Если клей остался и он всё ещё липкий, вы можете использовать его повторно. Если у вас новый кабель, проверьте наличие предварительно установленного клея и снимите защитные плёнки.

Шаг 18

Используйте пинцет, чтобы аккуратно потянуть вверх за чёрную пластиковую язычок отсоединения, чтобы отключить кабель порта USB.

Тяните только за язычок, а не за сам кабель.

Отведите кабель порта USB в сторону от шасси.

Шаг 19

Используйте заострённый конец лопатки, чтобы нажать на металлическую защёлку сбоку разъёма платы кабеля кнопки питания.

Удерживая металлическую защёлку нажатой, используйте пинцет, чтобы потянуть вверх за язычок отсоединения и отключить кабель кнопки питания от центрального шасси.

Тяните только за язычок, а не за сам кабель.

Не тяните за кабель без нажатия металлической защёлки — это может повредить кабель или разъём.

При обратной сборке кабель должен легко «щёлкнуть» при вставке на место.

Шаг 20

Используйте отвёртку T8 Torx, чтобы выкрутить три зелёных винта длиной 7.4 мм, крепящие центральное шасси к корпусу.

Шаг 21

Центральное шасси выровнено по дну корпуса с помощью направляющих штифтов. Эти штифты должны выйти из своих пазов, чтобы шасси можно было поднять.

Возьмите шасси и потяните его к верхней части корпуса, отсоединив направляющие штифты от корпуса.

Используйте обе руки, чтобы поднять шасси и вынуть его из корпуса.

При обратной сборке:

Убедитесь, что ни один из ленточных кабелей не зажался при опускании центрального шасси в корпус.

Используйте направляющие штифты и вырезы, чтобы правильно ориентировать шасси в корпусе:

Два штифта на шасси с вырезами на дне корпуса.

Три штифта в корпусе с вырезами на шасси.

Шаг 22

Осторожно положите шасси так, чтобы сторона с радиатором была направлена вниз на чистую рабочую поверхность.

При обратной сборке это хорошее место, чтобы очистить ребра радиатора от пыли, грязи или мусора, накопившихся со временем. Используйте воздуходувку для пыли или сжатый воздух для очистки рёбер.

Шаг 23

Кабель кнопки питания приклеен к корпусу кусочками слабого клея.

Используйте iOpener или фен, чтобы нагреть кабель кнопки питания.

Шаг 24

Будьте очень осторожны при отрыве кабеля в месте его соединения с платой. Отрывайте аккуратно и подденьте медиатор под кабель, если трудно отделить клей.

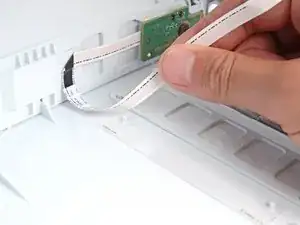

Отделите кабель кнопки питания от корпуса полностью.

При обратной сборке используйте тонкий двухсторонний скотч, чтобы закрепить кабель. Если клей остался и он всё ещё липкий, вы можете использовать его повторно. Если у вас новый кабель, проверьте наличие предварительно установленного клея и снимите защитные плёнки.

Шаг 25

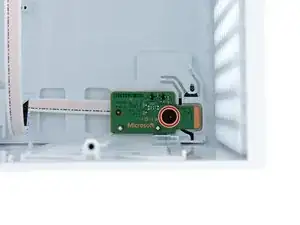

Используйте отвёртку T8 Torx, чтобы выкрутить винт длиной 5.5 мм, фиксирующий плату кнопки питания.

Шаг 26

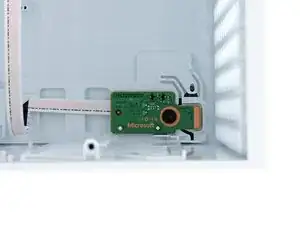

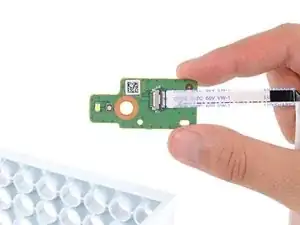

Снимите плату кнопки питания.

Шаг 27

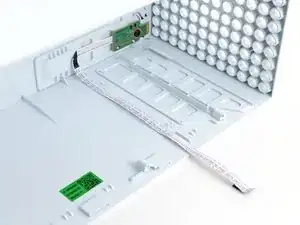

Кабель платы USB приклеен к корпусу кусочками слабого клея.

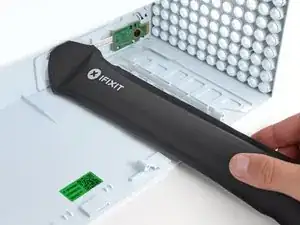

Используйте iOpener или фен, чтобы нагреть кабель платы USB.

Шаг 28

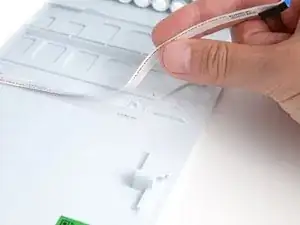

Подсуньте медиатор для вскрытия под участок кабеля, ближайший к плате, чтобы отделить клей.

При повторной сборке используйте тонкий двусторонний клей для закрепления кабеля. Если клей остался и по-прежнему липкий, вы можете использовать его повторно. Если у вас новый кабель, проверьте его на наличие заранее нанесённого клея и снимите все защитные плёнки.

Шаг 29

Используйте отвёртку Torx T8, чтобы выкрутить два винта длиной 8,9 мм, удерживающие корпус платы USB:

Один винт внутри корпуса

Один винт на нижней части корпуса (где была основание)

Шаг 30

Сдвиньте корпус платы USB пальцами из‑под металлической защёлки, закрепляющей его на корпусе.

Снимите корпус платы.

При повторной сборке:

Убедитесь, что кнопка Pair правильно ориентирована и полностью установлена в своём гнезде.

Плотно сдвиньте корпус платы на место, пока он не защёлкнется под металлической защёлкой.

Шаг 31

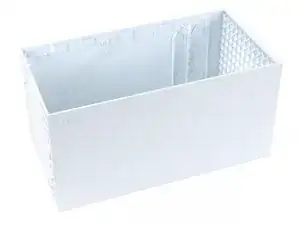

Остаётся только корпус.

Сравните новую запасную часть корпуса с оригиналом — возможно, потребуется перенести оставшиеся компоненты или снять защитные плёнки с клея.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к нашему сообществу Answers.

Перевод руководства с ifixit.com
