Ремонт залипающего оптического привода Xbox 360

Первым шагом снимите жёсткий диск, если он установлен. Нажмите кнопку на передней части жёсткого диска и поднимите диск, чтобы извлечь его.

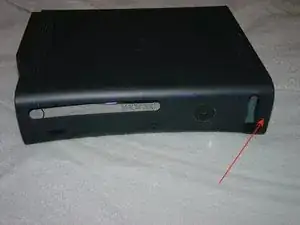

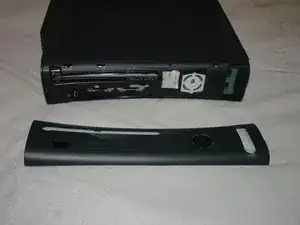

Далее снимите переднюю панель. Потяните за её правую сторону (у крышки USB). Панель держится на защёлках — аккуратно отщёлкните их, чтобы освободить панель.

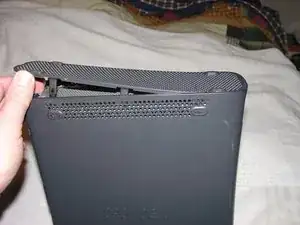

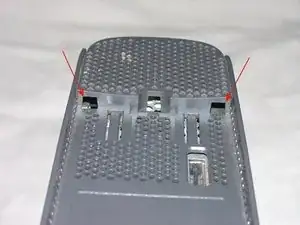

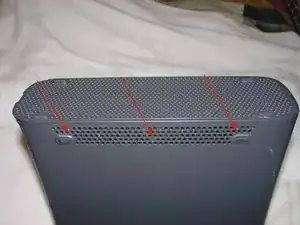

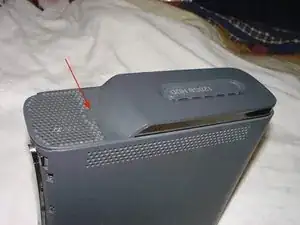

Теперь снимем нижнюю вентиляционную крышку. С каждой стороны по три защёлки — используйте палец инструмента для Xbox или заострённый конец лопатки, чтобы поочерёдно освободить их, и поднимите крышку спереди, как показано на третьей фотографии.

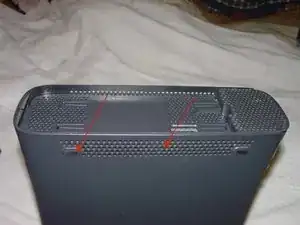

У другой вентиляционной крышки спереди есть два отверстия. Вставьте в эти отверстия палец инструмента для Xbox или заострённый конец лопатки, чтобы освободить передние две защёлки. Ещё две защёлки отпускаются с боков — при их освобождении поднимайте крышку спереди. Задняя нижняя защёлка расположена под резиновой «ножкой».

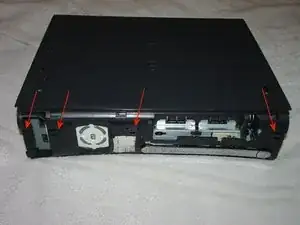

Чтобы открыть переднюю часть, придётся разрезать или оторвать наклейку Microsoft. ЭТО АННУЛИРУЕТ ГАРАНТИЮ НА XBOX. Переверните консоль вверх ногами, освободите четыре показанные защёлки и приподнимите переднюю часть нижней крышки.

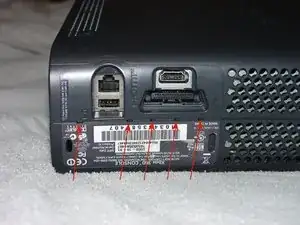

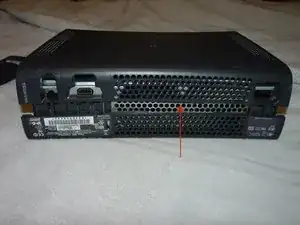

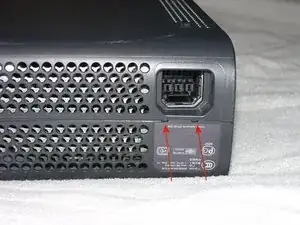

Используйте инструмент для Xbox, чтобы освободить пять точек под наклейкой с серийным номером и начать поднимать крышку с той стороны. Возможно, потребуется освободить защёлку по центру. Затем с помощью инструмента освободите последние две точки у разъёма питания. Снимите нижнюю крышку с консоли.

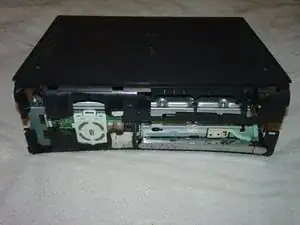

Снимите кнопку извлечения DVD, освободив защёлку и подняв узел с передней части консоли. Она надевается на штырь справа, возможно, придётся немного поддеть её.

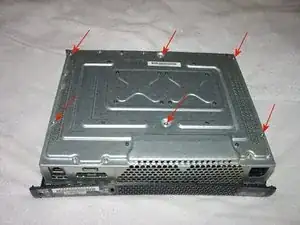

Верхний корпус удерживается шестью винтами Torx #10. Удалите их, переверните консоль и снимите верхнюю крышку.

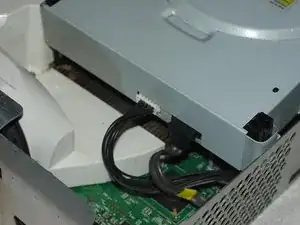

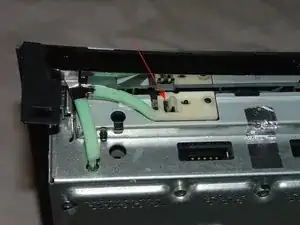

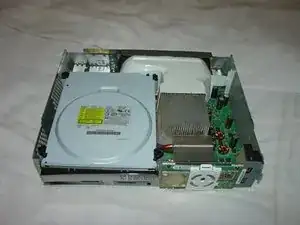

Спереди DVD-привода отогните конец показанной ленты, затем приподнимите привод наполовину, чтобы получить доступ к разъёмам сзади. Отключите питание и кабель данных у привода, затем поднимите его вертикально вверх.

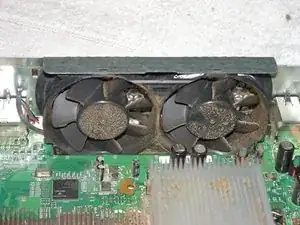

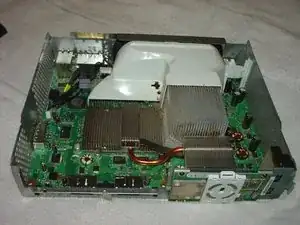

Сейчас хорошее время выдуть пыль. Оболочка вентилятора имеет защёлку в центре — освободите её пальцем инструмента и поднимите прямо вверх. Вентиляторы держатся двумя защёлками, по одной над каждым вентилятором — поднимите металлическую кромку, чтобы освободить их. Не забудьте отключить электрический разъём. Очистите и соберите эти детали обратно.

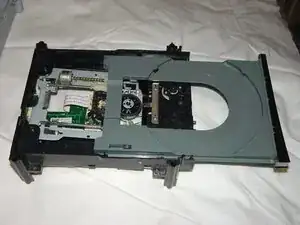

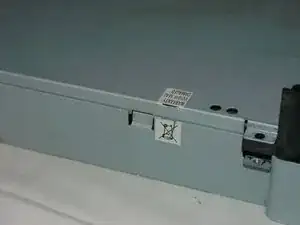

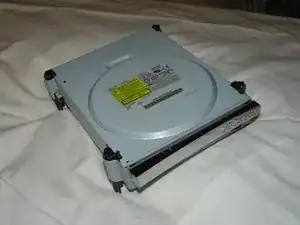

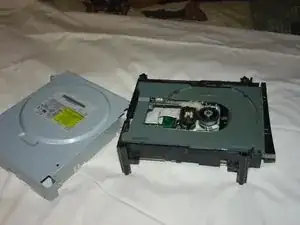

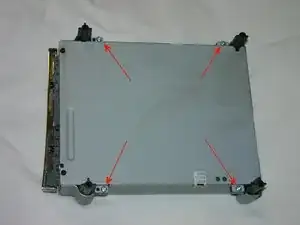

Снимите винты и разрежьте или оторвите гарантийную наклейку на боковой стороне DVD-привода (также аннулирует гарантию). Снимите верхний и нижний металлические кожуха.

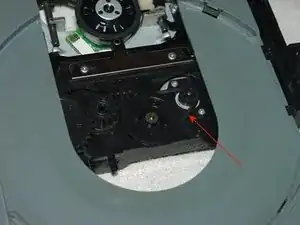

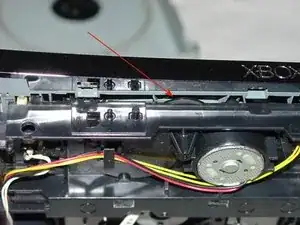

Чтобы открыть лоток, посмотрите под его переднюю часть. Там находится маленькое колесико, которое можно повернуть с помощью пальца инструмента для Xbox, тянув справа налево (т. е. вращая по часовой стрелке, если смотреть сверху). Это опустит лазерный механизм и позволит выдвинуть лоток. Очистите резиновый ремень спиртом или замените его при необходимости.

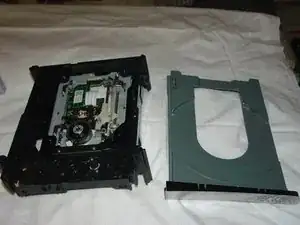

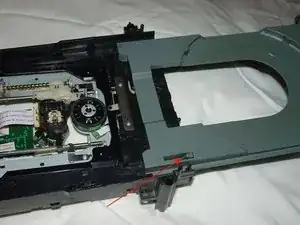

Очистите направляющие, по которым скользит лоток, также спиртом. Если они очень грязные, как в этом примере, возможно, стоит снять лоток для более тщательной чистки. Освободите показанную защёлку и вытяните лоток в сторону.

После чистки вставьте лоток обратно в привод и убедитесь, что он легко скользит. При толчке до упора он должен снова зафиксироваться. Соберите привод и установите его обратно в консоль. Соберите Xbox в обратном порядке — и всё готово к работе!
