Как устранить неполадки и отремонтировать DVD-привод Xbox 360

Захватите узел жёсткого диска и нажмите кнопку разблокировки, поднимая его передний край.

Снимите узел жёсткого диска с верхней вентиляционной решётки.

Установите консоль вертикально, нижним краем вверх.

В ходе дальнейшей процедуры открытия вместо лопатки можно использовать упорный язычок инструмента для открытия Xbox 360.

Вставьте плоский конец лопатки или край инструмента для открытия Xbox 360 в небольшой зазор у переднего края нижней вентиляционной решётки.

Отожмите передний край нижней вентиляционной решётки от лицевой панели.

На следующих шагах вы будете использовать наконечник лопатки или язычок инструмента для открытия Xbox 360, чтобы освободить защёлки вдоль левой и правой сторон нижней вентиляционной решётки. Их расположение выделено красным.

Вы будете вставлять инструмент в отверстия, сформованные в белых боковых крышках корпуса.

Чтобы освободить защёлки, работайте от переднего края нижней вентиляционной решётки.

При лёгком приподнимании переднего края нижней вентиляционной решётки используйте наконечник лопатки, чтобы сдвинуть защёлки, ближайшие к передней части решётки, внутрь консоли.

Повторите ту же процедуру, чтобы освободить две центральные защёлки нижней вентиляционной решётки.

Используйте наконечник лопатки, чтобы освободить защёлки на нижней вентиляционной решётке, расположенные ближе к задней части Xbox.

Снимите нижнюю вентиляционную решётку с 360.

Вставьте плоский край лопатки между лицевой панелью и внешним корпусом рядом с кнопкой питания.

Проведите лопаткой вдоль края лицевой панели, чтобы освободить защёлки, фиксирующие её к передней части консоли.

Эту операцию также можно выполнить краем инструмента для открытия Xbox 360, но это может поцарапать пластик корпуса.

В качестве альтернативы вы можете аккуратно оттянуть лицевую панель руками.

Повторите описанные ранее движения, чтобы освободить левую сторону лицевой панели.

Снимите лицевую панель с передней части консоли.

Установите консоль вертикально, верхним краем вверх.

Верхняя вентиляционная решётка закреплена на консоли с помощью защёлок. Первые две защёлки расположены под верхней решёткой ближе к лицевой панели, как показано на фотографиях.

Вставьте плоский конец лопатки в упомянутые ранее небольшие зазоры, чтобы освободить защёлки.

Вы также можете использовать длинный язычок инструмента для открытия Xbox 360 для выполнения этой операции.

На следующих шагах вы будете использовать наконечник лопатки или язычок инструмента для открытия Xbox 360, чтобы освободить защёлки вдоль левой и правой сторон верхней вентиляционной решётки. Их расположение выделено красным.

Чтобы освободить защёлки, работайте от середины верхней вентиляционной решётки.

При лёгком приподнимании переднего края верхней вентиляционной решётки используйте наконечник лопатки, чтобы сдвинуть защёлки, ближайшие к центру решётки, внутрь консоли.

Используйте наконечник лопатки, чтобы освободить защёлку на верхней вентиляционной решётке, ближайшую к задней части верхнего корпуса Xbox.

Последняя защёлка скрыта под резиновой ножкой, ближайшей к задней части консоли.

Используйте наконечник лопатки, чтобы отжать защёлку на верхней вентиляционной решётке, ближайшей к задней части Xbox.

Снимите верхнюю вентиляционную решётку с 360.

Установите консоль вертикально, чтобы верхний край был направлен вниз.

Осторожно отклейте гарантийную наклейку с консоли.

Верхняя и нижняя крышки соединены несколькими защёлками, расположенными спереди и сзади консоли. Эти защёлки необходимо отжать, чтобы отделить верхнюю крышку от консоли.

Используйте плоский конец лопатки, чтобы освободить следующие защёлки:

Над передними USB-портами.

Под передними USB-портами.

Над слотами для карт памяти.

Вставьте плоский конец лопатки и подденьте вверх, чтобы отжать последнюю оставшуюся защёлку, расположенную над кнопкой извлечения диска.

Слегка приподнимите переднюю часть нижней крышки, чтобы убедиться, что передние защёлки полностью освобождены.

Верхняя и нижняя крышки удерживаются семью защёлками на задней части консоли. Их расположение выделено красным.

Нажмите инструментом для открытия Xbox 360 на защёлки, фиксирующие нижнюю крышку к верхней крышке рядом с портами ввода-вывода.

Держите инструмент нажатым и раздвиньте нижнюю и верхнюю крышки, чтобы освободить удерживающие защёлки.

Раздвигая верхнюю и нижнюю крышки, используйте наконечник лопатки или палец инструмента для открытия Xbox 360, чтобы сдвинуть длинную защёлку, выделенную красным, в сторону центра 360.

Защёлка должна освободиться, оставив защёлки возле разъёма питания единственными, удерживающими верхнюю и нижнюю крышки вместе.

Нажмите инструментом для открытия Xbox 360 на две оставшиеся защёлки возле разъёма питания.

Раздвиньте верхнюю и нижнюю крышки, чтобы полностью освободить удерживающие защёлки.

Ориентируйте консоль так, чтобы передняя часть была направлена вниз.

Схватите заднюю часть нижней крышки и поднимите её вверх, чтобы отделить от консоли.

Будьте осторожны, чтобы не сильно сгибать нижнюю крышку вблизи разъёма питания — она легко трескается.

Используйте наконечник лопатки, чтобы освободить защёлку, фиксирующую кнопку извлечения на металлическом корпусе.

Вставьте плоский конец лопатки между кнопкой извлечения и оптическим приводом.

Подденьте кнопку извлечения с удерживающих штырей и снимите её с 360.

Это также можно выполнить с помощью инструмента для открытия Xbox 360.

Удалите шесть серебристых винтов T10 длиной 64 мм, фиксирующих верхнюю крышку к металлическому корпусу.

Ориентируйте консоль так, чтобы верхняя крышка была обращена вверх.

Поднимите верхнюю крышку вертикально вверх и снимите её с консоли.

Отклейте серебряную ленту, фиксирующую оптический привод к металлическому корпусу.

Слегка приподнимите оптический привод, чтобы получить доступ для отключения SATA- и силовых разъёмов, расположенных на задней стороне привода.

Не пытайтесь полностью извлечь оптический привод пока — два кабеля всё ещё соединяют его с материнской платой.

Возьмите силовой разъём за кабели и вытяните его прямо из разъёма на оптическом приводе.

Отключите SATA-разъём данных, потянув его прямо назад из разъёма на оптическом приводе.

Выньте сборку оптического привода из металлического корпуса.

Нажав крышку оптического привода к верхней поверхности привода, воспользуйтесь плоским концом лопатки, чтобы освободить две удерживающие защёлки на нижней стороне крышки.

Снимите крышку оптического привода.

Оптический привод остаётся.

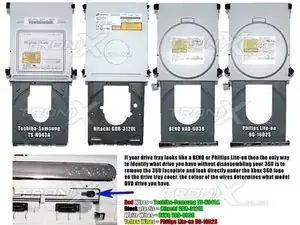

Один из самых простых способов заменить DVD-привод — пересадить плату с неисправного привода в новый. Однако необходимо убедиться, что вы используете точно такую же модель DVD-привода, как и у вас. Ключ хранится на микросхеме этой платы, поэтому для Xbox с точки зрения ничего не изменится.

Это простая процедура для приводов Hitachi и Samsung/Toshiba (вам нужно только отключить два ленточных кабеля, а затем снова подключить их); в приводе BenQ необходимо также выпаять и впаять 9 проводов.
