Замена аккумулятора iPod Shuffle 2-го поколения

Перед началом убедитесь, что Shuffle выключен, как показано.

Используйте край пластикового инструмента для вскрытия iPod, чтобы поддеть пластиковую крышку со стороны гнезда для наушников Shuffle.

Снимите пластиковую крышку и отложите её в сторону.

Удалите два винта Phillips со стороны гнезда для наушников Shuffle.

Используйте край пластикового инструмента для вскрытия iPod, чтобы снять стальную крышку со стороны гнезда для наушников Shuffle.

Используйте край пластикового инструмента для вскрытия iPod, чтобы поддеть пластиковую крышку со стороны органов управления Shuffle.

Снимите пластиковую крышку и отложите её в сторону.

Используйте пинцет, чтобы извлечь переключатели блокировки и перемешивания из Shuffle.

Удалите два винта Phillips на стороне органов управления Shuffle.

Используйте край пластикового инструмента для вскрытия iPod, чтобы снять стальную пластину со стороны органов управления Shuffle.

Используйте край пластикового инструмента для вскрытия iPod, чтобы слегка поддеть стальную пластину со стороны гнезда для наушников Shuffle от выступа, отформованного в наружном корпусе.

Используйте инструмент для вскрытия iPod, чтобы вытолкнуть сборку платы логики из наружного корпуса настолько, чтобы можно было схватить плату логики за кромки.

Выньте сборку платы логики из наружного корпуса.

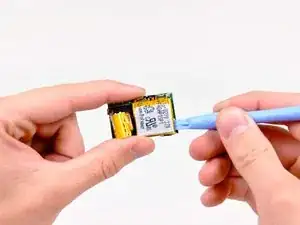

Используйте край пластикового инструмента для вскрытия iPod, чтобы отделить клей под аккумулятором, который фиксирует его на плате логики.

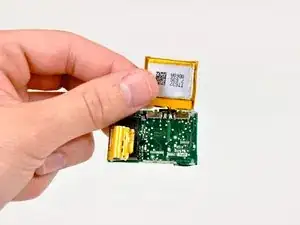

Приподнимите аккумулятор вверх, чтобы открыть контакты пайки, припаянные к плате логики.

Перед выпаиванием аккумулятора обязательно сотрите защитную смолу с обеих точек пайки.

Выпаяйте аккумулятор от платы логики, нагревая паяное соединение паяльником и одновременно с помощью пинцета оттягивая провод аккумулятора от платы логики.

Не замыкайте выводы + и - вместе.

Если Вы никогда раньше не паяли, у нас есть руководство, которое упрощает процесс.
