Замена жёсткого диска Apple TV первого поколения

Переверните Apple TV так, чтобы нижняя часть прибора была обращена вверх.

Необходимо снять резиновую подставку, чтобы получить доступ к винтам.

Начиная с одного края устройства, используйте фен или термофен, чтобы размягчить клей, удерживающий резиновую подставку на месте.

Резиновая подставка будет горячей после нагрева, соблюдайте крайнюю осторожность, чтобы избежать травм.

Пока клей ещё тёплый, откиньте нижнюю часть резиновой подставки вверх, чтобы отделить её от металлической пластины.

Резиновая подставка может порваться, если клей недостаточно размягчён.

Повторяйте описанную процедуру, пока резиновая подставка полностью не будет удалена.

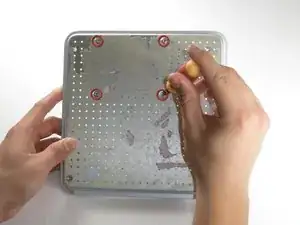

Удалите четыре винта Torx T10, которые крепят нижнюю часть корпуса к верхней части корпуса.

Осторожно приподнимите нижнюю часть корпуса от верхней достаточно, чтобы получить доступ к внутренним компонентам Apple TV.

Учтите, что жёсткий диск физически прикреплён к нижней части корпуса и от диска к логической плате в верхней части идёт плоский кабель.

Осторожно потяните кабель данных жёсткого диска вертикально вверх из его разъёма на логической плате.

При сборке убедитесь, что кабель данных жёсткого диска плотно вставлен в разъём на логической плате; в противном случае при загрузке вы увидите мигающий вопросительный знак «?».

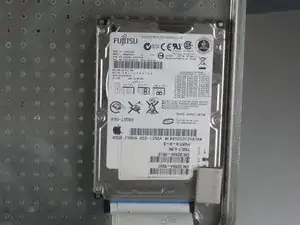

Удалите четыре винта Torx T8, фиксирующие жёсткий диск к нижней части корпуса.

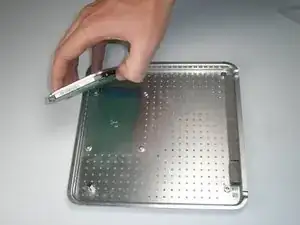

Отклейте и снимите жёсткий диск с нижней части корпуса.

Жёсткий диск приклеен к нижней части корпуса слаборазъёмным клеем.

Отключите кабель данных жёсткого диска от его разъёма на самом диске.

Если вы заменяете жёсткий диск, убедитесь, что перенесли кабель данных жёсткого диска на новый диск.

Остатки жёсткого диска.

Выровняйте новый жёсткий диск по отверстиям для винтов на нижней части корпуса.

Удерживая жёсткий диск на месте, вставьте и затяните винты обратно в нижнюю часть корпуса.

Не забудьте заново подключить кабель данных жёсткого диска к его разъёму на логической плате.
