Замена ИК-светодиода пульта Roku XD 2050X
Используйте это руководство для замены поврежденного или неисправного ИК-светодиода в пульте Roku XD 2050X. Для выполнения этого руководства вам нужно будет разобрать пульт и использовать паяльник для замены светодиода.
Шаг 1
Будьте осторожны при обращении с компонентами. Печатные платы, точки пайки и другие области могут иметь острые углы.

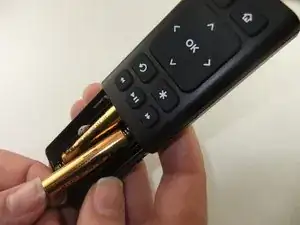

Снимите крышку батарейного отсека.
Уберите две батареи AA.
Шаг 2

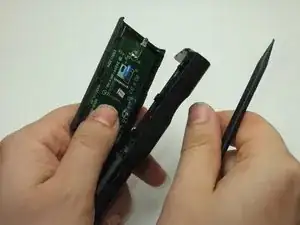

Вставьте плоский край лопатки в шов между верхней и нижней частями пульта.
Аккуратно поверните лопатку, чтобы отделить верхнюю и нижнюю части пульта.
Шаг 3
Осторожно используйте лопатку, чтобы приподнять печатную плату.
Шаг 4
Используя любой конец лопатки, осторожно поднимите и снимите прозрачную заднюю панель клавиатуры.
Шаг 5
Используя любой конец лопатки, поднимите и снимите резиновую клавиатуру.
Шаг 6

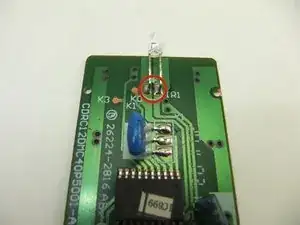

Отпаять два контакта для ИК-светодиода.
Удалите ИК-светодиод с печатной платы.
Для помощи с пайкой смотрите руководство по пайке на ifixit.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
