Замена радиатора Apple TV 2-го поколения
Если устройство Apple TV перегревается, радиатор внутри мог выйти из строя. В этом руководстве показано, как демонтировать и заменить повреждённый радиатор.
Шаг 1

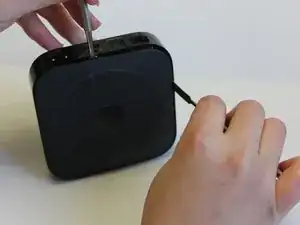

У Apple TV нет видимых винтов или очевидных мест для доступа. Поэтому сначала необходимо использовать металлическую лопатку или две и вставить их между резиновым основанием и верхним корпусом.

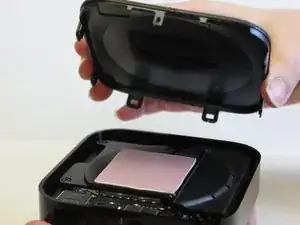

При аккуратных манипуляциях основание Apple TV должно отщелкнуться.
После снятия основания будет видна большая розовая пластина. Это термопрокладка.
Радиатор — это большая чёрная деталь, удерживающая термопрокладку. Радиатор выполнен из металла, и его назначение — отводить тепло от микросхем внутри устройства.
Шаг 2

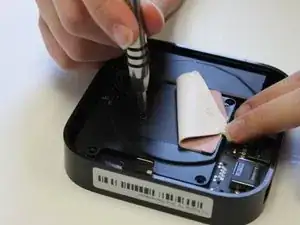

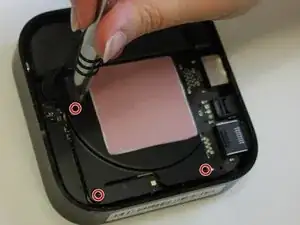

Термопрокладка должна снятья цельным куском. После её снятия используйте крестовую отвёртку, чтобы выкрутить пять винтов, удерживающих радиатор.

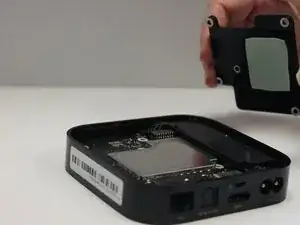

После удаления винтов радиатор легко отделяется от печатной платы. Также вы заметите вторую термопрокладку под радиатором. Её также можно снять.
После снятия прокладок их можно либо прикрепить к новому радиатору, либо установить новые термопрокладки на новый радиатор.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
