Замена разъема композитного видео на Roku XD 2050X
Используйте это руководство для замены поврежденного или неисправного видеоразъема на Roku XD 2050X. Для выполнения этого руководства вам потребуется разобрать устройство и использовать паяльник для замены разъема.
Шаг 1
Убедитесь, что Roku XD отключен.
Будьте осторожны при обращении с компонентами. Печатные платы, точки пайки и другие участки могут иметь острые углы.
Переверните устройство вверх дном.
Удалите два резиновых прокладки с помощью пластикового инструмента.
Шаг 2
Удалите два винта Philips #1 длиной 9 мм с потайной головкой.
Шаг 3
Вставьте инструмент между верхней и нижней рамой под разъемом.
Обведите инструмент вокруг, чтобы ослабить верхнюю и нижнюю рамку и приподнять их.
Аккуратно снимите верхнюю рамку.
Шаг 4
Удалите два винта Philips #1 длиной 8 мм с потайной головкой.
Шаг 5
С противоположной стороны платы найдите и отгнитесь фиксирующий язычок, удерживающий плату на месте.
Поднимите материнскую плату из нижней рамки.
Шаг 6

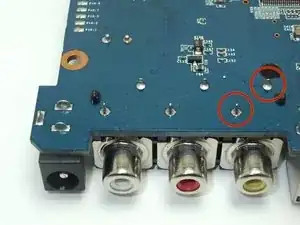

Отпаивайте выводы для композитного видеоразъема, которые показаны кругом.
Удалите видеоразъем с платы.
Для получения помощи с пайкой смотрите руководство по пайке на iFixit.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
