Замена блока питания Apple TV 2‑го поколения
Со временем блок питания в электронике может выйти из строя. В этом руководстве показано, как заменить старый или повреждённый блок питания Apple TV.
Шаг 1

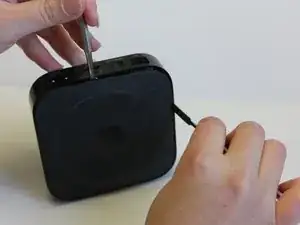

Поскольку у Apple TV нет видимых винтов или точек входа, первым шагом используйте пару металлических лопаток, чтобы аккуратно ослабить и снять резиновую опору с верхнего корпуса.
После вскрытия Apple TV самыми заметными и крупными деталями будут радиатор и блок питания.
Шаг 2

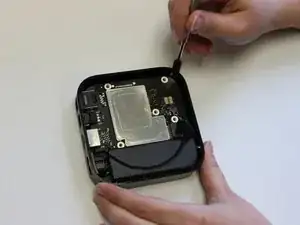

Используя отвёртку Phillips №1, снимите винты, удерживающие радиатор на месте.

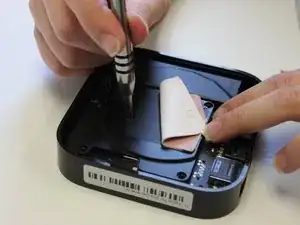

Помните, что под термопрокладкой также могут быть скрытые винты.

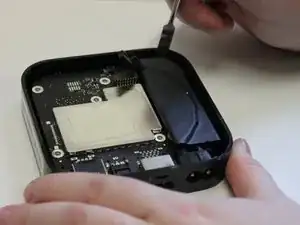

Далее с помощью металлической лопатки аккуратно приподнимите и извлеките плату логики из корпуса. Это обеспечит более удобный доступ к блоку питания.
Шаг 3
Блок питания закреплён в трёх местах: разъёмом между платой логики и блоком питания, двумя винтами и плотной клейкой лентой, расположенной под блоком питания.

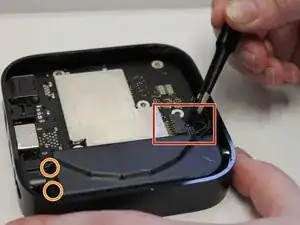

Найдите разъём, соединяющий блок питания с платой логики. С помощью пинцета аккуратно отсоедините разъём от блока питания.

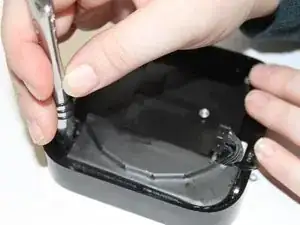

Используя отвёртку Phillips №1, удалите два винта, расположенных ближе к передней части устройства.
Шаг 4
С помощью нейлоновой лопатки по краю аккуратно подденьте и извлеките блок питания из корпуса.

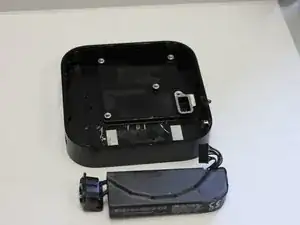

Установите заменённый блок питания на освобождённое место.
Заключение
Для сборки устройства выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
