Замена порта питания Roku XD 2050X
В этом руководстве мы покажем, как заменить неисправный порт питания на Roku XD 2050X. Чтобы завершить это руководство, вам нужно будет разобрать устройство и использовать паяльник для замены порта.
Шаг 1
Убедитесь, что Roku XD отключен.
Будьте осторожны при обращении с компонентами. Печатные платы, точки пайки и другие области могут иметь острые части.
Переверните устройство вверх дном.
Удалите два резиновых амортизатора с помощью пластикового инструмента.
Шаг 2
Удалите два винта Phillips #1 длиной 9 мм с потайной головкой.
Шаг 3
Вставьте инструмент между верхней и нижней рамой под доступом к порту.
Проведите инструментом вокруг, чтобы ослабить верхнюю и нижнюю рамы для разъединения рам.
Осторожно снимите верхнюю раму.
Шаг 4
Удалите два винта Phillips #1 длиной 8 мм с потайной головкой.
Шаг 5
С правой стороны платы, противоположной портам, найдите и отогните назад защелку, фиксирующую плату на месте.
Поднимите материнскую плату из нижней рамы.
Шаг 6

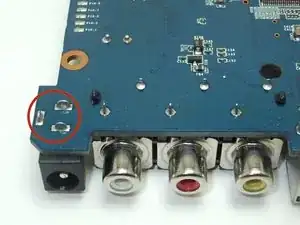

Отпаяйте 3 контактные точки.
Удалите порт питания с материнской платы.
Для помощи с пайкой посмотрите руководство по пайке iFixit.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
