Замена Ethernet-порта Roku XD 2050X
В этом руководстве мы покажем, как заменить Ethernet-порт на вашем Roku XD 2050X. Для завершения этого руководства вам потребуется разобрать устройство и использовать паяльник для замены порта.
Шаг 1
Убедитесь, что Roku XD отключён.
Будьте осторожны при работе с компонентами. Печатные платы, точки пайки и другие участки могут иметь острые края.
Переверните устройство вверх дном.
Удалите два резиновых амортизатора с помощью пластикового инструмента.
Шаг 2
Удалите два винта Phillips #1 длиной 9 мм с плоской головкой.
Шаг 3
Вставьте инструмент между верхней и нижней рамами под доступом к портам.
Проведите инструмент вокруг, чтобы ослабить верхнюю и нижнюю рамки и разъединить их.
Осторожно снимите верхнюю рамку.
Шаг 4
Удалите два винта Phillips #1 длиной 8 мм с плоской головкой.
Шаг 5
С другой стороны платы, противоположной портам, найдите и отогните назад фиксирующий язычок.
Поднимите материнскую плату из нижней рамы.
Шаг 6
Отпаивайте 8 контактных точек.
Для получения помощи с пайкой посмотрите руководство по пайке iFixit.
Шаг 7

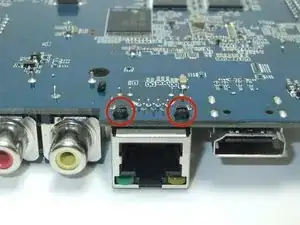

Используйте плоскогубцы, чтобы сжать два крепёжных элемента и осторожно нажмите их через плату, чтобы отделить Ethernet-порт.
Удалите Ethernet-порт с платы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
