Замена логической платы Apple TV первого поколения

Переверните Apple TV нижней частью вверх.

Необходимо снять резиновую основу, чтобы получить доступ к винтам.

Начиная с одной стороны устройства, используйте фен или строительный тепловентилятор, чтобы размягчить клей, удерживающий резиновую основу.

После нагрева резиновая основа будет горячей — соблюдайте максимальную осторожность, чтобы не получить травму.

Пока клей ещё тёплый, отгибайте нижний край резиновой основы вверх, чтобы отсоединить её от металлической пластины.

Резиновая основа может порваться, если клей недостаточно размягчён.

Повторяйте процедуру, описанную выше, пока резиновая основа полностью не будет удалена.

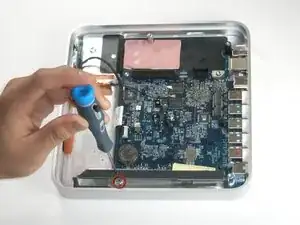

Снимите четыре винта T10 Torx, крепящих нижнюю часть корпуса к верхней.

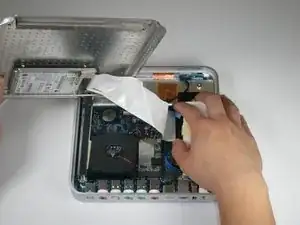

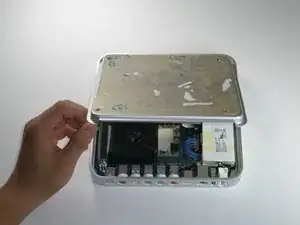

Осторожно приподнимите нижнюю часть корпуса относительно верхней, чтобы получить доступ к внутренним компонентам Apple TV.

Учтите, что жёсткий диск прикреплён к нижней части корпуса, и от него идёт лента к логической плате в верхней части.

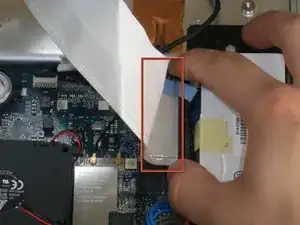

Осторожно потяните вверх кабель данных жёсткого диска, чтобы отключить его от разъёма на логической плате.

При сборке убедитесь, что кабель данных жёсткого диска полностью вставлен в разъём на логической плате, иначе при загрузке появится мигающий вопросительный знак «?».

Вентилятор удерживается тремя резиновыми выступами.

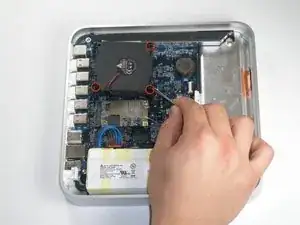

Используя пинцет, сожмите верхнюю часть каждого выступа и протолкните его вниз через отверстие. Повторите для всех трёх выступов.

При повторной установке рекомендуется смазать резиновые выступы. Попробуйте протянуть через отверстия в выступах нить, чтобы подтянуть их вверх через монтажные точки.

Не тяните слишком сильно за выступы, чтобы не порвать их.

Пинцетом аккуратно потяните разъём вентилятора вверх, чтобы отключить его от разъёма на логической плате.

Приподнимите и извлеките вентилятор из верхней части корпуса.

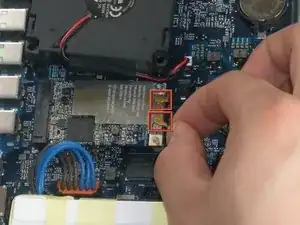

Осторожно подденьте антенные кабели Wi-Fi вверх, чтобы отключить их от разъёмов на логической плате.

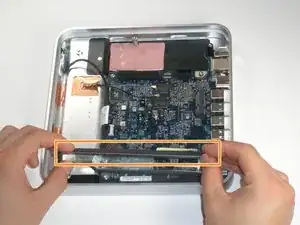

Снимите единственный винт T8 Torx, крепящий плату AirPort к логической плате.

Осторожно приподнимите плату AirPort и потяните её прямо в сторону, выдвигая из разъёма на логической плате.

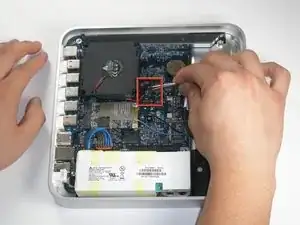

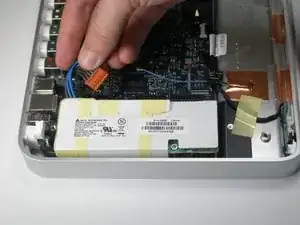

Отключите кабель питания, потянув его прямо вверх от разъёма на логической плате.

Имеется фиксатор, который необходимо сдвинуть внутрь одновременно с отключением кабеля питания

Убедитесь, что тянете разъём строго вверх, а не в сторону поверхности логической платы.

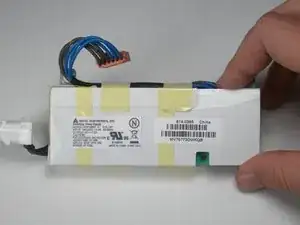

Снимите три винта, крепящих блок питания к верхней части корпуса:

Один винт T8 Torx длиной 4,8 мм

Два винта T8 Torx длиной 5,8 мм

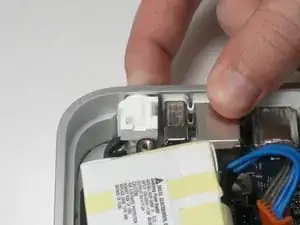

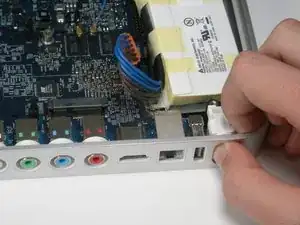

Пальцем надавите на разъём переменного тока, сдвигая его внутрь, в сторону блока питания.

Он должен легко выскочить.

Остается блок питания.

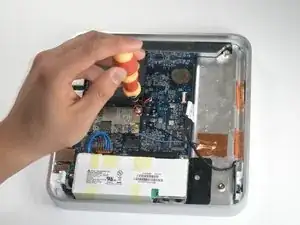

Снимите винт T8 Torx, крепящий металлический экран к корпусу.

Чтобы удалить винт T8, необходимо вставить отвёртку через технологическое отверстие в металлическом экране. Это отверстие расположено возле батарейки PRAM.

Снимите винт T20, расположенный рядом с цифровым аудиовыходом.

Приподнимите и извлеките металлический экран из верхней части корпуса Apple TV.

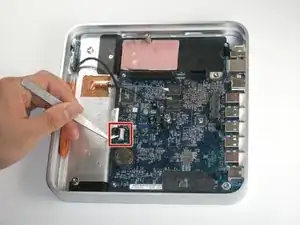

Пинцетом потяните кабель ИК-приёмника прямо от разъёма на логической плате.

Убедитесь, что тянете разъём параллельно поверхности логической платы. Не тяните разъём строго вверх.

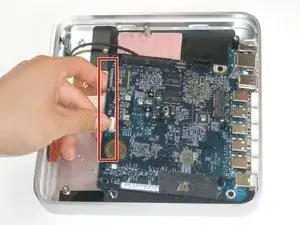

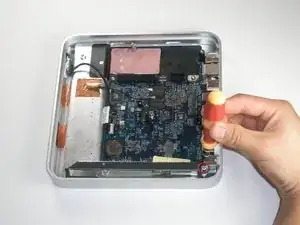

Приподнимите левый край логической платы (ближайший к батарейке PRAM) вверх и выдвиньте её из корпуса в сторону, противоположную разъёмам.

Осторожно выдвигайте логическую плату, чтобы не повредить разъёмы.

Логическая плата остается.
