Замена платы логики Apple TV 2-го поколения
Снятие платы логики — очень простая операция. Надеюсь, Вам никогда не придётся этого делать с Вашим Apple TV. Небольшое замечание... С моим Apple TV всё в порядке. Я сделал это руководство для тех, кому оно может понадобиться. Мой Apple TV всё ещё хорошо работает
Шаг 1

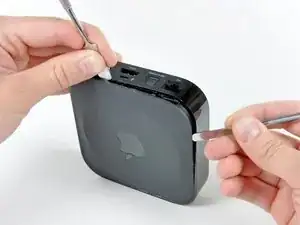

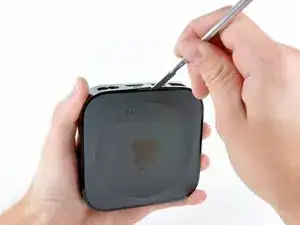

Используйте лопатку, чтобы поддеть нижнюю крышку Apple TV.
Возможно потребуется использовать две лопатки (одной удерживать крышку приподнятой, пока вы поддевать её другой)
Шаг 2

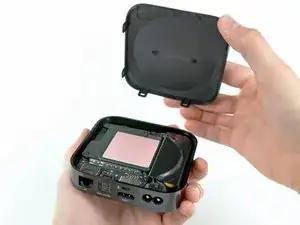

Осторожно снимите нижнюю крышку с устройства
Шаг 3
Снимите розовую термопрокладку. (Я уже снял свою)

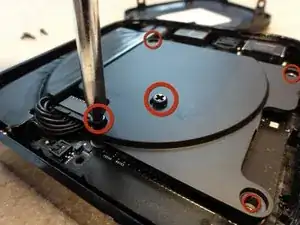

Удалите пять винтов Phillips #1, фиксирующих радиатор и плату логики к верхней части корпуса.
Шаг 4

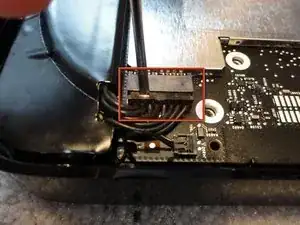

Используя отвертку (шлиц) или лопатку, вытащите кабель питания из платы логики

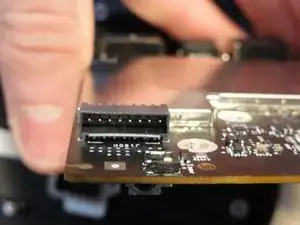

Теперь с помощью лопатки или шлицевой отвертки ОСТОРОЖНО снимите разъём светодиода. Делайте это очень аккуратно — этот разъём крайне хрупок и легко повреждается.
Шаг 5

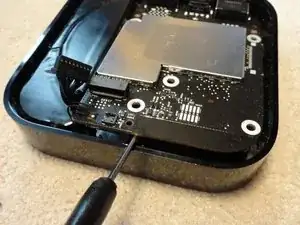

Используйте шлицевую отвёртку или лопатку, чтобы наклонить плату логики под углом, чтобы её можно было захватить руками

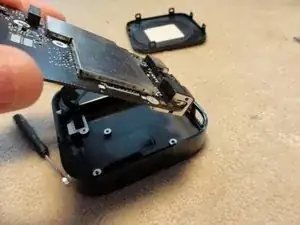

Держась за края платы логики, слегка поднимите её.
И снимите
Вот и всё. Плата логики удалена. Собирайте устройство в обратном порядке (шаги 1–5).
Шаг 6

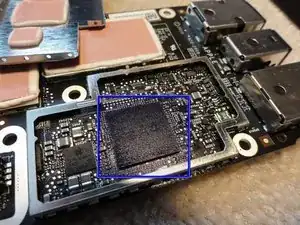

Чип с термопастой — это Apple A4. Термопрокладка стерла шелкографию, поэтому её трудно прочитать.

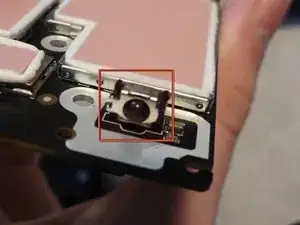

Чёрный шарик в металлическом окружении — датчик инфракрасного пульта.

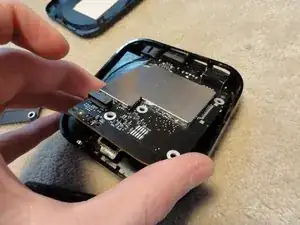

На третьей фотографии показаны разъёмы питания и разъём статуса светодиода.
Шаг 7

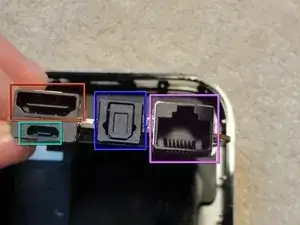

HDMI-порт
Micro USB-порт (используется для диагностики и обслуживания)
Цифровой TOSLink выход (оптический выход)
Гигабитный Ethernet
На второй фотографии показаны термопрокладки (розоватые белые участки) — они охлаждают элементы платы логики и поддерживают их нормальную работу.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
