Замена материнской платы Epson Powerlite 460

Разместите устройство так, чтобы окно проекции было обращено вниз и был виден низ устройства.

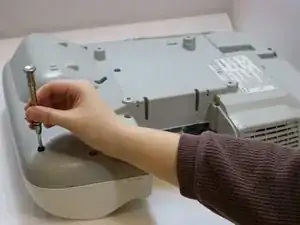

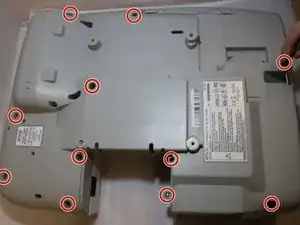

Снимите одиннадцать винтов длиной 13,3 мм, используя крестовую отвертку PH2.

Переверните устройство так, чтобы окно проекции было обращено вверх.

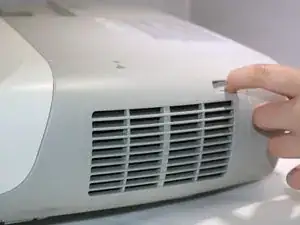

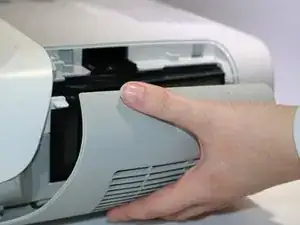

Сдвиньте отвертку для открытия крышки воздушного фильтра в направлении, указанном стрелкой, чтобы освободить крышку фильтра.

Снимите крышку воздушного фильтра.

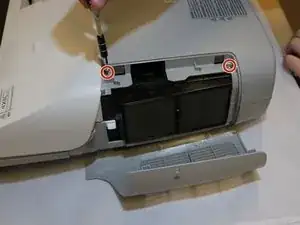

Снимите два винта длиной 13,3 мм с верхней крышки над воздушным фильтром, используя крестовую отвертку PH2.

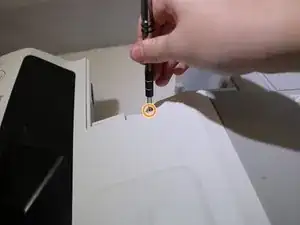

Снимите один винт длиной 13,3 мм над панелью разъемов, используя крестовую отвертку PH2.

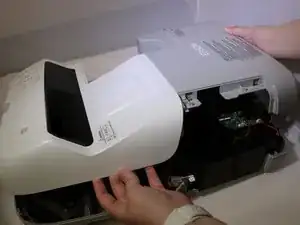

Снимите крышку проектора и отложите в сторону.

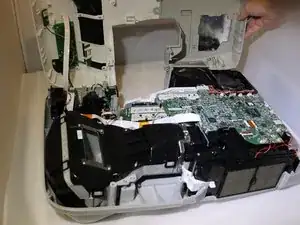

Крышка будет подключена ленточными кабелями. Для выполнения этого ремонта их отключать не обязательно, но это может упростить работу.

Используйте инструмент для открытия, чтобы отсоединить одиннадцать кабельных защёлок на материнской плате.

Это будут цветные кабели, подключённые белыми пластиковыми защёлками.

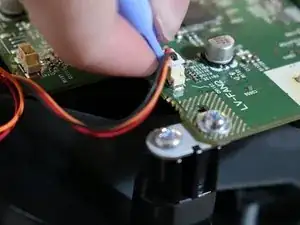

Отключите чёрный кабель, нажав боковые защёлки. При затруднениях используйте инструмент для открытия, чтобы освободить кабель.

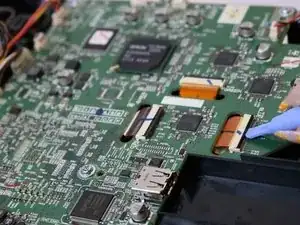

Чтобы отсоединить ленточные кабели, подденьте фиксирующую пластину на разъёме инструментом для открытия и сдвиньте кабель назад и выньте из разъёма.

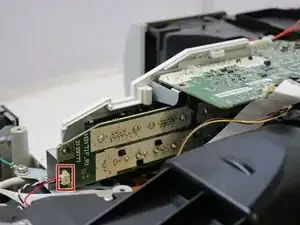

Отсоедините кабель-щёлк с нижней стороны материнской платы и позади панели разъёмов.

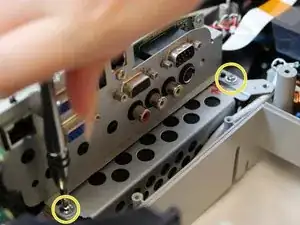

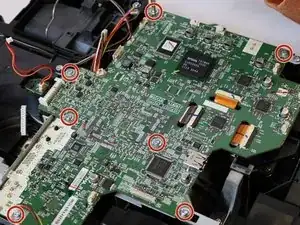

Снимите семь винтов длиной 8,1 мм с материнской платы, используя крестовую отвертку PH2.

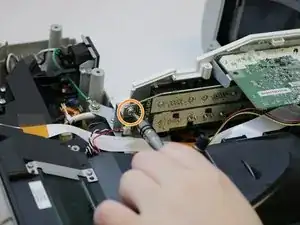

Снимите винт длиной 8,1 мм с задней стороны проекционной панели под материнской платой, используя крестовую отвертку PH2.

Снимите два винта длиной 8,1 мм с передней части проекционной панели, используя крестовую отвертку PH2.

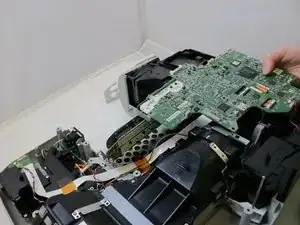

Осторожно приподнимите материнскую плату и выньте её из устройства.
