Замена док-станции iHome iH5

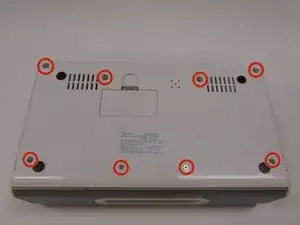

Удалите восемь винтов размером 5/16 дюйма с помощью отвертки Phillips #2.

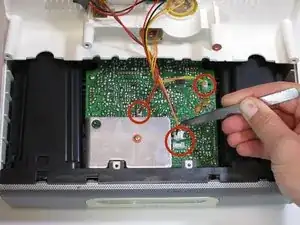

Используйте пинцет, чтобы отключить три провода, подключенные к circuit board. Если провода слишком натянуты, лучше использовать плоскогубцы.

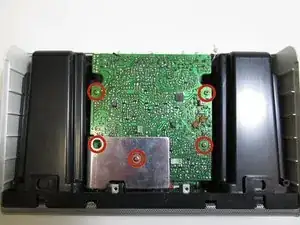

Удалите пять винтов размером 5/16 дюйма с печатной платы.

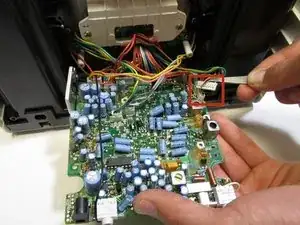

Переверните печатную плату.

На обратной стороне платы находятся конденсаторы. Будьте осторожны, не касайтесь этих конденсаторов (синие цилиндры), так как они могут разрядиться и вызвать удар током.

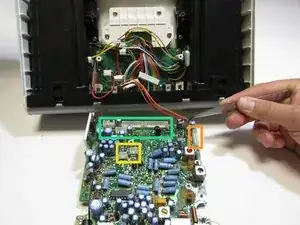

Отключите восемь проводов, прикрепленных к печатной плате, с помощью пинцета. Если провода слишком натянуты, лучше использовать плоскогубцы.

Один провод находится в оранжевом квадрате.

Два провода находятся в желтом квадрате.

Пять проводов находятся в зеленом квадрате.

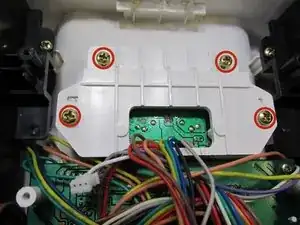

Удалите четыре винта, удерживающих док-станцию iHome iH5.

Используйте отвертку Phillips #2, чтобы открутить четыре винта.

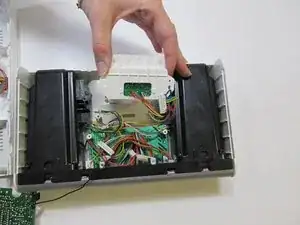

Осторожно удалите док-станцию из iHome iH5, потянув вверх.

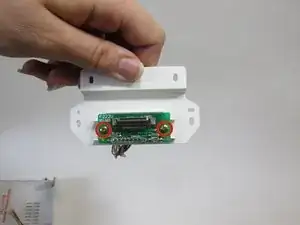

Удалите последние винты, соединяющие док-станцию iH5 с платформой удержания.

Используйте отвертку Phillips #2, чтобы удалить винты размером 3/8 дюйма.

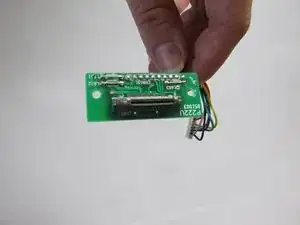

Замените старую док-станцию iH5 на новую док-станцию iH5.
