Замена дисплея iHome iH5

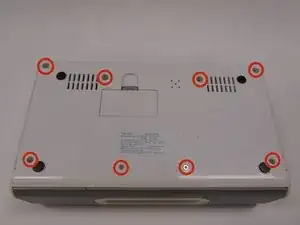

Переверните iHome iH5 так, чтобы нижняя часть была обращена вверх.

Отверткой с крестообразным шлицем #2 открутите все восемь винтов.

Все восемь винтов имеют размер 5/16 дюйма.

Оттяните крышку, чтобы получить доступ внутрь.

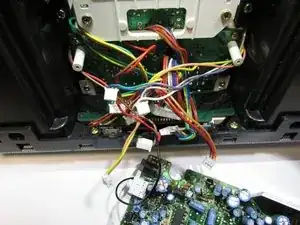

Пинцетом (или плоскогубцами, если провода тугие) отключите три провода.

Отверткой с крестообразным шлицем #2 снимите пять винтов, удерживающих плату.

Пять винтов имеют размер 5/16 дюйма.

Переверните плату так, чтобы задняя сторона была обращена наружу.

На задней стороне платы расположены конденсаторы. Будьте осторожны, не прикасайтесь к этим конденсаторам (синие цилиндры), так как они могут разрядиться и вызвать удар током.

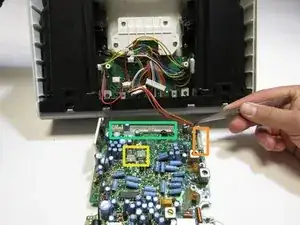

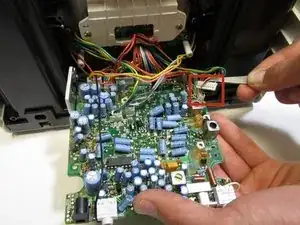

Снимите восемь проводов с платы с помощью пинцета. Если провода тугие, лучше использовать длинногубцы длиной 8".

В оранжевой рамке расположен один провод для удаления.

В жёлтой рамке находятся два провода, подлежащих удалению.

В зелёной рамке находятся пять проводов для удаления.

Отверткой с крестообразным шлицем #2 снимите два винта 5/16 дюйма, удерживающие динамики и нижнюю часть устройства.

Отверткой с крестообразным шлицем #2 снимите два винта 5/16 дюйма, удерживающие динамики и переднюю часть устройства.

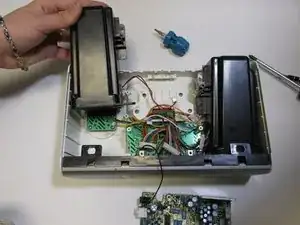

Осторожно приподнимите заднюю часть динамика (как на правом изображении). Затем потяните его прямо назад (как показано на левом изображении).

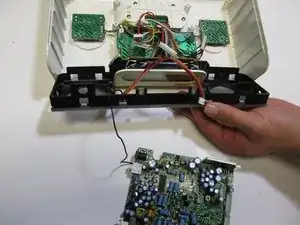

Снимите чёрную и серебристую переднюю панель устройства.

Поднимите её вверх, пока она не упрётся в пластиковые выступы на экране. Затем отведите панель от устройства.

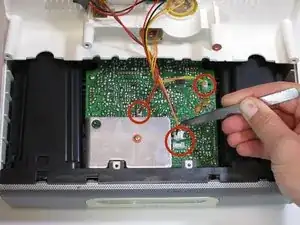

Оттяните электропленку, закрывающую два винта на дисплее, и отверткой с крестообразным шлицем #0 удалите винты 1/4 дюйма.

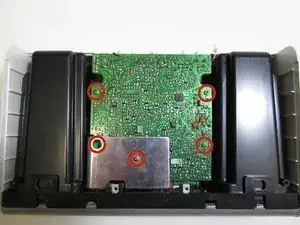

Отверткой с крестообразным шлицем #2 снимите шесть винтов 3/8 дюйма с платы.

Четыре винта находятся в углах.

Два винта расположены по центру (провода нужно переместить, чтобы увидеть их).

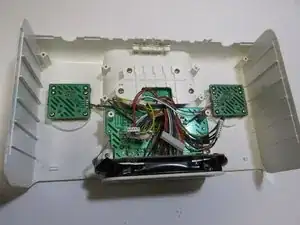

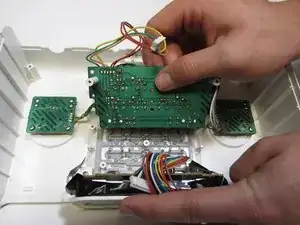

Снимите плату, аккуратно потянув её назад и вверх из корпуса.

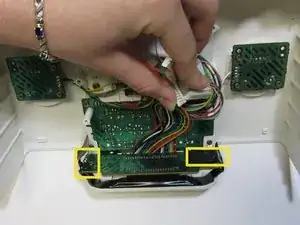

Отодвиньте электропленку и уберите провода в сторону.

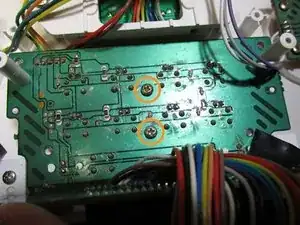

Отверткой с крестообразным шлицем #2 удалите два винта 5/16 дюйма, которые теперь открыты.

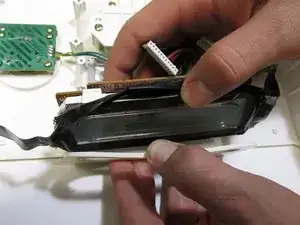

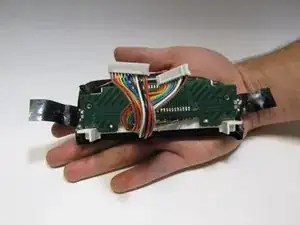

Снимите экран, положив одну руку на белую рамку и схватив экран, потяните его прямо назад.

Установите новую деталь.
