Замена светодиода в iHome iM71SC Base
В этом руководстве описывается процесс замены светодиода в нижней части динамика.
Шаг 1
Нажмите вниз и поверните верхнюю часть динамика по часовой стрелке. Это освободит защёлки и раскроет динамик.
Шаг 2
Используйте отвертку с крестовым шлицем #000, чтобы удалить четыре винта диаметром 1 мм из нижней части динамика.
Шаг 3
Переверните динамик и используйте отвертку с крестовым шлицем #000, чтобы удалить три винта диаметром 1 мм. Открутите их, чтобы освободить верхнюю часть.
Шаг 4

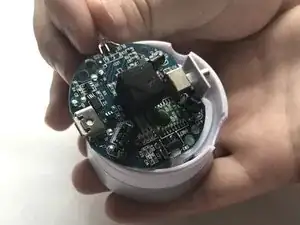

Снимите теперь освобождённые покрытия, чтобы открыть внутренности динамика.
Шаг 5

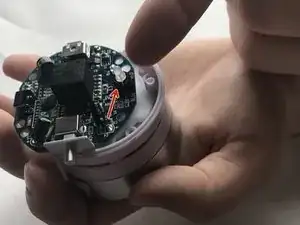

Найдите светодиод на печатной плате.
Шаг 6

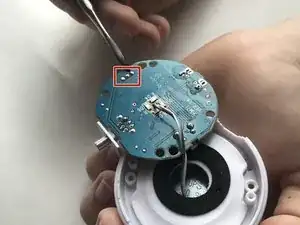

Отпаивайте три соединения старого светодиода, чтобы удалить его с платы.
Посмотрите это замечательное руководство для инструкций по пайке и отпайке.
Заключение
Чтобы собрать устройство обратно, выполните шаги 1-4 в обратном порядке.
Перевод руководства с ifixit.com
