Замена адаптера LINE IN складной портативной колонки iHip

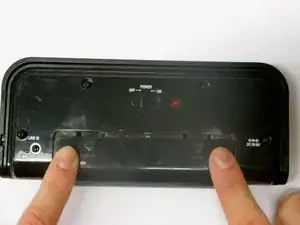

Сдвиньте крышку батарейного отсека пальцами в направлении стрелок.

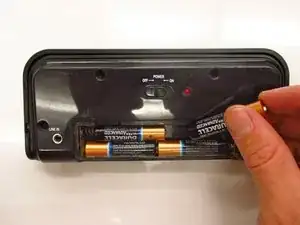

Извлеките четыре батарейки типа AAA. Обязательно проверьте ближайшую точку утилизации батареек!

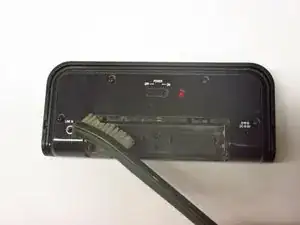

Используйте щетку и бумажное полотенце для удаления остатков коррозии от предыдущих батареек.

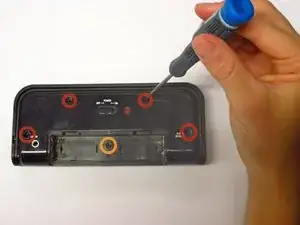

Открутите четыре наружные винта диаметром 1.0 мм с помощью крестовой отвертки.

Винты будут притянуты магнитом и для их извлечения потребуются пинцеты.

Аккуратно надавите вниз на крышку батарейного отсека и сдвиньте её в направлении, указанном стрелками. Извлеките батарейки.

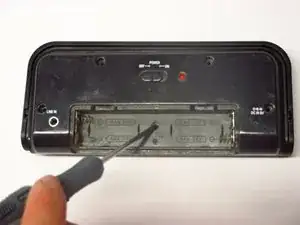

Открутите винт диаметром 0.6 мм, расположенный в центре батарейного отсека.

Храните винты диаметром 1.0 мм и 0.6 мм отдельно друг от друга для последующей сборки.

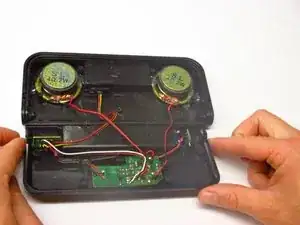

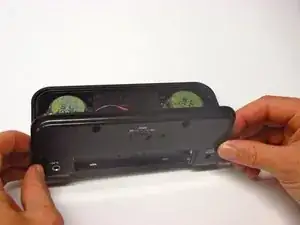

Осторожно снимите заднюю крышку; там много проводов, соединяющих её с устройством.

Установите портативную колонку так, чтобы задняя крышка и динамик лежали в平面, обеспечивая доступ к внутренней части устройства.

Если материнская плата находится внизу при взгляде на устройство, адаптер LINE IN должен находиться с левой стороны задней крышки.

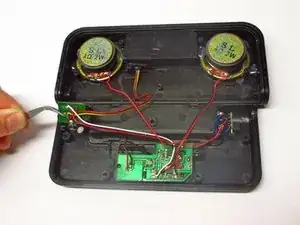

Осторожно извлеките адаптер LINE IN с помощью пинцета.

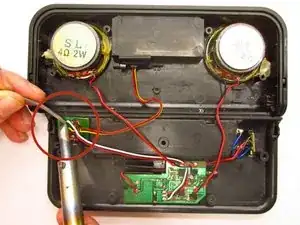

Удалите черный и красный провода, подключенные к адаптеру LINE IN, которые уходят от материнской платы, отрезав их ножницами.

Повторите предыдущий шаг для синего и второго черного провода, соединяющего адаптер с батарейным отсеком.

На данном этапе вы должны осторожно извлечь весь неисправный адаптер и провода.

Установите новый адаптер LINE IN и провода на место.

Используя п
