Замена материнской платы переносного динамика iHip Fold-Up

Поместите устройство на ровную поверхность, как показано.

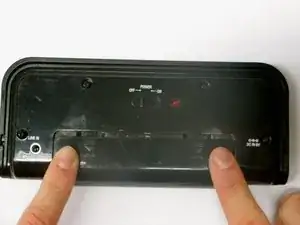

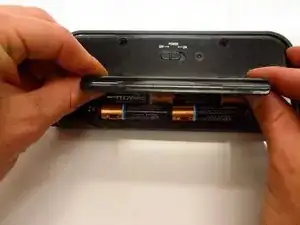

Снимите крышку батарейного отсека и извлеките батареи.

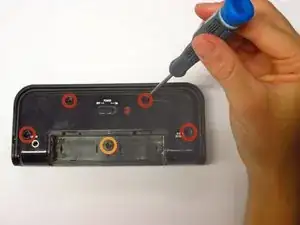

Используя отвертку Phillips #1, открутите четыре внешние винта диаметром 1.0 мм и извлеките их пинцетом.

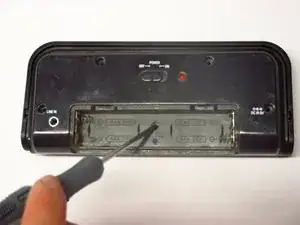

Открутите винт диаметром 0.6 мм, расположенный в центре батарейного отсека.

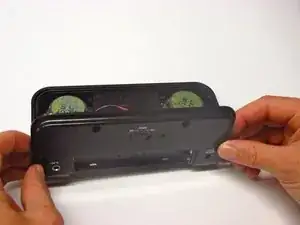

Осторожно снимите заднюю крышку; там много проводов, соединяющих ее с устройством.

Держите винты диаметром 1.0 мм и 0.6 мм отдельно для повторной сборки.

Обратите внимание на расположение материнской платы в нижнем центре задней крышки.

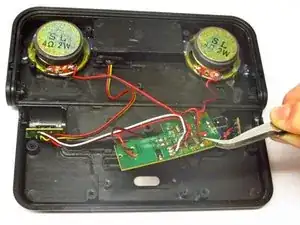

Используя отвертку Phillips #1, аккуратно открутите все три винта диаметром 0.4 мм с указанных мест. Отложите их для повторной сборки.

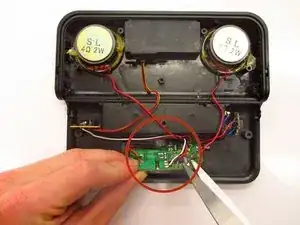

С помощью пинцета осторожно извлеките материнскую плату из задней крышки устройства.

Обратите внимание на точки соединения каждого провода с материнской платой.

Используя канцелярские ножницы, отрежьте все провода, соединяющие материнскую плату с устройством.

С помощью пинцета поместите новую материнскую плату точно на место старой материнской платы.

Прочитайте инструкции производителя для вашего конкретного паяльника перед использованием. Следуйте всем инструкциям по безопасности и паять на свой риск.

Поместите полоску припоя в точку контакта между материнской платой и каждым отдельным проводом.

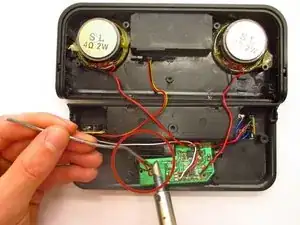

Припаяйте провода к материнской плате. Обязательно следуйте инструкциям производителя, а также общим принципам безопасности при пайке.

Используя отвертку Phillips #1, закрутите оригинальные винты диаметром 0.4 мм на их места, чтобы закреп
