Разборка Geneva XS

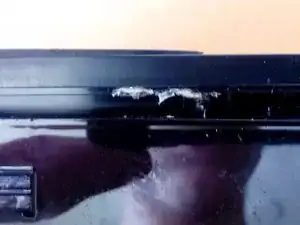

Показана пошаговая полная разборка устройства. Поскольку признаков жизни больше не было, я разобрал его. Проблема оказалась в отошедшем разъёме, из-за которого устройство перестало получать питание. Пример, показанный здесь, к сожалению, повреждён — оторвана часть внешней оболочки, однако это не должно повлиять на порядок действий.
Шаг 1
Отключите все источники питания:
Извлеките батарейку, поддев заднюю крышку в двух пазах
Отсоедините зарядное устройство (5,5 В 2 А)
Шаг 2

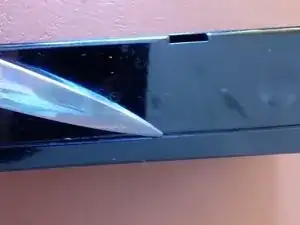

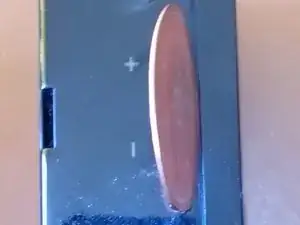

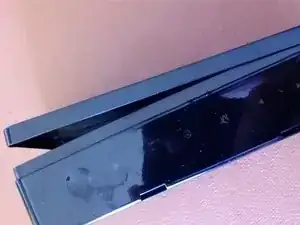

Снимите металлическую решётку в передней части устройства, поддев её. Используйте тонкий пластиковый или металлический предмет (на фото виден канцелярский нож), монета будет слишком толстой. Может потребоваться усилие!
Повредить пластиковый корпус очень сложно.
На дне может быть соединительный шов, но в моём случае он не создавал сопротивления.
Шаг 3

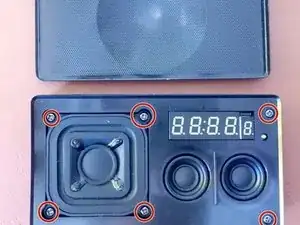

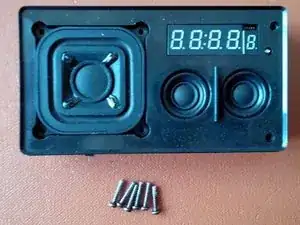

Открутите шесть винтов отвёрткой PH2
Шаг 4

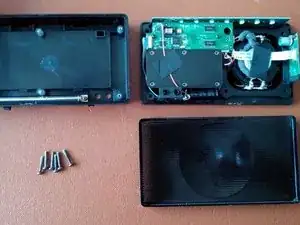

Теперь электронику можно извлечь из корпуса.
Шаг 5
Отвёрткой PH1 открутите два оставшихся винта, которые крепят две большие платы, расположенные друг над другом.
Белые плоские разъёмы можно аккуратно извлечь с платы отвёрткой.

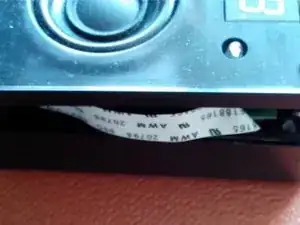

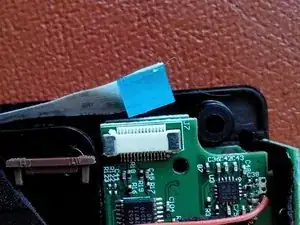

Шлейф удерживается слева на ширине края корпуса коричневой защёлкой, которую можно легко вытащить. После этого шлейф освобождается.
Шаг 6

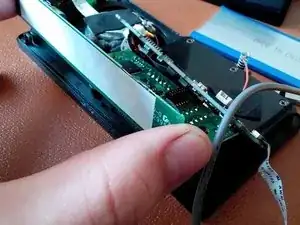

При извлечении платы будьте осторожны с припаянными проводами, которые ограничивают перемещение.
Внизу находятся две чёрные втулки (из пластика). Их можно извлечь вручную или пинцетом.
Шаг 7

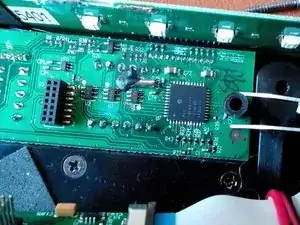

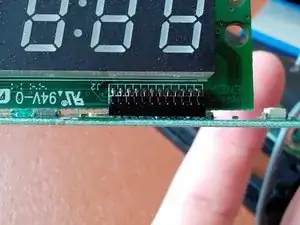

Теперь можно снять медиапанель вместе с нижним чипом. Обратите особое внимание на контактные разъёмы между ними. (см. второе изображение)

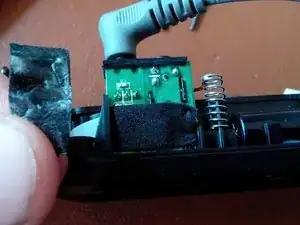

Далее снимите плату, расположенную над разъёмом зарядки. Для этого удалите клеевые подкладки.
Шаг 8

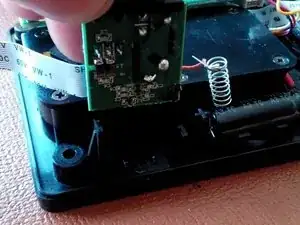

После этого её можно легко извлечь вверх.
Шаг 9
Сборка выполняется в обратной последовательности.
Тщательно очистите область вокруг элементов управления, иначе они будут срабатывать случайно.

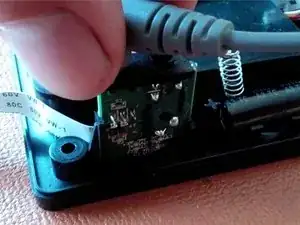

Обязательно следите за шлейфом с левой стороны устройства! Именно он вызвал у меня проблемы.
Заключение
Повторите шаги в обратном порядке, чтобы собрать устройство.
Перевод руководства с ifixit.com
