Замена адаптера DC IN 6V для портативной колонки iHip Fold-up

Сдвиньте крышку отсека батареи в направлении стрелок, используя пальцы.

Удалите четыре батарейки типа AAA. Обязательно проверьте ближайшую точку переработки батарей!

Используйте детализирующую кисточку и бумажное полотенце, чтобы удалить коррозию, оставшуюся от предыдущих батарей.

Открутите четыре внешние винта 1,0 мм с помощью отвертки Philipps.

Винты будут намагничены на месте и потребуют использования пинцета для извлечения.

Осторожно надавите на крышку отсека батареи и сдвиньте её в направлении стрелок. Удалите батареи.

Открутите винт 0,6 мм, расположенный в центре отсека для батарей.

Храните винты 1,0 мм и 0,6 мм отдельно друг от друга для последующей сборки.

Аккуратно удалите заднюю крышку; много проводов соединяет её с устройством.

Разместите портативную колонку так, чтобы задняя крышка и колонка лежали горизонтально, что даст вам доступ к внутренней части устройства.

Если материнская плата находится внизу, когда вы смотрите на устройство, адаптер DC IN 6V будет находиться на правой стороне задней крышки.

Он также обозначен на внешней стороне задней крышки белым шрифтом.

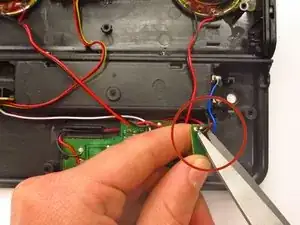

Удалите черные и красные провода, подключенные как к материнской плате, так и к адаптеру, обрезав их ножницами.

Повторите предыдущий шаг для синего и второго черного провода, соединяющего адаптер с отсеком для батарей.

На этом этапе вы должны быть в состоянии осторожно удалить весь неисправный адаптер и провода.

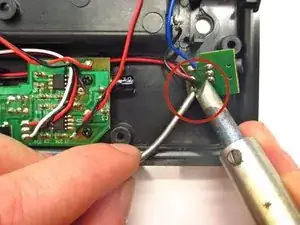

Разместите новый адаптер DC IN

Перевод руководства с ifixit.com
