Замена светодиодного дисплея Eco X Gear
Для выполнения этой операции вам понадобятся крестовая отвертка, круглогубцы, припой и паяльник. Перед вскрытием устройства убедитесь в отсутствии питания, чтобы избежать повреждения электроники или травм.
Шаг 1

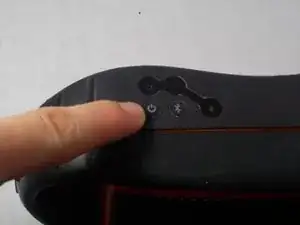

Отключите любое питание и/или выключите устройство.
Шаг 2

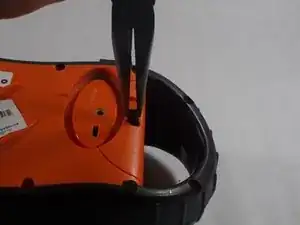

Снимите 15 резиновых заглушек из гнезд с помощью круглогубцев.
Шаг 3

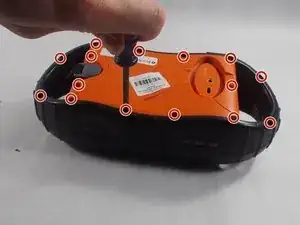

С помощью крестовой отвертки отверните пятнадцать винтов длиной 6,4 мм.
Шаг 4

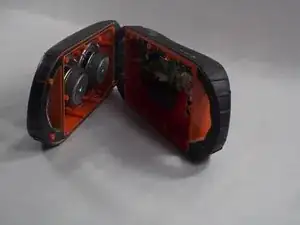

Аккуратно разъедините две части корпуса.
Провода всё ещё соединяют обе части. Будьте осторожны, чтобы не повредить провода, клеммы и электронику.
Шаг 5

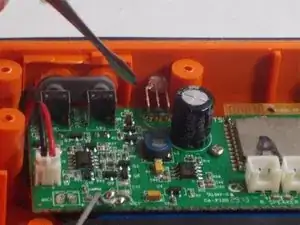

Найдите клеммы на тыльной стороне светодиодных модулей. Перережьте клеммы, чтобы извлечь модуль из рамки.
Шаг 6
Установите новый светодиодный модуль в рамку. Припаяйте клеммы нового модуля, используя припой и паяльник.
Заключение
Для обратной сборки устройства выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
