Замена разъёма RCA в Sony BDP-S1

Снимите 12‑мм винты крестовой отвёрткой Philips #2, которые удерживают пластиковые панели на месте.

Не забудьте, что с другой стороны также есть два 12‑мм винта.

Сначала снимите три 12‑мм чёрных винта, удерживающих верхнюю панель (крестовая отвёртка Philips #2).

Затем снимите два 12‑мм чёрных винта — по одному с каждой стороны задней части устройства — также удерживающих верхнюю панель.

Наконец, снимите по три 12‑мм чёрных винта с каждой стороны устройства.

Возможность повреждения устройства: Осторожно поднимите верхнюю панель, так как необходимо отключить два синих ленточных кабеля перед снятием панели — мы НЕ хотим, чтобы они порвались.

Аккуратно отключив два ленточных кабеля (их можно аккуратно вытащить рукой), снимите верхнюю панель и отложите её в сторону.

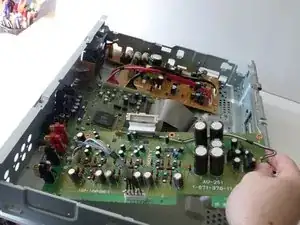

После снятия верхней панели вы увидите две металлические планки, проходящие через верхнюю часть устройства.

Снимите каждую планку, открутив по два серебристых винта 10 мм на каждом конце.

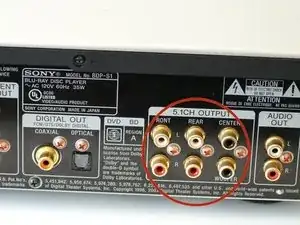

Это RCA‑разъёмы. Они являются аудиовыходом, посылающим сигнал на комплект динамиков.

Открутите рамку, чтобы получить доступ к печатной плате.

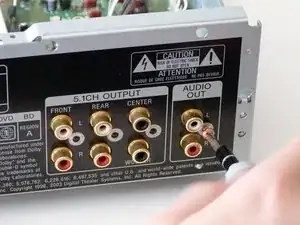

Удалите четыре винта, выделенные на изображении, используя крестовую отвёртку Phillips #2.

Белые стрелки указывают на винты, которые нужно удалить.

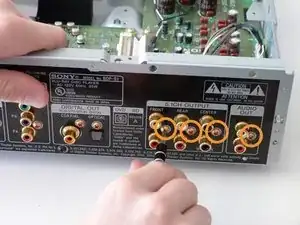

Снимите три винта, выделенные оранжевым, крестовой отвёрткой Phillips #2.

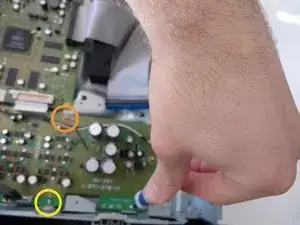

Снимите три винта, расположенные напротив оранжевых винтов, крестовой отвёрткой Phillips #2.

Отключите ленточный кабель, подключённый к материнской плате.

И вуаля! Вы успешно вынули печатную плату.

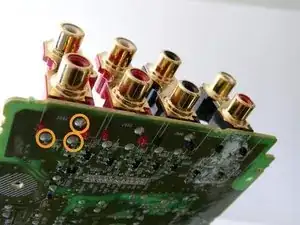

Здесь видна припойка, удерживающая RCA‑компоненты на плате. Чтобы снять их и установить обратно, вам понадобятся паяльник, оплётка для удаления припоя и сам припой.

Если вы не умеете паять, существует множество полезных руководств в интернете. Убедитесь, что припой полностью удалён перед снятием RCA‑гнёзд, иначе можно повредить плату.

Теперь останется снять RCA‑компоненты, установить новые и припаять их к плате (по необходимости воспользуйтесь руководством по пайке).

Хорошая работа! Теперь отпразднуйте, послушав любимый фильм!
