Замена материнской платы Sony BDP-S3500
Перед выполнением этого руководства ознакомьтесь с руководством по поиску неисправностей, чтобы убедиться, что это правильное руководство для ремонта вашего устройства.
Используйте это руководство для замены материнской платы в Sony BDP-S3500. Материнская плата управляет всеми процессами в устройстве. Материнская плата может выйти из строя из-за скачка напряжения или механического повреждения. Этот компонент следует заменять одним из последних, после того как все другие попытки ремонта не увенчались успехом.
Перед началом работы убедитесь, что устройство выключено и полностью отсоединено от всех внешних источников питания.
Шаг 1
Используйте крестовую отвёртку Phillips #2, чтобы вывернуть два винта 9 мм, расположенных на задней стороне устройства.
Шаг 2
Сдвиньте верхнюю панель назад, в сторону задней части устройства.
Снимите верхнюю панель.
Шаг 3
Отстегните пластиковые защёлки на дне устройства.
Отстегните пластиковые защёлки по бокам устройства.
Снимите переднюю панель.
Шаг 4

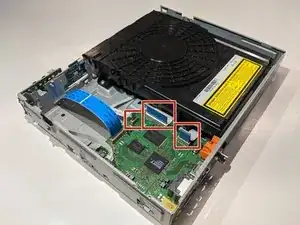

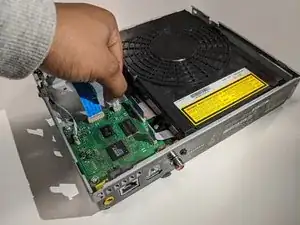

Снимите три ленточных кабеля, аккуратно потянув кабели из каждого разъёма.
Обязательно держите плату за края, чтобы не повредить печатную плату.
Шаг 5

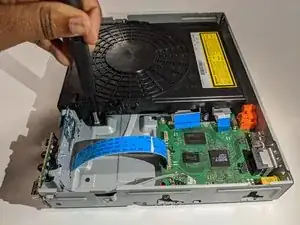

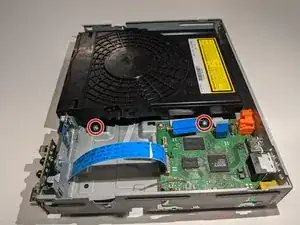

Используйте крестовую отвёртку Phillips #2, чтобы вывернуть два винта 9 мм, удерживающих дисковод на месте.
Шаг 6
Осторожно поднимите и выдвиньте дисковод из корпуса.
Шаг 7

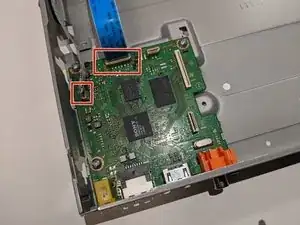

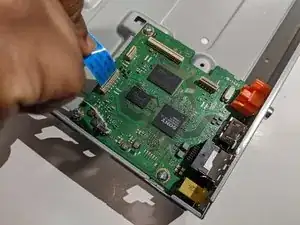

Снимите ленточные кабели, удерживая кабель и аккуратно тянув строго вверх.
Шаг 8

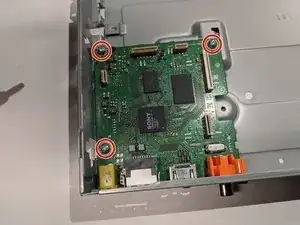

Используйте отвёртку Phillips #2, чтобы вывернуть три винта 9 мм, закрепляющие материнскую плату в корпусе.

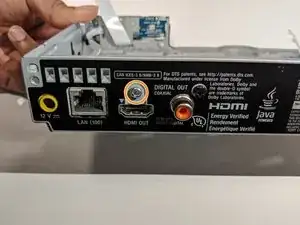

Удалите один винт Phillips #2 длиной 5,5 мм со стороны задней панели рядом с портами.
Шаг 9

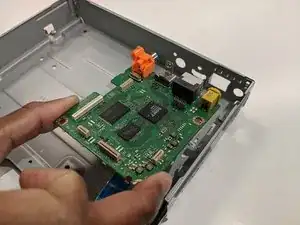

Отодвиньте материнскую плату от задней стенки корпуса, затем поднимите её вверх и извлеките.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
