Замена OLED-платы Axe Empire 2.0
Используйте это руководство, чтобы заменить неисправную OLED-плату в маркере Axe Empire 2.0.
OLED-плата — это экран на маркере для пейнтбола, который отображает текст и графику настроек вашего устройства. Неисправная OLED-плата может помешать изменению настроек устройства, просмотру важной информации или полностью не позволить включить устройство.
Протекающая батарея опасна из-за кислоты, поэтому рекомендуется надевать перчатки при работе внутри Axe Empire 2.0.

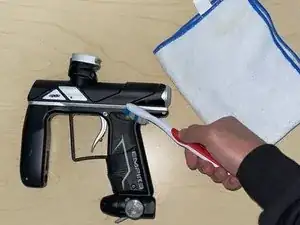

В шаге 1 этого руководства вам потребуется старая зубная щетка и, возможно, тряпка. Поскольку устройство используется совместно с другими игроками и часто покрывается краской, очистка головок шестигранников (Allen) обеспечит правильную посадку ключей.
Шаг 1

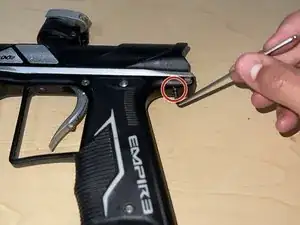

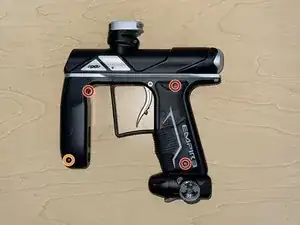

Используйте ключ Allen, чтобы вынуть в общей сложности четыре винта.
Винты 2.5 мм.
Винт 1.2 мм.
Шаг 2

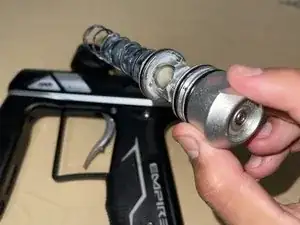

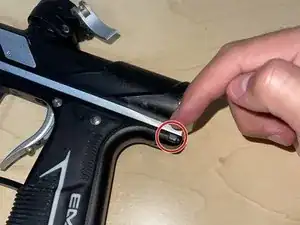

Нажмите и удерживайте кнопку фиксации, одновременно легко вытягивая пружинный болт наружу.
Если пружинный болт долгое время не смазывали, возможно, потребуется приложить больше усилий. Это хорошее время для смазки пружинного болта.
Шаг 3

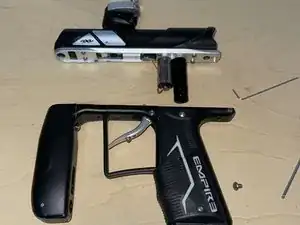

Выверните два основных винта с помощью ключа Allen 2.5 мм, чтобы отделить пластину воздушной передачи от рамы.
Шаг 4

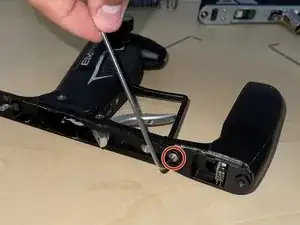

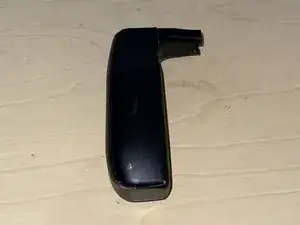

Выверните винт с помощью ключа Allen 2.5 мм и снимите переднюю рукоять с рамы.
Шаг 5

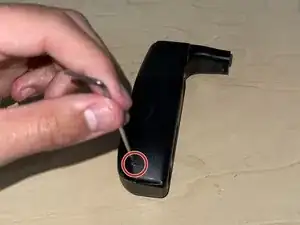

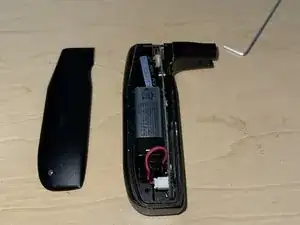

Используйте ключ Allen 1.2 мм, чтобы вынуть винт, и снимите крышку, чтобы открыть доступ к OLED-плате.
Шаг 6

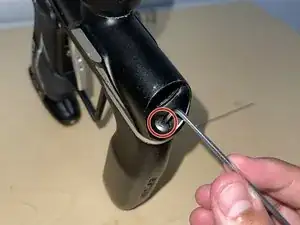

Выверните последний винт ключом Allen 2.5 мм, чтобы ослабить OLED-плату.

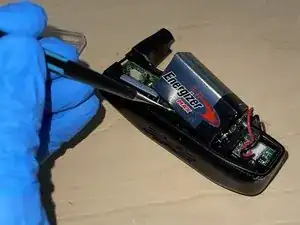

Используйте инструмент-пик, чтобы аккуратно извлечь батарею и OLED-плату вместе из передней рукояти.
Надевайте перчатки на случай дефекта батареи и протечки кислоты.
Шаг 7

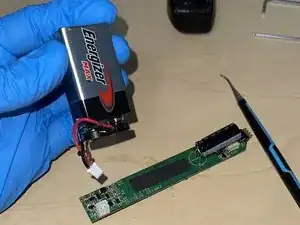

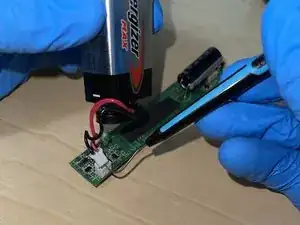

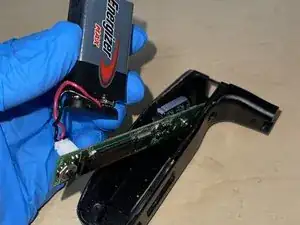

Отключите батарею от OLED-платы.
Заключение
Для обратной сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
