Замена USB-порта Aluratek ADMPF310F
Одна из самых важных функций устройства — возможность загружать фотографии через USB-порт. Если он не работает, это проблема, и данное руководство поможет её решить. Для этой инструкции требуется пайка; подробнее о пайке смотрите по ссылке здесь.
Шаг 1

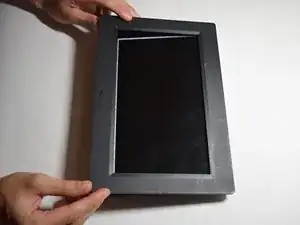

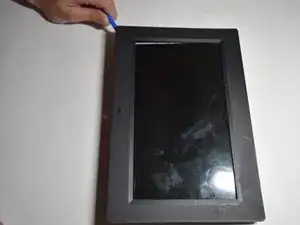

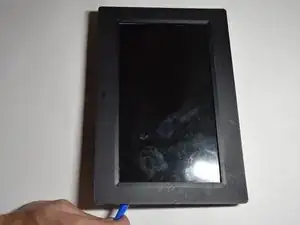

Используя чёрную нейлоновую лопатку, подденьте защёлки по периметру рамки. При отпускании каждой защёлки вы услышите щелчок.
Не поддевайте слишком сильно, так как можно треснуть или сломать пластиковую облицовку устройства.
Шаг 2

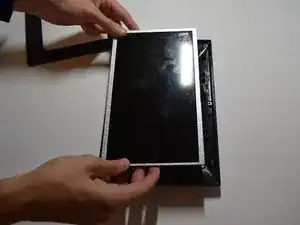

Поднимите экран, чтобы получить доступ к разъёмам, которые его подключают.
Шаг 3

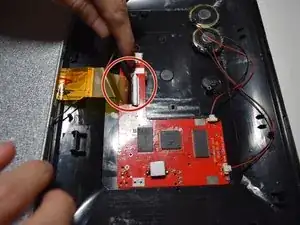

Используя пластиковую лопатку, поднимите защёлку ZIF (нулевая сила вставки) разъёма.
Оттяните плоский шлейф от платы.
Будьте осторожны: защёлка ZIF выполнена из очень хрупкого пластика.
Шаг 4

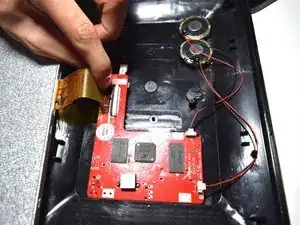

Отключите красный и чёрный провода, соединяющие экран с материнской платой, просто потянув их на себя.
Шаг 5

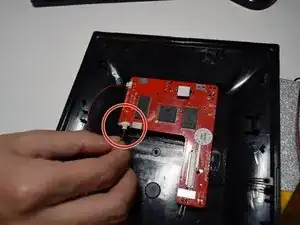

Вытащите приёмник пульта из его зажима.
Старайтесь не перемещать провода приёмника слишком сильно, они припаяны к материнской плате.
Шаг 6

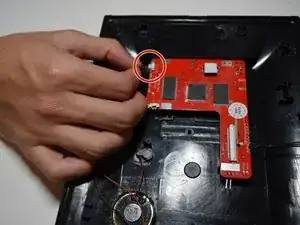

Пальцами потяните первый провод динамика, расположенный ближе всего к динамикам.
Снова пальцами извлеките второй провод динамика на дальней стороне материнской платы.
Шаг 7

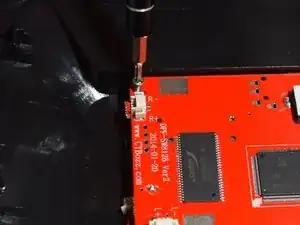

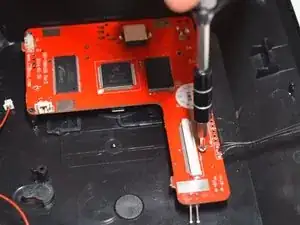

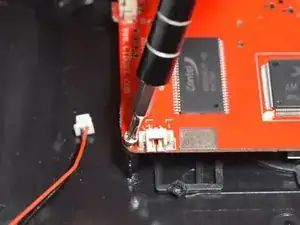

Отвинтите четыре винта 4 мм крестовой отвёрткой PH0, отмеченные на изображении.
Шаг 8

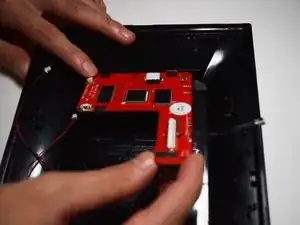

Поднимите меньший край материнской платы.
Приложите усилие, оттягивая плату от USB-портов, чтобы освободить её.
Шаг 9

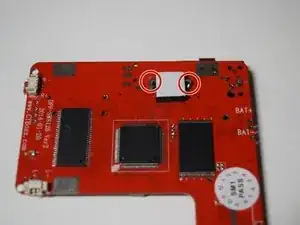

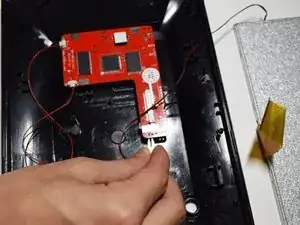

На задней части материнской платы выпаяйте USB-порт в двух точках, показанных на изображении.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
