Замена порта USB на Garmin Nüvi 52LM

Электроника

В этом руководстве вы замените материнскую плату вашего устройства, на которой находится неисправный компонент порта USB. Поскольку эта деталь припаяна непосредственно к материнской плате, необходимо заменить всю систему (если вы не обладаете навыками пайки). Так как этот компонент не связан с портом micro SD, рекомендуется извлечь все возможные данные из устройства, так как замена материнской платы приведет к потере всей памяти.

Шаг 1

Поместите устройство дисплеем вниз, экраном на поверхность. В каждом из четырех задних углов устройства находятся 8.7mm винты. Используя биту T5 Torx, открутите все четыре винта и отложите их в сторону.

Шаг 2

Вставьте пластиковый инструмент открытия в зазор между задней и передней крышками устройства. При постоянном давлении медленно и непрерывно проводите инструментом вдоль шва. Инструмент должен отключить каждый из зацепов, удерживающих две панели вместе. Если это не удается, приложите немного больше усилий и попробуйте снова.

Как только все зацепы будут отключены, осторожно разъедините две панели, стараясь не повредить шлейф, который все еще соединяет их.

Шаг 3

Используя отвертку T5 Torx, открутите два 5.6mm винта в верхнем правом и нижнем правом углах материнской платы.

Шаг 4

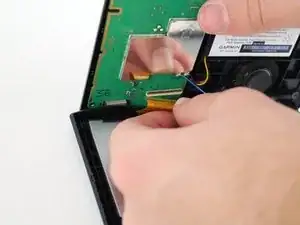

Осторожно отключите провод, соединяющий аккумулятор с маленьким разъемом на задней стороне материнской платы.

Шаг 5

Используя пластиковый инструмент открытия, подденьте аккумулятор от задней крышки устройства. Возможно, закрепленное здесь клеевое кольцо, поэтому вам может понадобиться приложить немного силы.

Аккумулятор теперь должен быть полностью отделен от других частей.

Шаг 6

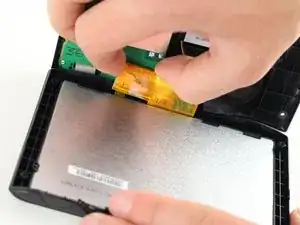

На материнской плате поднимите маленькую панель, удерживающую оранжевый шлейф на месте.

Осторожно отключите шлейф от его соединения с материнской платой.

Шаг 7
