Замена ЖК-экрана и дигитайзера Garmin Nüvi 52LM

Положите устройство экраном вниз, чтобы экран соприкасался с поверхностью. В каждом из четырёх задних углов корпуса расположены винты длиной 8.7 мм. С помощью биты Torx T5 открутите все четыре винта и отложите их в сторону.

Вставьте пластиковый монтажный инструмент в щель между задней и передней панелями корпуса. Прилагая постоянное давление, медленно и плавно передвигайте инструмент вдоль шва. Инструмент должен отвязать каждый из защёлок, удерживающих две панели вместе. Если не получается, слегка увеличьте давление и повторите попытку.

Когда все защёлки будут освобождены, медленно разъедините панели, осторожно чтобы не повредить шлейф, всё ещё соединяющий их.

Используя отвёртку Torx T5, выкрутите два винта длиной 5.6 мм, расположенные в верхнем правом и нижнем правом углах материнской платы.

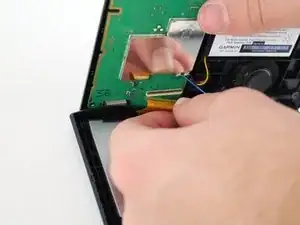

Аккуратно отсоедините провод, соединяющий батарею с маленьким разъёмом на обратной стороне материнской платы.

С помощью пластикового монтажного инструмента подденьте батарею от задней крышки устройства. Возможно присутствует клеящая наклейка, фиксирующая её, поэтому потребуется приложить некоторое усилие.

Батарея теперь должна быть полностью отделена от остальных частей.

На материнской плате поднимите маленькую пластину, удерживающую оранжевый шлейф.

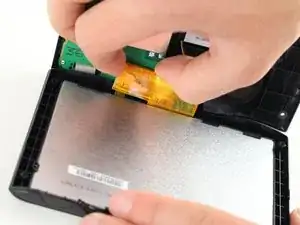

Осторожно отсоедините шлейф от его разъёма на материнской плате.

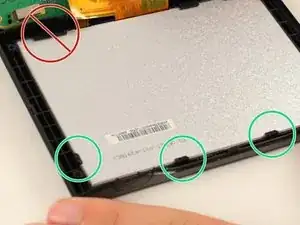

Приложив умеренное усилие, оттяните каждую из треугольных защёлок, удерживающих экран на месте.

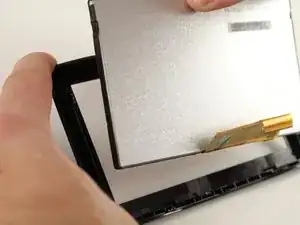

Когда все треугольные защёлки отщелкнут, вытяните устройство из корпуса, оттянув его от прямоугольных защёлок внизу.

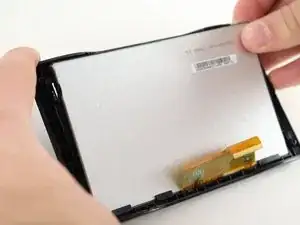

Экран и дигитайзер теперь должны быть полностью отделены от остальных частей устройства, и можно установить новый модуль.
