Замена динамика Garmin Nüvi 52LM

Электроника

В данном руководстве вы замените материнскую плату вашего устройства, на которой находится неисправный компонент динамика. Поскольку эта деталь напрямую пается к материнской плате, необходимо заменить всю систему (если только вы не обладаете навыками пайки). Так как этот компонент не связан с USB-портом или портом micro SD-карты, рекомендуется извлечь все данные с устройства, так как замена материнской платы приведет к потере всей памяти.

Шаг 1

Поместите устройство экраном вниз, экраном к поверхности. В каждом из четырех углов задней части устройства расположены 8,7 мм винты. Используя биту T5 Torx, выкрутите все четыре винта и отложите их в сторону.

Шаг 2

Вставьте пластиковый инструмент для открытия в шов между задней и передней панелями устройства. С постоянным давлением медленно и непрерывно проведите инструментом вдоль шва. Инструмент должен отключить каждый из крючков, держащих две панели вместе. Если не удалось, немного увеличьте давление и попробуйте снова.

После отсоединения всех крючков медленно разделите две панели, осторожно, чтобы не повредить шлейф, который все еще соединяет их.

Шаг 3

Используя отвертку T5 Torx, выкрутите два 5,6 мм винта в верхнем правом и нижнем правом углах материнской платы.

Шаг 4

Осторожно отключите провод, соединяющий аккумулятор с небольшим разъемом на задней стороне материнской платы.

Шаг 5

Используя пластиковый инструмент для открытия, подденьте аккумулятор от задней крышки устройства. Возможно, его удерживает клейкая наклейка, поэтому вам может потребоваться приложить немного силы.

Теперь аккумулятор должен быть полностью отсоединен от других частей.

Шаг 6

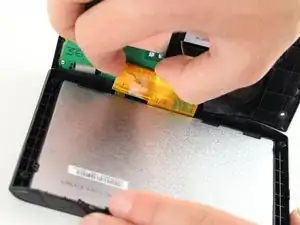

На материнской плате поднимите небольшую пластину, фиксирующую оранжевый шлейф на месте.

Осторожно отключите шлейф от его подключения к материнской плате.

Шаг 7
