Замена светодиода JBL Xtreme 3
Следуя этому руководству по ремонту, вы научитесь правильно заменять плату светодиода для вашего JBL Xtreme (3JBLXTREME3BLKAM).
Предупреждение: Будьте осторожны при снятии платы. Если у вас возникли трудности с отключением платы, осторожно двигайте разъемом из стороны в сторону.
Шаг 1
Найдите шов на колонке и расположите его вверх.
Начните с того, что переверните устройство так, чтобы нижняя сторона с выемками была обращена к вам, аккуратно подденьте боковую часть внешней оболочки с красными индикаторами с помощью (5) лопатки, чтобы отстегнуть внешнюю оболочку. После того как вы ее отстегнете, вы сможете открыть оболочку вручную.
Шаг 2
Для продолжения снятия внешней оболочки открутите два винта (размер 1 см), показанных на картинке, с помощью отвертки Phillips размером 0 (ноль).
Шаг 3
Для продолжения снятия оболочки используйте (5) лопатку, чтобы аккуратно поддеть оболочку.
В центре под кнопками питания и Bluetooth есть один зацеп, который должен отстегнуться.
Как только вы правильно отстегнете этот элемент, оболочка сама снимется с колонки. Как показано на следующих изображениях.
Шаг 4

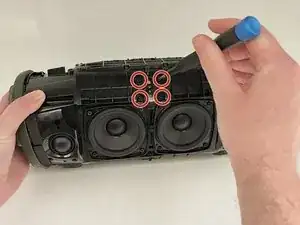

Используйте отвертку Phillips #0 для снятия 4 винтов с пластины освещения.
Шаг 5

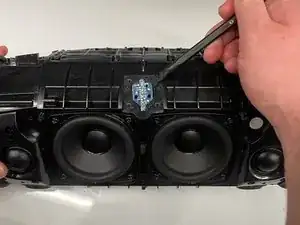

Используйте лопатку, чтобы снять пластину и силиконовую прокладку под ней.
Шаг 6

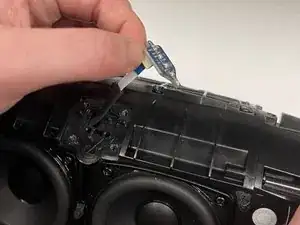

Используйте лопатку, чтобы снять плату светодиода.
Отключите кабель. Аккуратно сожмите и потяните за белый язычок, пока плата и кабель не отсоединятся.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
