Замена аккумулятора JBL Xtreme 2
Используйте это руководство для замены изношенного или разряженного аккумулятора в вашем JBL Xtreme 2.
Модель, показанная в этом руководстве, — версия Q. Существуют различные модели JBL Xtreme 2, которые отличаются конструкцией и внутренними разъёмами.
Это руководство можно использовать как справочник при ремонте других версий, но некоторые шаги разборки могут отличаться.
Проверьте первую цифру серийного номера, чтобы определить модель вашего устройства. Серийный номер можно найти на упаковке или под крышкой разъёмов динамика.
Для вашей безопасности полностью разрядите аккумулятор перед разборкой устройства. Это снижает риск возгорания при случайном повреждении аккумулятора во время ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.
Шаг 1
Перед началом ремонта выключите устройство и отключите все кабели.
Тканевую оболочку JBL Xtreme 2 закрепляют пластиковые защёлки и винты. Чтобы не повредить оболочку, начните поддевать её с края, ближайшего к разъёмам.

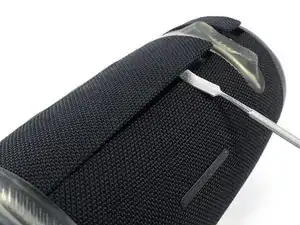

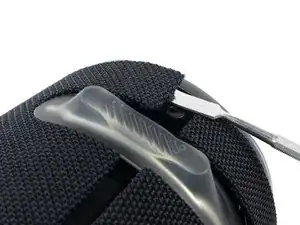

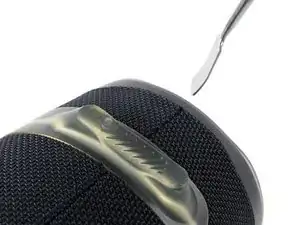

Вставьте плоский конец металлической лопатки в шов между двумя половинами тканевой оболочки.
Подведите лопатку под край тканевой оболочки и подожмите вверх, чтобы освободить пластиковые защёлки.
Шаг 2

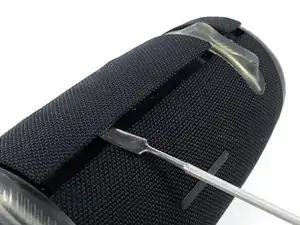

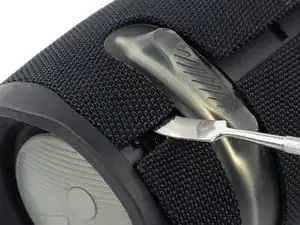

Вставьте плоский конец металлической лопатки под край центральной секции тканевой оболочки.
Подведите лопатку под край тканевой оболочки и подожмите вверх, чтобы освободить пластиковые защёлки.
Шаг 3

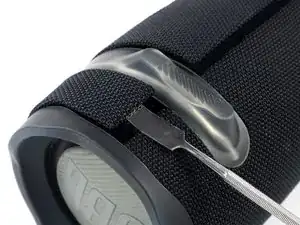

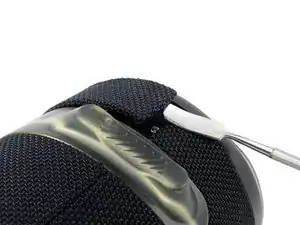

Вставьте плоский конец металлической лопатки под второй короткий край тканевой оболочки.
Подведите лопатку под край тканевой оболочки и подожмите вверх, чтобы освободить пластиковые защёлки.
Шаг 4

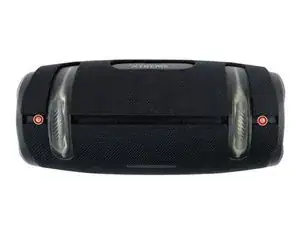

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 8,6 мм, фиксирующие тканевую оболочку.
Не пытайтесь пока полностью снять тканевую оболочку, она всё ещё удерживается дополнительными пластиковыми защёлками.
Шаг 5

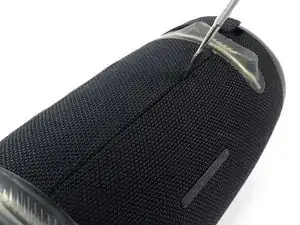

Повторите предыдущую процедуру поддёва, начиная с противоположного короткого края тканевой оболочки.
Вставьте плоский конец металлической лопатки и подожмите вверх, чтобы освободить пластиковые защёлки.
Шаг 6

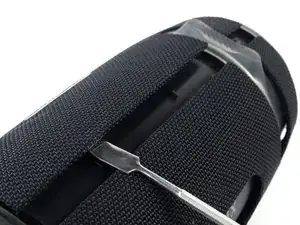

Вставьте плоский конец металлической лопатки под длинный край тканевой оболочки и подожмите вверх, чтобы освободить пластиковые защёлки.
Шаг 7

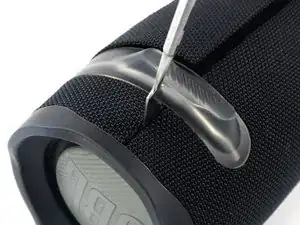

Вставьте плоский конец металлической лопатки под короткий край тканевой оболочки и подожмите вверх, чтобы освободить оставшуюся пластиковую защёлку.
Шаг 8
Тканевая оболочка JBL Xtreme 2 снабжена петлёй.

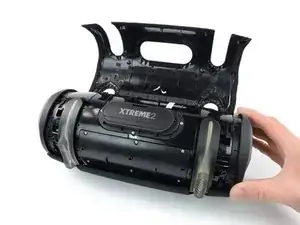

Положите колонку на рабочую поверхность маркировкой Xtreme 2 вверх.

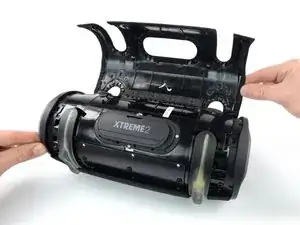

Откройте петлю тканевой оболочки, подогнув её вверх.
Шаг 9

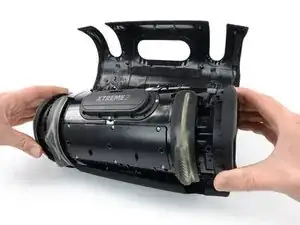

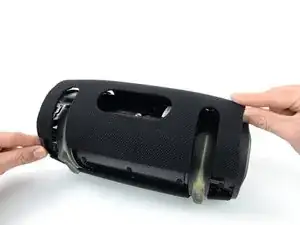

Поднимите узел динамика вверх и отведите его от тканевой оболочки.

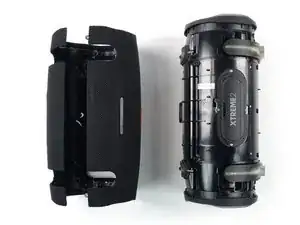

Снимите тканевую оболочку.
Шаг 10

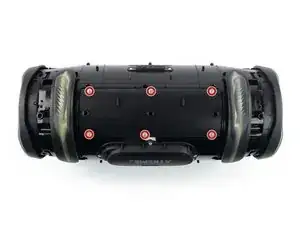

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов длиной 8,6 мм, удерживающих крышку аккумулятора.
Шаг 11

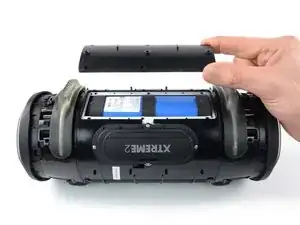

Снимите крышку аккумулятора.
Шаг 12

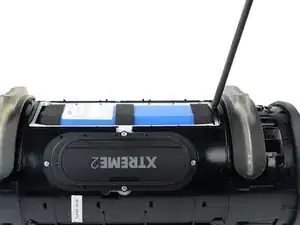

Вставьте лопатку в зазор между нижним торцом аккумулятора и его посадочным местом.
Подожмите вверх, чтобы приподнять аккумулятор, пока не сможете схватить его пальцами.
Шаг 13
Избегайте сильного натяжения или резкого изгиба кабеля аккумулятора на следующем шаге. Сдвигайте аккумулятор только настолько, чтобы получить доступ к разъёму аккумулятора.

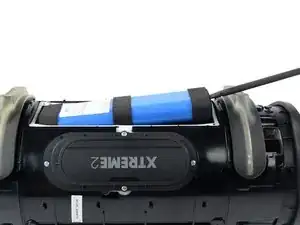

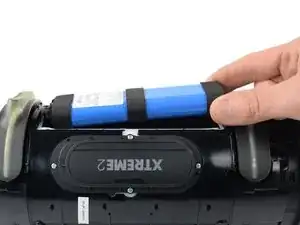

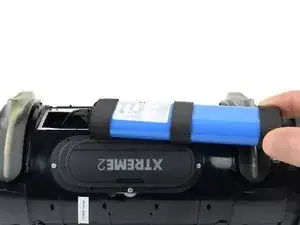

Вытащите аккумулятор из посадочного места и аккуратно отведите в сторону, чтобы получить свободный доступ к разъёму аккумулятора.
При сборке это удобный момент включить устройство и проверить ремонт перед установкой тканевой оболочки.
Шаг 14
Аккумулятор подключён к плате через разъём питания с небольшой защёлкой на боковой стороне, фиксирующей его на месте.

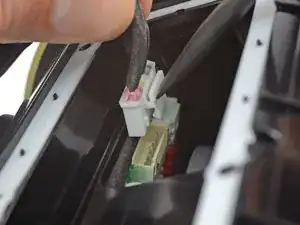

Вставьте лопатку в вырез в гнезде аккумулятора, где расположен разъём аккумулятора.
Используйте лопатку, чтобы сжать защёлку у разъёма и освободить его.

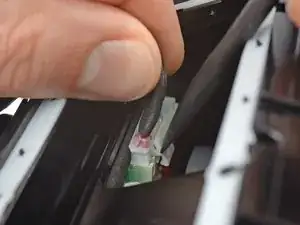

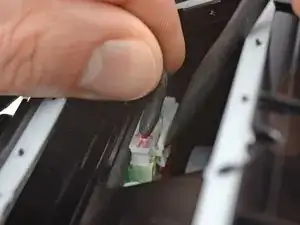

Свободной рукой захватите кабель аккумулятора прямо над разъёмом. Потяните разъём строго вверх из гнезда, покачивая его из стороны в сторону, чтобы ослабить фиксирующие клипсы.
Шаг 15
Удалите аккумулятор.
Заключение
Если возможно, включите устройство и проверьте работу после ремонта перед сборкой. Для оптимальной производительности откалибруйте недавно установленную батарею после завершения этого руководства.
Для повторной сборки устройства выполняйте эти инструкции в обратном порядке.
Утилизируйте электронные отходы в перерабатывающем центре, сертифицированном по стандарту R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
