Замена кнопок JBL Xtreme 3
Кнопки на колонках JBL могут изнашиваться со временем из-за срока службы и использования. Этот гид покажет вам, как снять панель кнопок на нижней части колонки при замене.
Будьте ОСТОРОЖНЫ, прикладывая усилия к системе кнопок, чтобы не повредить или не сломать систему.
Шаг 1
Найдите шов на колонке и расположите его вверх.

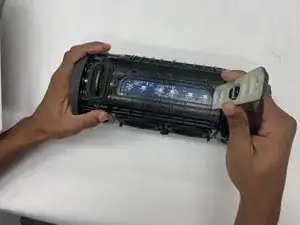

Начните с того, что переверните устройство так, чтобы нижняя сторона с выемками была обращена к вам, используя (5) лопатку, осторожно подденьте сторону внешней оболочки, где находятся красные метки, чтобы отщелкнуть внешнюю оболочку. После того как они будут отщелкнуты, вы сможете открыть оболочку вручную.
Шаг 2

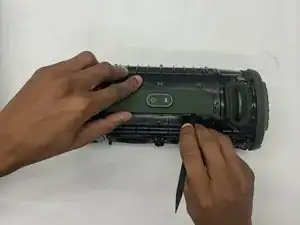

Для продолжения удаления внешней оболочки открутите два винта (размер 1 см), показанных на картинке, с помощью отвертки Phillips размера 0 (ноль).
Шаг 3

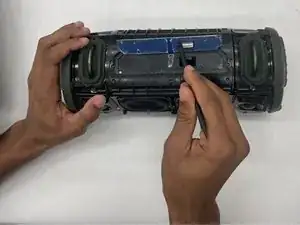

Для продолжения удаления оболочки используйте (5) лопатку, чтобы осторожно отстегнуть оболочку.
Внизу, под кнопками питания и Bluetooth, есть еще один зазор, который должен отстегнуться.
Как только вы правильно отстегнете эту деталь, оболочка сама снимется с колонки. Как показано на следующей иллюстрации.
Шаг 4
Подденьте лопатку между внешней крышкой кнопки и аппаратным обеспечением колонки.
Осторожно нажмите на лопатку, поднимая внешнюю крышку кнопки от устройства.
Слишком сильное давление внутрь может повредить внутреннюю панель кнопки.
Повторите на левой стороне крышки кнопки.
Шаг 5
Когда стороны внешней крышки кнопки будут освобождены, покачайте лопатку вокруг внешней крышки и снимите крышку кнопки.
Повторяйте это до тех пор, пока внешняя крышка больше не будет прикреплена к устройству.
После этого вы должны увидеть только внутреннюю панель кнопки.
Шаг 6
После того как внутренняя панель кнопки будет доступна, поместите лопатку непосредственно под внутренней панелью и осторожно поднимите панель вверх.
Повторяйте предыдущие шаги по всему периметру внутренней панели.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
