Замена динамика JBL Xtreme 3
Используйте это руководство поэтапно, чтобы заменить один или оба динамика на JBL Xtreme 3.
Пожалуйста, будьте осторожны с мелкими винтами, так как они легко теряются и могут стать причиной удушья.
Шаг 1
Найдите шов на динамике и расположите его вверх.
Начните с того, чтобы перевернуть устройство так, чтобы нижняя часть с прорезями была направлена к вам, используя пластиковую лопатку (5), аккуратно подденьте боковую часть внешней оболочки там, где находятся красные индикаторы, чтобы отстегнуть внешнюю оболочку. После этого вы сможете открыть оболочку вручную.
Шаг 2

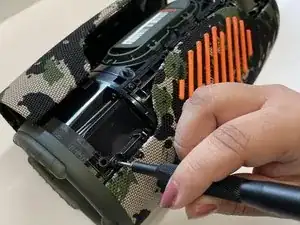

Чтобы продолжить снятие внешней оболочки, открутите два винта (размер 1 см), показанных на картинке, с помощью отвертки Phillips размера 0 (ноль).
Шаг 3
Чтобы продолжить снятие оболочки, используйте пластиковую лопатку (5), чтобы медленно поддеть оболочку.
В центре, под кнопками питания и Bluetooth, есть один зацеп, который должен отстегнуться.

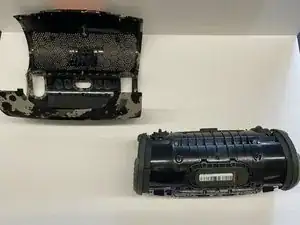

Как только вы правильно отстегнете эту деталь, оболочка снимется с динамика. Это показано на следующем рисунке.
Шаг 4

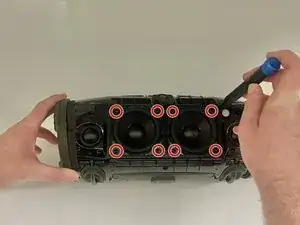

После удаления оболочки используйте отвертку Phillips #2, чтобы открутить 8 винтов на двух динамиках.
Повторите первый шаг для второго динамика.
Шаг 5

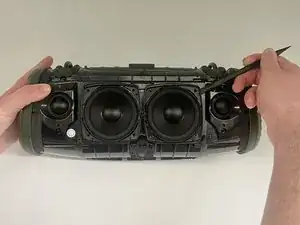

Используйте пластиковую лопатку, чтобы поддеть динамик.
Шаг 6
Осторожно сожмите зажим на каждом кабеле и потяните его, чтобы отсоединить динамик.
Замените динамик.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
