Замена динамиков JBL Xtreme

Найдите швы рядом с «ножками» на нижней стороне устройства.

Используйте металлическую лопатку, чтобы аккуратно поддеть и приподнять край шва. Крышка зафиксирована пластиковыми защёлками, которые издадут щелчок при отщёлкивании. !!Начните с задней половины, это откроет ДВА винта, которые нужно снять перед подниманием передней половины.

Для первой части корпуса: аккуратно оттяните края корпуса, вращая вдоль петли, противоположной шву открытия, показанному на втором фото. Крышка удерживается пластиковыми защёлками.

Для второй части корпуса: на шве есть 2 винта, которые нужно выкрутить. После их снятия корпус снимется полностью без усилий.

Открутите шесть крестообразных винтов Phillips длиной 9,75 мм, удерживающих басовый радиатор.

Три из пяти наружных винтов показаны на первом изображении, а шестой внутренний винт показан на втором изображении.

После снятия винтов басовый радиатор легко поднимется и снимется.

Оба радиатора идентичны. При необходимости повторите вышеописанные шаги для противоположного радиатора.

После удаления радиаторов найдите ленточный кабель, указанный на изображении.

Аккуратно отсоедините кабель от материнской платы.

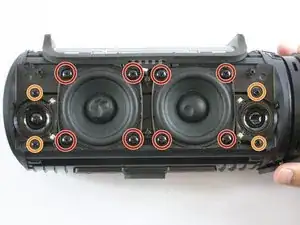

Сначала выкрутите восемь крестообразных винтов Phillips длиной 12,93 мм, отмеченных красным. Эти винты фиксируют два основных динамика.

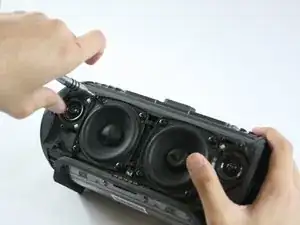

Далее снимите четыре крестообразных винта Phillips длиной 9,75 мм для двух меньших динамиков, отмеченных синим; динамики должны легко извлечься.

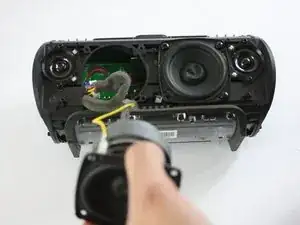

Все динамики подключены через один кабель, отмеченный на предыдущем шаге.
