Замена низкочастотных динамиков (вуферов) JBL Xtreme 4
Появились проблемы со звуком — искажения или гул? Вуферы внутри вашего JBL Xtreme 4 могли быть повреждены. Это руководство поможет вам заменить вуферы в устройстве.
В JBL Xtreme 4 установлены два вуфера. Это руководство применимо к любому из вуферов. Вуферы расположены под наружной панелью на передней стороне устройства.
Перед началом обязательно отключите устройство от любого внешнего источника питания.
Шаг 1
Используйте отвертку Torx T20, чтобы выкрутить два винта 12,5 мм, фиксирующие крышку аккумулятора.
Шаг 2
С помощью ногтя или лопатки подденьте и снимите крышку аккумулятора.
Шаг 3
Снимите аккумулятор, сжав оранжевую ленту и аккуратно потянув аккумулятор вверх и наружу из пазa.
Шаг 4
Вставьте плоский конец лопатки в шов сетчатой крышки рядом с отсеком аккумулятора.
Подденьте с обеих сторон отсека аккумулятора, пока сетчатая крышка не отстегнется.
Шаг 5
Используйте крестовую отвертку, чтобы выкрутить два винта 8,5 мм по обеим сторонам отсека аккумулятора.
Шаг 6
Поднимите динамик из корпуса крышки.
Шаг 7

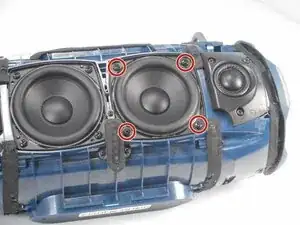

Используйте крестовую отвертку, чтобы выкрутить четыре винта 10,3 мм, фиксирующие вуфер.
Шаг 8

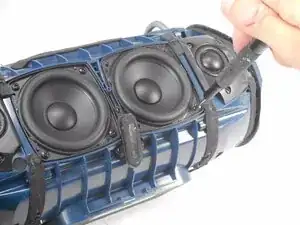

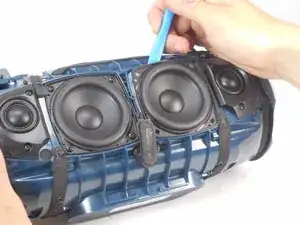

Используйте инструмент для открытия, чтобы приподнять вуфер из шасси.
Осторожно: не натягивайте подключённые кабели.
Шаг 9

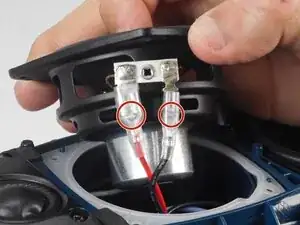

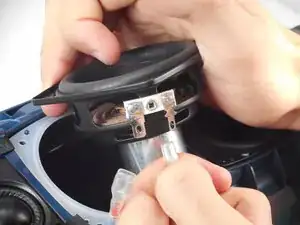

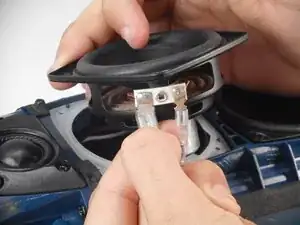

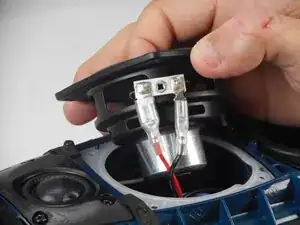

Отключите оба кабеля, сжав защёлку и снимая их с клемм.
Шаг 10

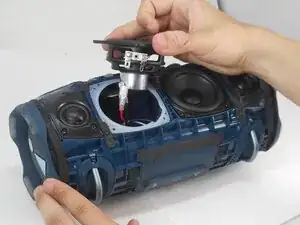

Извлеките вуфер из корпуса устройства.
Повторите процедуру для второго вуфера.
Заключение
Для сборки устройства следуйте вышеописанным шагам в обратном порядке.
Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
