Замена разъёма зарядки JBL Xtreme 4
Возникли проблемы с зарядкой вашего JBL Xtreme 4? Это руководство проведёт вас по шагам замены разъёма зарядки.
Одним из самых распространённых признаков неисправного разъёма зарядки является то, что устройство не заряжается даже при подключении к рабочему источнику питания. Перед началом процесса замены рекомендуем ознакомиться с нашим Руководством по устранению неполадок, чтобы убедиться, что причиной является именно разъём зарядки.
Перед началом замены убедитесь, что устройство выключено и отключено от любого внешнего источника питания.
Шаг 1
Используйте отвертку Torx T20, чтобы удалить два винта длиной 12,5 мм, фиксирующих крышку аккумулятора.
Шаг 2
Используя ноготь или лопатку, приподнимите крышку аккумулятора.
Шаг 3
Извлеките аккумулятор, сжав оранжевую ленту и аккуратно потянув аккумулятор вверх и наружу из гнезда.
Шаг 4
Вставьте плоский конец лопатки в шов сетчатой крышки рядом с отсеком для аккумулятора.
Подденьте с обеих сторон отсека аккумулятора, пока сетчатая крышка не отщёлкнется.
Шаг 5
Используйте крестообразную отвертку, чтобы удалить два винта длиной 8,5 мм по обеим сторонам отсека аккумулятора.
Шаг 6
Поднимите динамик из крышки.
Шаг 7

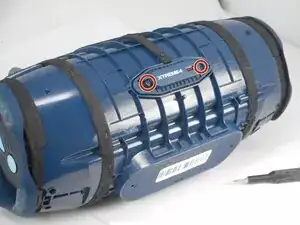

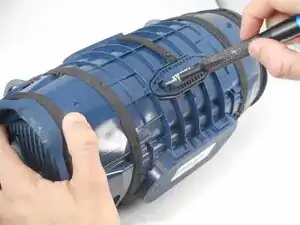

Удалите два винта Phillips длиной 8,5 мм на крышке разъёма зарядки.

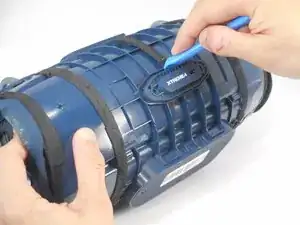

Подденьте крышку инструментом для вскрытия.
Шаг 8

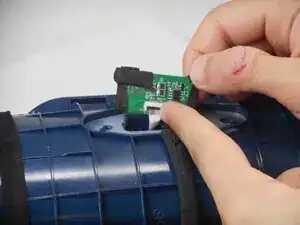

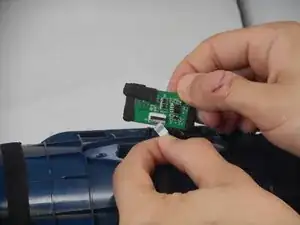

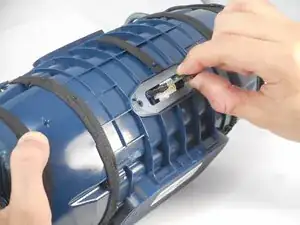

Выньте разъём зарядки из устройства.
Будьте осторожны, не натягивайте подключённые кабели.
Шаг 9

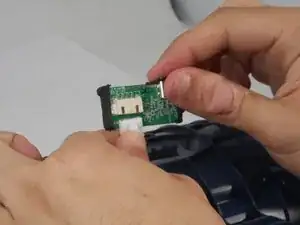

Отключите ленточный кабель, аккуратно потянув его наружу.
Шаг 10

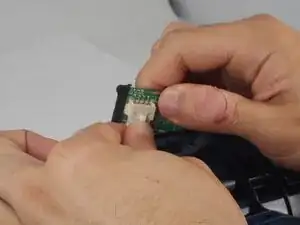

Снимите последнее кабельное соединение, сжав язычок и потянув его прямо из разъёма.
Заключение
Для сборки устройства выполните вышеуказанные шаги в обратном порядке.
Отнесите электронные отходы на переработку, сертифицированную по стандарту R2 или e-Stewards.
Ремонт не прошёл успешно? Попробуйте базовое устранение неполадок или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
