Замена материнской платы JBL Xtreme 4
Материнская плата содержит все основные электронные компоненты, необходимые для воспроизведения музыки в колонке JBL Xtreme 4. Она расположена с правой стороны под пассивным излучателем и платой питания. В некоторых случаях материнскую плату необходимо заменить. Если до этого дойдёт, данное руководство покажет, как это сделать!
Модуль Bluetooth 5.3 также установлен на материнской плате. Если у вас возникли проблемы с Bluetooth, ознакомьтесь с руководством по устранению неисправностей, чтобы определить, требуется ли замена материнской платы.
Перед разборкой электроники обязательно отключите устройство от всех источников питания.
Шаг 1

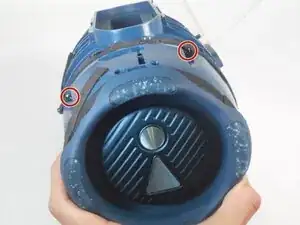

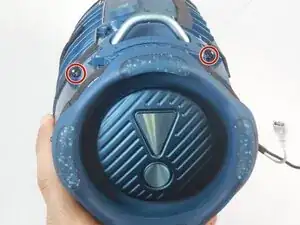

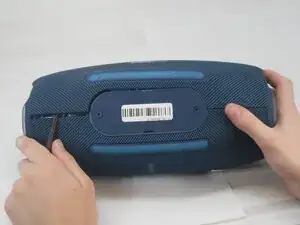

Используйте отвёртку Torx T20, чтобы выкрутить два винта длиной 12,5 мм, крепящих крышку аккумулятора.
Шаг 2

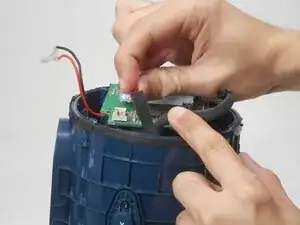

С помощью ногтя или лопатки отогните крышку аккумулятора.
Шаг 3

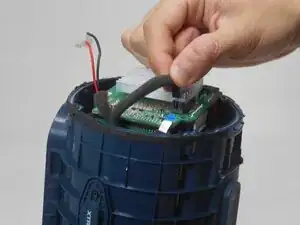

Извлеките аккумулятор, зажав оранжевую ленту и аккуратно потянув аккумулятор вверх и из слота.
Шаг 4

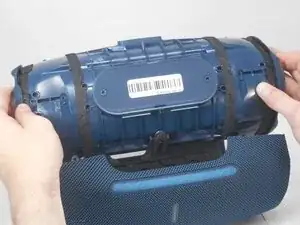

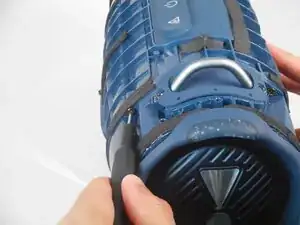

Вставьте плоский конец лопатки в разъём сетчатой крышки рядом с отсеком аккумулятора.
Отогните обе стороны отсека аккумулятора, пока сетчатая крышка не освободится.
Шаг 5

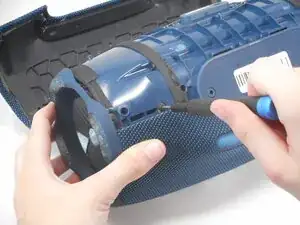

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 8,5 мм с обеих сторон отсека аккумулятора.
Шаг 6

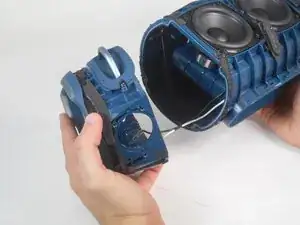

Выньте динамик из корпуса.
Шаг 7

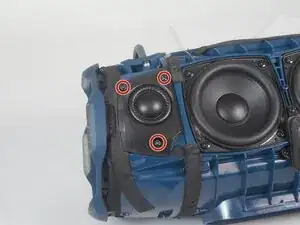

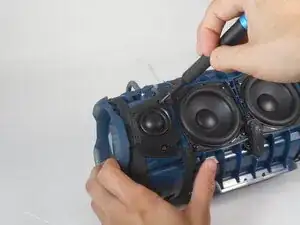

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 8,5 мм, крепящих ВЧ-динамик.
Вытяните ВЧ-динамик из устройства.
Шаг 8

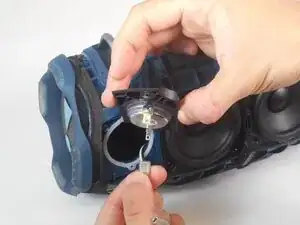

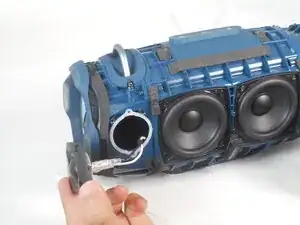

Зажмите разъём кабеля ВЧ-динамиков и отсоедините его.
Повторите предыдущее действие для второго кабеля.
Шаг 9
Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 12,4 мм, крепящих пассивный излучатель.
Шаг 10

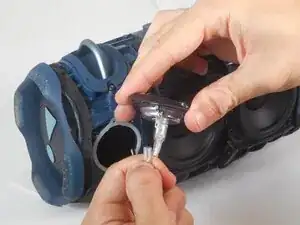

Снимите пассивный излучатель с корпуса колонки.
Шаг 11

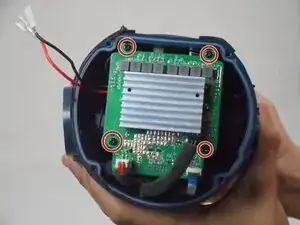

Используйте отвёртку, чтобы выкрутить четыре винта длиной 8,5 мм, крепящих плату питания.
Шаг 12

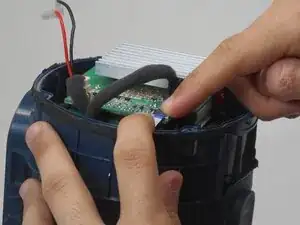

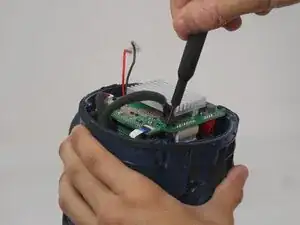

Поднимите чёрную защёлку разъёма ZIF, фиксирующую ленточный кабель.
Вытащите ленточный кабель прямо из разъёма.
Шаг 13

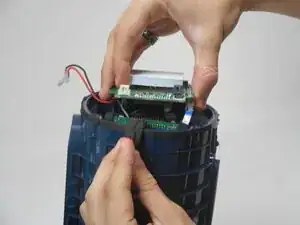

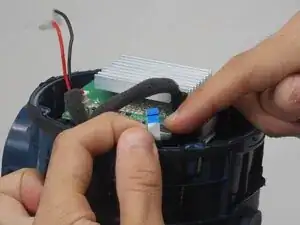

Отсоедините два разъёма кабелей от платы питания, потянув их прямо вверх и из разъёмов.
Шаг 14

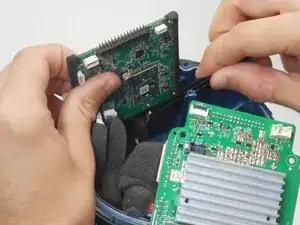

Аккуратно поднимите плату питания и отведите её в сторону, чтобы получить доступ к материнской плате.
Шаг 15

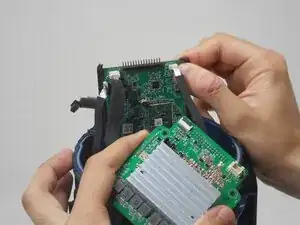

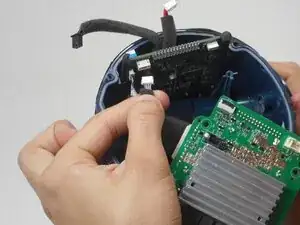

Отсоедините два ленточных кабеля, подключённых к материнской плате.
Шаг 16

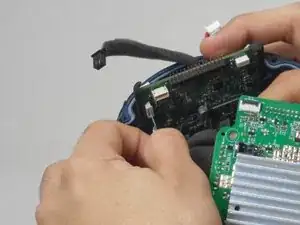

Отсоедините оставшийся разъём кабеля от материнской платы.
Шаг 17
Используйте изогнутые пинцет, чтобы поднять и отключить коаксиальный кабель.
Шаг 18

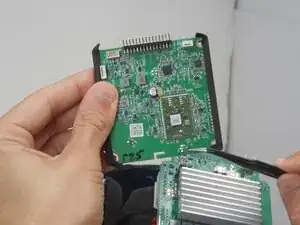

Поднимите материнскую плату из корпуса колонки, чтобы полностью снять её.
Завершение
Чтобы собрать устройство, следуйте приведённым шагам в обратном порядке.
Утилизируйте электронные отходы на предприятиях, сертифицированных по стандарту R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в сообщество Answers.
Перевод руководства с ifixit.com
