Замена платы Velocity PCB на Audio-Technica AT-LP120XUSB

Электроника

Данный гид предоставляет пошаговые инструкции по замене

платы Velocity PCB на моделях AT-LP120XUSB или AT-LP120XBT-USB. Эта процедура используется для устранения следующих проблем: 1) Непостоянная или отсутствующая функциональность при нажатии кнопки Start/Stop или включении ручки On/Off. 2) Мерцающие красные индикаторы на переключателях питания и скорости.

Для выполнения этого ремонта не требуется пайка.

Номер детали платы Velocity PCB — 704-120X-C057, ее можно приобрести напрямую через отдел деталей Audio-Technica: (330)686-3153 доб.5002 || parts@tli-atus.com

Шаг 1

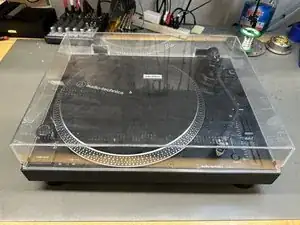

Отключите все кабели от задней части проигрывателя и переместите его на чистую поверхность.

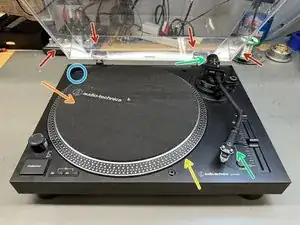

Поставив проигрыватель к себе лицом, снимите следующие аксессуары и зафиксируйте тонарму:

Крышка от пыли и петли

Черный войлочный диск

Пластина

Головка сдек и противовес

Адаптер на 45

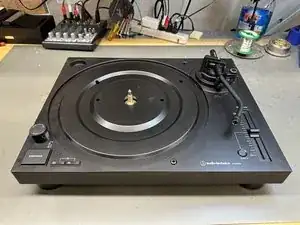

Следует удалить любые другие свободные аксессуары, которые могут находиться на поверхности проигрывателя.

Шаг 2

Перед тем как перевернуть проигрыватель вверх дном, подготовьте крупный мягкий предмет (например, подушку, одеяло и т. д.), чтобы минимизировать возможность повреждения.

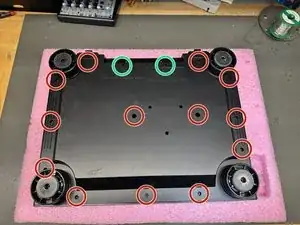

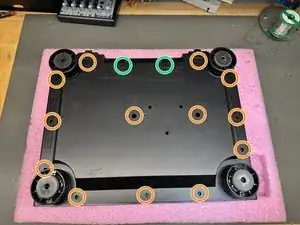

Используя отвертку #PH1, снимите 13 винтов, отмеченных

Используя отвертку #PH0, снимите 2 винта, отмеченных.

Шаг 3

После снятия нижней панели найдите плату Velocity PCB.

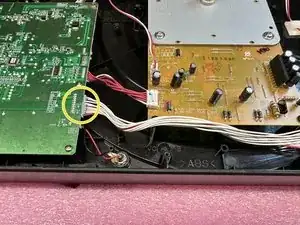

Найдите 3 разъема и отсоедините их от соответствующих плат.

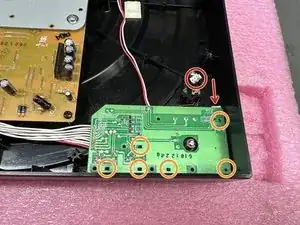

Используя отвертку #PH0, снимите 6 винтов.

После удаления винтов и ослабления разъемов плату Velocity PCB можно извлечь.

Шаг 4

Перед установкой 6 винтов подключите короткий разъем к плате Velocity PCB.

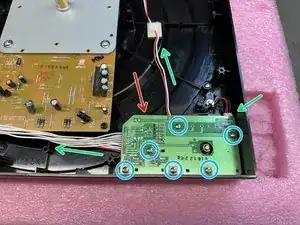

Установите плату Velocity PCB, используя направляющую, и зафиксируйте ее с помощью 6 винтов.

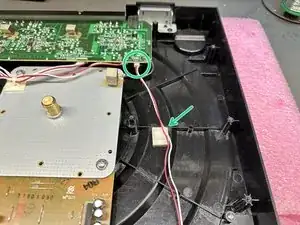

Подключите 2 более длинных разъема к соответствующим платам.

Шаг 5

У

Перевод руководства с ifixit.com
