Замена разъёма питания Amazon Echo Show 10 3-го поколения
Это руководство проведёт Вас через процесс замены разъёма питания внутри устройства Amazon Echo Show 10 3-го поколения. Разъём питания и связанные с ним компоненты отвечают за подачу стабильного питания в устройство от подключаемой сетевой вилки. Если ваше устройство Echo не включается или внезапно отключается, возможно, проблема в разъёме питания внутри устройства и его требуется заменить.
Убедитесь, что до разборки и замены были опробованы другие решения, указанные на странице устранения неполадок для Amazon Echo Show 10 3-го поколения (например, проверка розетки или кабеля питания на повреждения).
Перед началом ремонта выключите устройство и отключите его от электрической розетки.
Шаг 1

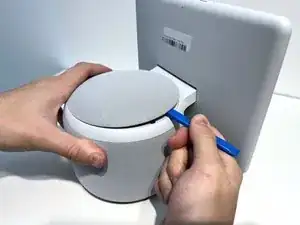

Держа устройство Echo в вертикальном положении, крепко захватите основание и используйте голубой инструмент для вскрытия, чтобы осторожно поддеть крышку от тканевого основания динамика.
Снимите крышку и отложите её в сторону.
Шаг 2

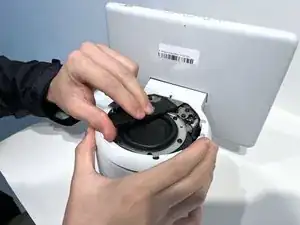

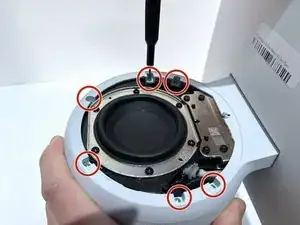

Используйте отвертку TR8 Torx Security, чтобы выкрутить шесть винтов длиной 9 мм по периметру пластикового ободка на верхнем крае устройства.
Шаг 3

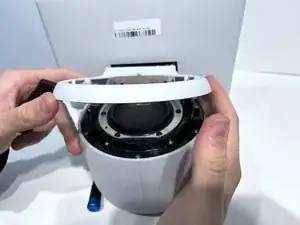

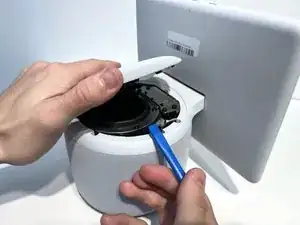

Ослабьте клеевой шов, соединяющий ободок с основной частью, вставив ломик под край и аккуратно проведя им с одной стороны на другую.
Поднимите внешний край пластикового ободка (самый дальний от дисплея), чтобы снять его, и отложите в сторону.
После выкручивания винтов на предыдущем шаге единственное, что удерживает этот компонент — клей. Может потребоваться приложить небольшую силу, чтобы разорвать шов оставшегося клея и снять ободок. Также можно немного нагреть место с помощью iOpener, чтобы ослабить клей.
Шаг 4

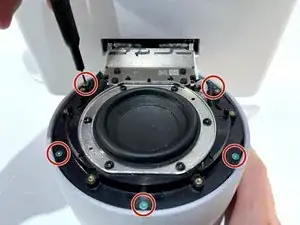

Используйте отвертку Torx T6, чтобы выкрутить пять винтов длиной 10 мм по периметру верхней поверхности основания.
Шаг 5

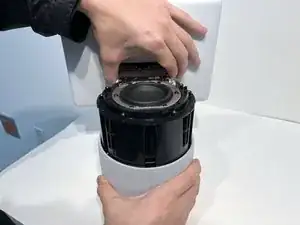

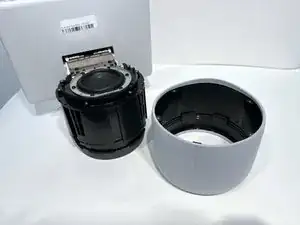

Одной рукой надежно удерживая шею дисплея, а другой — основание устройства, осторожно поднимите устройство из тканевого корпуса.
Отложите корпус в сторону.
Шаг 6
Положите устройство на бок так, чтобы низ был обращён вверх и наружу.

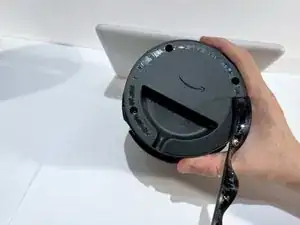

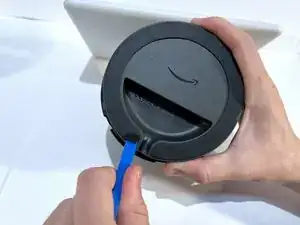

Используйте голубой инструмент для вскрытия вдоль кромки основания, чтобы поддеть клеевую полоску.
Осторожно снимите полоску и отложите её в сторону.
Для отделения резиновой полоски от ножек устройства потребуется небольшая сила.
Шаг 7

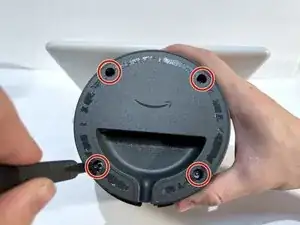

Используйте отвертку Torx T10, чтобы выкрутить четыре винта длиной 9 мм по периметру нижней поверхности устройства.

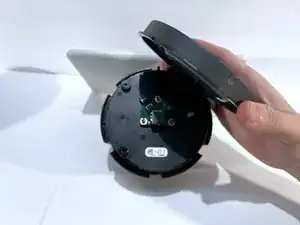

Снимите пластиковую крышку основания и отложите её в сторону.
Шаг 8

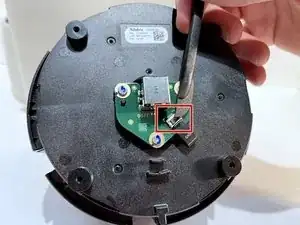

Используйте нейлоновый ломик, чтобы откинуть маленький фиксирующий язычок на разъёме ленточного кабеля и аккуратно выньте кабель.
Шаг 9

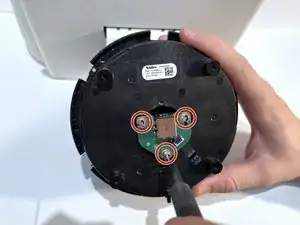

Используйте отвертку Torx T6, чтобы выкрутить три винта длиной 9 мм, крепящие плату питания.
Шаг 10

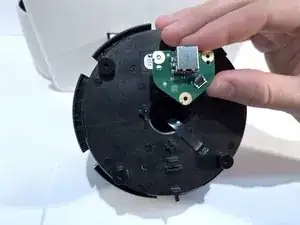

Поднимите плату питания из основания.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
