Замена платы дисплея Amazon Echo Show 10 (3-е поколение)

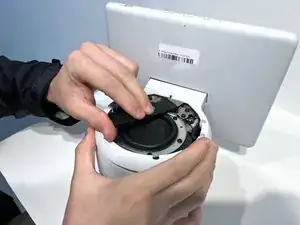

Установите устройство Echo в вертикальное положение, крепко удерживайте основание и используйте синюю лопатку, чтобы осторожно отжать крышку от сетчатого корпуса динамика.

Снимите крышку и отложите в сторону.

Используйте отвертку Torx Security TR8, чтобы выкрутить шесть винтов длиной 9 мм по периметру пластикового ободка на верхнем крае устройства.

Освободите клеевой шов, соединяющий ободок с основной базой, вставив джимми под край и аккуратно проводя им с одной стороны на другую.

Поднимите самый внешний край пластикового ободка (наиболее удалённый от дисплея), чтобы снять его, и отложите в сторону.

После снятия винтов на предыдущем шаге этот компонент держится только на клее. Может потребоваться небольшая сила, чтобы разорвать шов остаточного клея и снять ободок. Также можно слегка нагреть клей с помощью iOpener, чтобы ослабить адгезию.

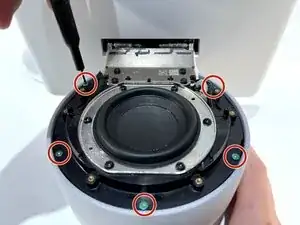

Используйте отвертку Torx T6, чтобы выкрутить пять винтов длиной 10 мм по периметру верхней поверхности базы.

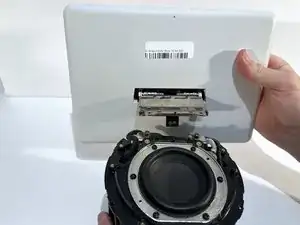

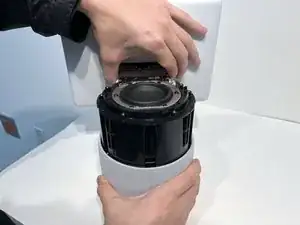

Одной рукой надежно держите шейку дисплея, а другой — основание устройства, осторожно поднимите устройство из сетчатого корпуса.

Отложите корпус в сторону.

Наклоните устройство так, чтобы нижняя часть дисплея и его шейка были повернуты к вам.

Возможно, потребуется помощь, чтобы удерживать его в этом положении. В качестве альтернативы можно положить устройство на мягкую поверхность, чтобы оно не повредилось.

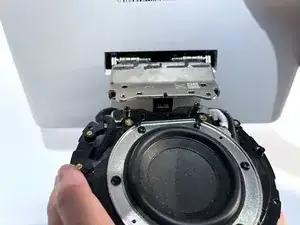

Используйте отвертку Torx T6, чтобы выкрутить два винта длиной 5 мм с нижней стороны шейки дисплея.

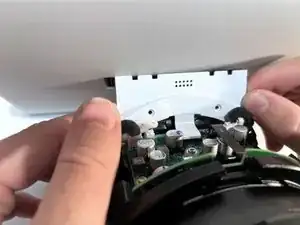

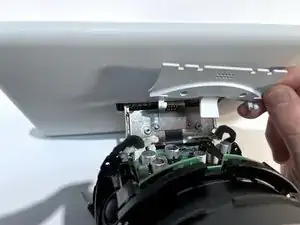

Поднимите пластину вверх, чтобы снять её с шейки устройства.

Отложите её для сборки.

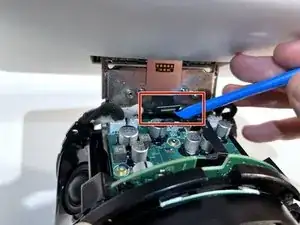

Используйте инструмент для вскрытия, чтобы поднять маленький фиксирующий язычок на разъёме ленточного кабеля, расположенном в центре открытой нижней части шейки дисплея.

Аккуратно извлеките кабель.

Верните устройство в вертикальное положение.

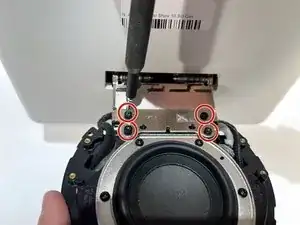

Используйте отвертку Torx Security TR10, чтобы выкрутить четыре винта длиной 11 мм с верхней части шейки дисплея.

Осторожно поднимите дисплей вместе с прилегающей шейкой и снимите их с базы.

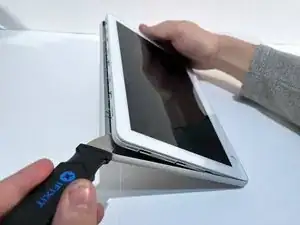

Вставьте джимми вдоль шва между экраном и корпусом и проведите им вдоль длины, чтобы разделить две части.

Для этого шага может понадобиться аккуратно приложить силу, чтобы разделить части. Соединение особенно плотное в четырёх углах. Используйте iOpener, чтобы ослабить небольшое количество клея.

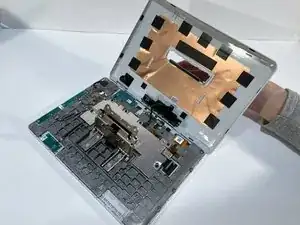

Осторожно отделите дисплей от основания.

В верхнем углу имеется небольшое количество клея, скрепляющего два компонента, поэтому при разделении может потребоваться приложить больше усилий.

Не тяните дисплей резко — он соединён кабелем.

Удерживайте дисплей под углом, отводя его от платы, чтобы обеспечить свободный обзор и сохранить провис ленточного кабеля.

Поместите наконечник инструмента для вскрытия под край разъёма дисплея и подденьте разъём прямо вверх из его гнезда.

Будьте очень осторожны и поддешивайте только под край разъёма, а не под само гнездо. Если вы подднёте под гнездо, вы отделите его от платы, что потребует специализированной микропайки и оборудования для ремонта.

Отложите дисплей.

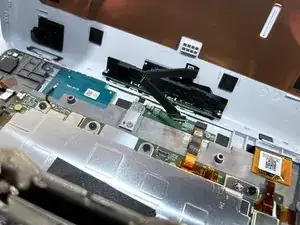

Поместите наконечник инструмента для вскрытия под край оранжевого разъёма и подденьте его прямо вверх из гнезда.

Для повторного подключения аккуратно совместите разъём с гнездом и нажмите вниз кончиком пальца — сначала с одной стороны, затем с другой — до характерного щелчка.

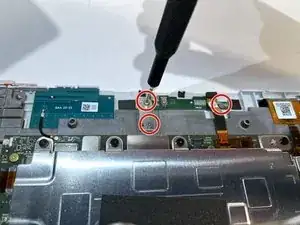

Используйте отвертку Torx T5, чтобы выкрутить два винта длиной 4 мм с кронштейна, закрывающего плату микрофона, и один винт длиной 4 мм, фиксирующий саму плату.

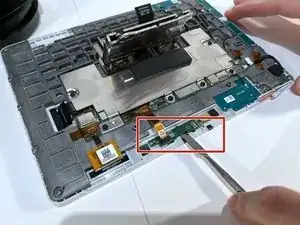

Используйте лопатку, чтобы поддеть под плату микрофона и аккуратно послаблять соединительный клей.

Плата приклеена, поэтому используйте лопатку, чтобы разъединить клей. Это может занять некоторое время; действуйте терпеливо, чтобы не повредить устройство.

Компонент микрофона хрупкий и относительно тонкий, поэтому при разрушении адгезии рекомендуется применять бережный подход.

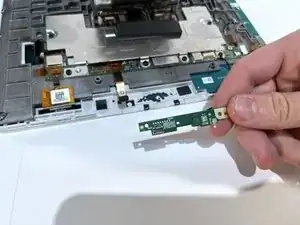

После разрыва клеевого шва аккуратно поднимите и снимите плату микрофона.

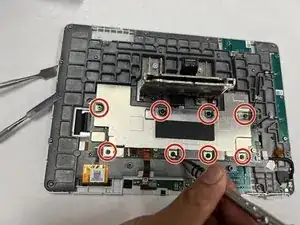

Снимите восемь чёрных винтов Torx T5 длиной 8 мм с серебряной панели.

Используйте пинцет, чтобы снять оранжевую ленту с верхней части каждого ленточного кабеля.

Пинцетом осторожно вытяните каждый ленточный кабель прямо из его разъёма.

Не скручивайте и не вырывайте ленточный кабель.

Убедитесь, что микрофон сначала отключён от остальной части дисплея!

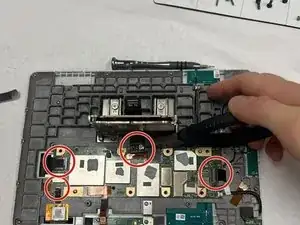

Используйте наконечник лопатки, чтобы поддеть и отключить три чёрных антенных кабеля, подключённых к плате дисплея.

Старайтесь поддевать как можно ближе к точке соединения, чтобы избежать повреждения кабелей.

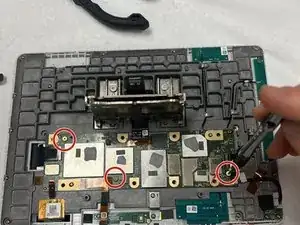

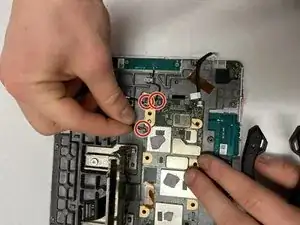

Снимите три золотых винта длиной 7 мм с помощью отвертки Torx T5.

Осторожно снимите плату.
