Замена материнской платы Amazon Echo Show
Материнская плата является ключом к функционированию всех остальных частей Alexa, поэтому многие загадочные проблемы могут быть связаны с неисправностью материнской платы. Как всегда, убедитесь, что Вы заземлились и устранили статическое электричество, прикоснувшись к металлической поверхности перед тем, как касаться каких-либо цепей.
Шаг 1

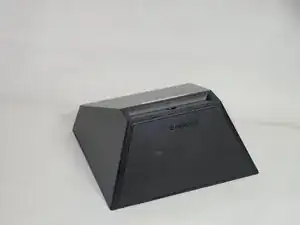

Сначала аккуратно снимите резиновую ножку, приклеенную к устройству.
Шаг 2

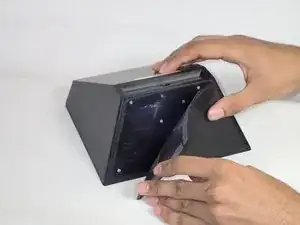

Осторожно отклейте нижнюю накладку, чтобы достать винты крепления.

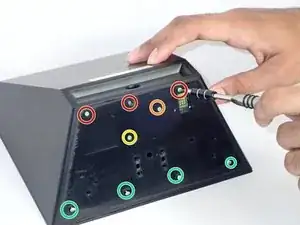

Уберите три серебряные винта Torx T5 1.4 мм в верхнем ряду.
Уберите один зелёный винт Torx T5 1 мм в середине.
Уберите один чёрный винт Torx 1.5 мм.
Уберите три зелёных винта Torx T5 1 мм из нижнего ряда.
Шаг 3

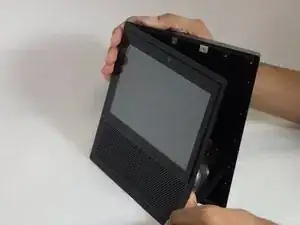

После удаления винтов возьмитесь за переднюю панель и отделите её от задней. Это откроет внутреннюю часть устройства.
Используйте пинцет или руки, чтобы аккуратно отсоединить красные провода, соединяющие динамики с блоком питания.
Визуально найдите материнскую плату внутри устройства. Это большая зелёная плата прямо над динамиками.
Шаг 4

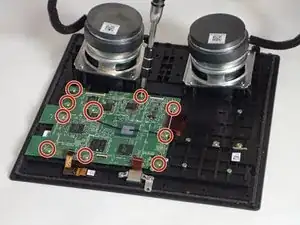

Открутите десять винтов Torx T5 1 мм, которые крепят материнскую плату.
Шаг 5

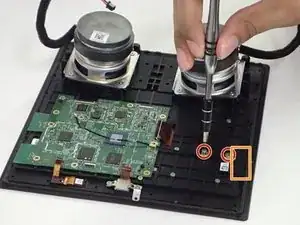

Уберите два винта Torx T5 1 мм, удерживающих провод, подключенный к материнской плате.

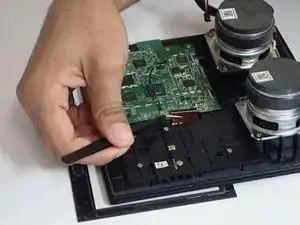

Уберите небольшой кусочек чёрной изоляционной ленты, прикреплённой к проводу.
Шаг 6
После того как все винты будут убраны, вы сможете аккуратно поднять материнскую плату вверх и извлечь её из устройства.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке. Убедитесь, что кольцо на чёрном проводе прикреплено между платой и винтом, а чёрная лента на конце также выровнена.
Перевод руководства с ifixit.com
