Замена динамика в Amazon Echo Show 10 3-го поколения
Этот гид проведет вас через процесс замены динамика, который находится внутри вашего устройства Amazon Echo Show 10 3-го поколения. Динамик отвечает за воспроизведение низкочастотных звуков и может потребовать замены, если он не работает должным образом. Неполадки в этом компоненте могут проявляться в виде искаженного звука или полного отсутствия звука.
Убедитесь, что вы попробовали другие решения, представленные на странице устранения неполадок Amazon Echo Show 10 3-го поколения (например, снятие отключения звука или отключение режима «Не беспокоить»), прежде чем приступать к разборке и замене.
Этот гид по замене требует от пользователя пайки компонентов внутри устройства. Для получения дополнительной информации о том, как паять и распаивать соединения, пожалуйста, обращайтесь к руководству, ссылку на которое вы можете найти здесь.
Шаг 1

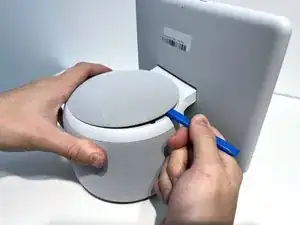

Держите устройство в вертикальном положении, крепко схватите основание и используйте синюю лопатку, чтобы аккуратно поддеть крышку от сетчатой основы динамика.
Снимите крышку и отложите ее в сторону.
Шаг 2

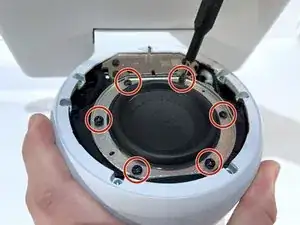

Используйте отвертку Phillips #2, чтобы удалить шесть винтов длиной 13 мм по периметру динамика.
Шаг 3

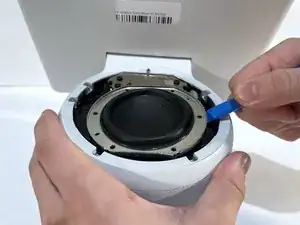

Используйте открывающее средство, чтобы поддеть вдоль края динамика.
Осторожно поднимите динамик из устройства.
Динамик соединен с кабелем, поэтому не дергайте его, иначе повредите разъем.
Шаг 4

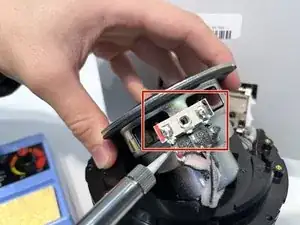

Наклоните динамик так, чтобы сторона с кабелями была направлена вверх.
Распаивайте три отдельных соединителя кабелей от динамика, подключенных к плате, с помощью паяльника.
Для получения информации о пайке обратитесь к руководству по пайке и распайке соединений.
Шаг 5

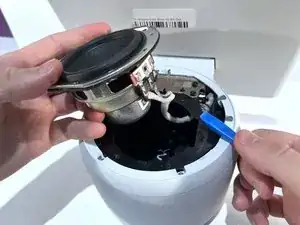

После распайки трех кабелей поднимите динамик из корпуса устройства.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
