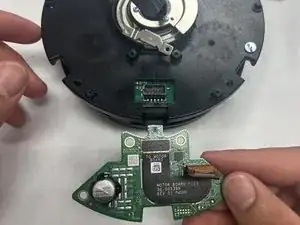

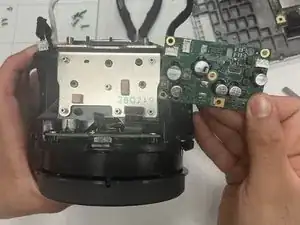

Замена печатной платы динамика Amazon Echo Show 10 3-го поколения

Электроника

Это руководство проведёт вас через процесс замены печатной платы динамика в устройстве Amazon Echo Show 10 3-го поколения. Перед началом ознакомьтесь с руководством по замене высокочастотного динамика, чтобы получить доступ к камере.

Шаг 1

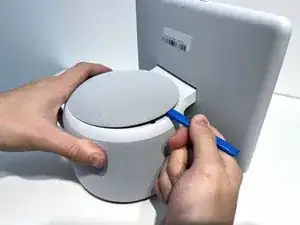

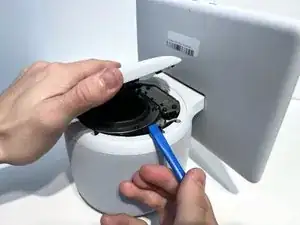

Установив устройство вертикально, крепко удерживайте основание и с помощью синего инструмента для вскрытия аккуратно отделите крышку от решётки динамика.

Снимите крышку и отложите её в сторону.

Шаг 2

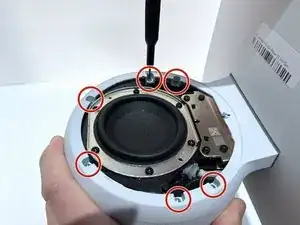

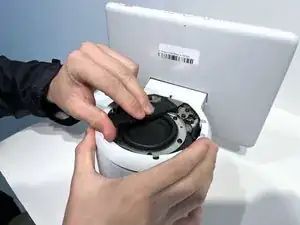

Используя отвёртку Torx TR8 с защитой от несанкционированного доступа, удалите шесть винтов длиной 9 мм по периметру пластиковой рамки на верхнем краю устройства.

Шаг 3

Освободите клеевое соединение, фиксирующее рамку к основанию, вставив лопатку под кромку и аккуратно перемещая её с одной стороны на другую.

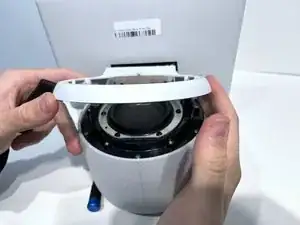

Поднимите внешний край пластиковой рамки (наиболее удалённый от дисплея), чтобы снять её, и отложите в сторону.

После удаления винтов, единственным удерживающим элементом этой детали является клей. Возможно, потребуется приложить небольшое усилие, чтобы преодолеть герметичное соединение, образованное остатками клея. Вы также можете немного нагреть соединение при помощи iOpener, чтобы размягчить клей.

Шаг 4

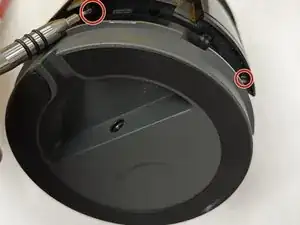

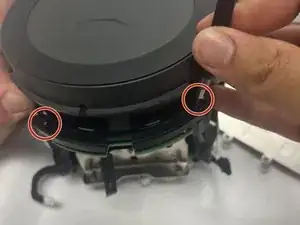

Используя отвёртку Torx T6, удалите пять винтов длиной 10 мм по периметру верхней поверхности основания.

Шаг 5

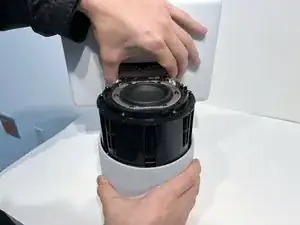

Одной рукой крепко удерживайте шейку дисплея, а другой — основание устройства, после чего аккуратно извлеките устройство из сетчатой оболочки.

Отложите оболочку в сторону.

Шаг 6

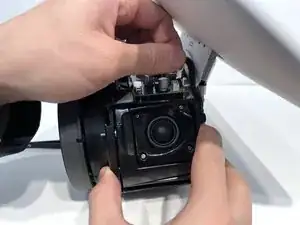

Поверните устройство на бок так, чтобы внешняя часть высокочастотного динамика была обращена к вам.

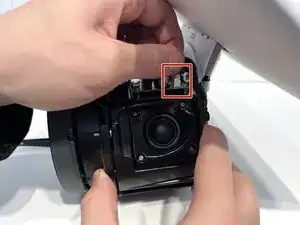

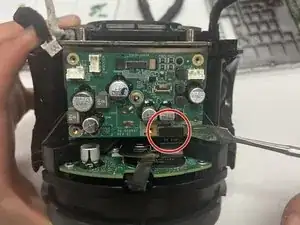

Разъедините трёхконтактный разъём, соединяющий высокочастотный динамик с основанием, пальцами. Держите разъём как можно ближе к основанию провода и аккуратно вытяните его прямо вверх из разъёма.
