Замена поворотного мотора Amazon Echo Show 10 3‑го поколения

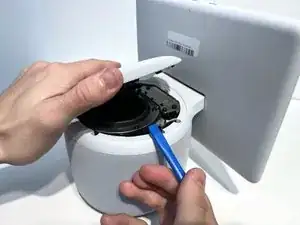

Держа устройство Echo в вертикальном положении, крепко захватите основание и с помощью синего лопатки аккуратно подденьте крышку от сетчатого динамического основания.

Снимите крышку и отложите в сторону.

Используйте отвертку Torx Security TR8, чтобы выкрутить шесть винтов длиной 9 мм по периметру пластикового ободка на верхней кромке устройства.

Освободите клейкое уплотнение, соединяющее ободок с основной частью, вставив джимми под край и аккуратно проведя им от одного края к другому.

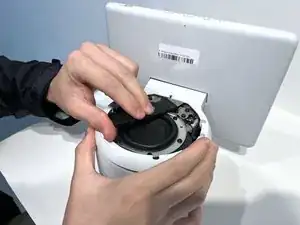

Поднимите внешний край пластикового ободка (самый удалённый от дисплея), чтобы снять его, и отложите в сторону.

После удаления винтов на предыдущем шаге этим компонентом удерживает только клей. Возможно, потребуется приложить небольшую силу, чтобы разорвать соединение остатков клея и снять ободок. Также можно слегка нагреть клей с помощью iOpener, чтобы ослабить адгезию.

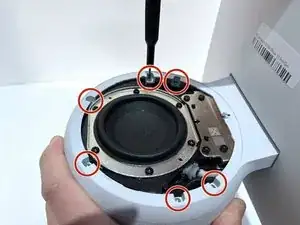

Используйте отвертку Torx T6, чтобы выкрутить пять винтов длиной 10 мм по периметру верхней поверхности основания.

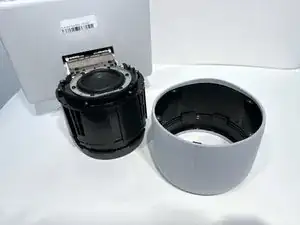

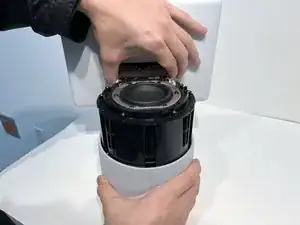

Одной рукой надёжно удерживая шею дисплея, а другой — основание устройства, аккуратно поднимите устройство из сетчатого кожуха.

Отложите кожух в сторону.

Положите устройство на бок так, чтобы дно было обращено вверх и наружу.

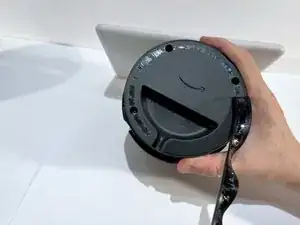

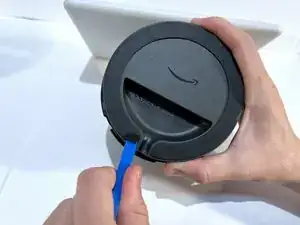

С помощью синей лопатки подденьте по краю резиновую клейкую полоску.

Аккуратно снимите полоску и отложите в сторону.

Для отделения резиновой полоски от ножек устройства потребуется небольшая сила.

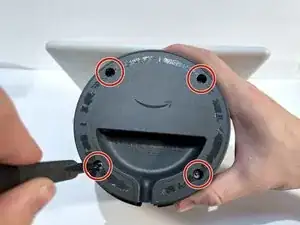

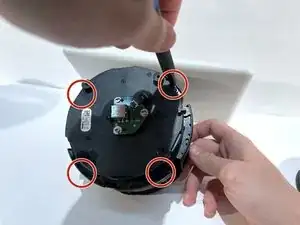

Используйте отвертку Torx T10, чтобы выкрутить четыре винта длиной 9 мм по периметру нижней поверхности устройства.

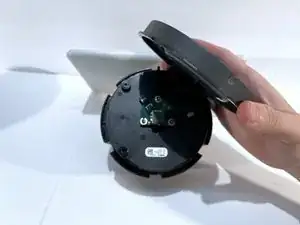

Снимите пластиковую нижнюю крышку и отложите её в сторону.

Используйте отвертку Torx T10, чтобы выкрутить четыре винта длиной 11 мм, крепящие кронштейн мотора на выступающем бортике внизу устройства.

Наклоните устройство так, чтобы сторона основания под соединением с дисплеем была обращена вверх и хорошо видна.

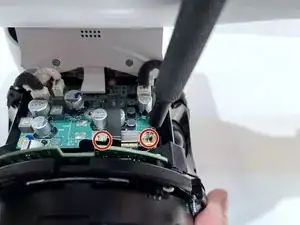

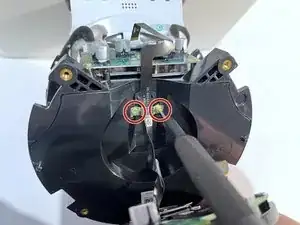

Используйте отвертку T6 Torx, чтобы выкрутить два винта длиной 7 мм из кронштейна, закрывающего шлейф, подключённый к моторному кронштейну.

С помощью пинцета с тупыми концами аккуратно снимите кронштейн шлейфа и отложите его в сторону.

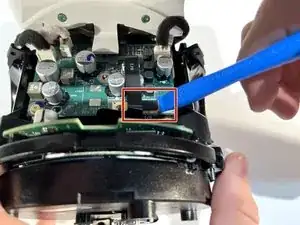

Поместите наконечник монтажного инструмента под край пресс‑коннектора и подденьте коннектор прямо вверх, чтобы вынуть его из разъёма.

Будьте очень осторожны и подденьте только край коннектора, а не сам разъём. Если поддеть разъём, вы оторвёте его от платы, что потребует микропаяльных навыков и специализированного оборудования для ремонта.

Для повторного подключения аккуратно совместите коннектор с разъёмом и нажмите вниз пальцем — сначала с одной стороны, затем с другой — до щелчка.

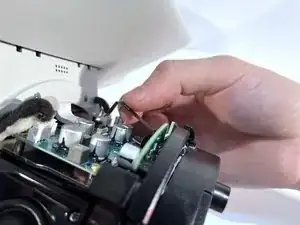

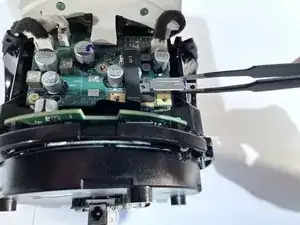

С помощью пинцета с тупыми концами поднимите заднюю часть разъёма, чтобы отсоединить шлейф от гнезда.

Захватите шлейф пинцетом или пальцами и аккуратно потяните его от платы.

Убедитесь, что шлейф удерживается только своим соединением с мотором и серебристым кронштейном на нижней стороне основания.

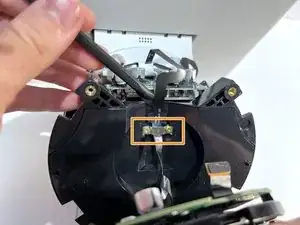

Используйте отвертку T6 Torx, чтобы выкрутить два винта длиной 7 мм из серебристого кронштейна кабеля на моторном кронштейне.

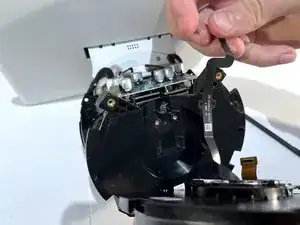

Снимите кронштейн, отведите шлейф и извлеките мотор.

Шлейф закреплён небольшой точкой клея над кронштейном. Аккуратно оторвите шлейф, чтобы разорвать соединение, либо используйте нейлоновую лопаточку, чтобы пройти сквозь клей.
