Замена материнской платы Amazon Echo Show 10 3-го поколения

Установите устройство Echo в вертикальное положение, крепко держите основание и используйте синюю лопатку, чтобы аккуратно поддеть крышку от сетчатой основы динамика.

Снимите крышку и отложите её в сторону.

Используйте отвёртку Torx Security TR8, чтобы выкрутить шесть винтов длиной 9 мм по периметру пластиковой рамки на верхнем крае устройства.

Ослабьте клейкое уплотнение, соединяющее рамку с основной частью, вставив лопатку под край и осторожно проводя по всей длине от одного края к другому.

Поднимите наружный край пластиковой рамки (самый удалённый от дисплея), чтобы снять её, и отложите в сторону.

После удаления винтов на предыдущем шаге единственным элементом, удерживающим эту деталь на месте, является клей. Возможно, потребуется приложить небольшое усилие, чтобы нарушить герметичность оставшегося клея и снять рамку. Также можно слегка прогреть клей с помощью iOpener, чтобы ослабить адгезию.

Используйте отвёртку Torx T6, чтобы выкрутить пять винтов длиной 10 мм по периметру верхней поверхности основания.

Одной рукой крепко удерживайте шейку дисплея, другой — основание устройства, осторожно поднимите устройство из сетчатой оболочки.

Отложите оболочку в сторону.

Поверните устройство на бок лицевой стороной твиттера к себе.

Отсоедините 3-контактный разъём, подключающий твиттер к основанию, пальцами. Держите разъём как можно ближе к основанию провода и вынимайте его строго вверх из гнезда.

Используйте крестообразную отвёртку, чтобы выкрутить четыре винта длиной 10 мм, крепящие твиттер к основной платформе динамика.

Снимите твиттер.

Повторите предыдущие шаги, если необходимо снять второй твиттер.

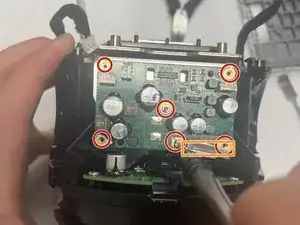

Снимите шесть винтов длиной 6.8 мм с помощью отвёртки Torx T6.

Снимите металлический кронштейн.

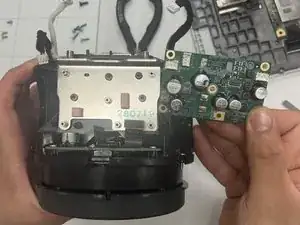

Снимите материнскую плату.
