Замена кнопок Amazon Echo Show 15
Если кнопки на устройстве Amazon Echo Show 15 (модель H6Y2A5) не реагируют или требуют чрезмерного усилия для нажатия, воспользуйтесь этим руководством, чтобы заменить неисправные кнопки.
Кнопки на Echo Show 15 играют важную роль в навигации и управлении устройством. Проблемы с неисправными или плохо нажимающимися кнопками могут нарушить комфорт использования.
Перед началом замены убедитесь, что устройство полностью выключено и отключено от всех источников питания. Данное руководство содержит пошаговые инструкции по замене кнопок и восстановлению оптимальной работоспособности Amazon Echo Show 15.
Шаг 1
Удалите четыре белых наклейки с задней панели устройства.
Поскольку наклейки зафиксированы прочным клеем, рекомендуется слегка нагреть их, чтобы облегчить удаление.
Для этого шага лучше всего подойдёт фен.
Шаг 2
Открутите четыре винта длиной 50 мм с помощью отвёртки Torx T3.
Отсоедините боковые защёлки и снимите заднюю панель устройства.
Шаг 3
В правом верхнем углу вы найдёте небольшую чёрную панель.

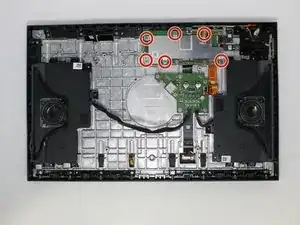

Открутите пять винтов длиной 2 мм с помощью отвёртки Torx T5.
Открутите два винта длиной 5 мм с помощью отвёртки Torx T3.
Отсоедините оба конца разъёма от основного устройства.
Снимите чёрную панель.
Шаг 4

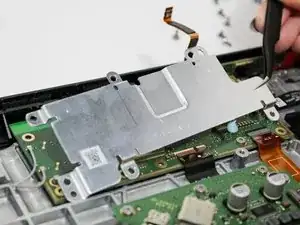

Открутите пять винтов длиной 3 мм с металлической защитной пластины с помощью отвёртки Torx T5.
Снимите металлическую защитную пластину.
Металлическая защитная пластина приклеена к материнской плате. Может потребоваться приложить больше усилий.

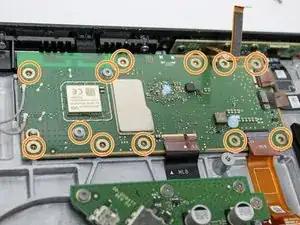

Открутите двенадцать винтов длиной 3 мм с материнской платы с помощью отвёртки Torx T5.
Шаг 5

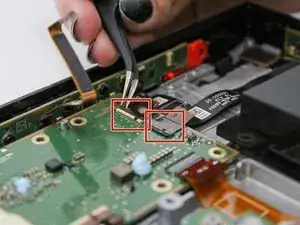

Отсоедините разъёмы камеры и кнопок от материнской платы.
Отсоедините разъёмы блока питания и динамиков от материнской платы.

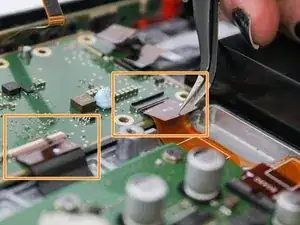

Отсоедините маленькие белые коаксиальные кабели от материнской платы.
Эти разъёмы будут использоваться повторно, поэтому обращайтесь с ними очень осторожно. Маленькие белые разъёмы нужно снимать, потянув их вверх.
Шаг 6

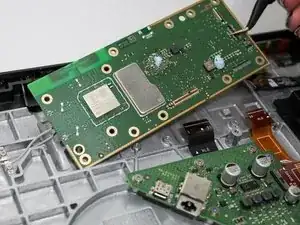

Извлеките материнскую плату из основного устройства.
Шаг 7

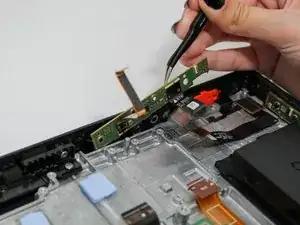

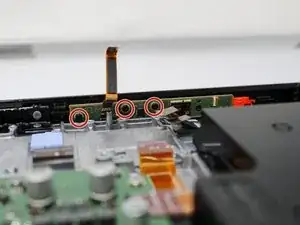

Открутите три винта длиной 3 мм с зелёной панели в правом верхнем углу устройства с помощью отвёртки Phillips #1.

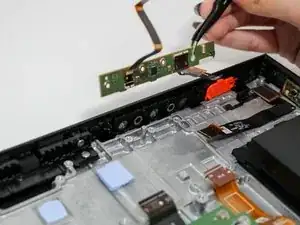

Снимите зелёную панель.
Зелёная панель приклеена к основному устройству. Вам потребуется приложить немного больше усилий, чтобы снять её.
Шаг 8

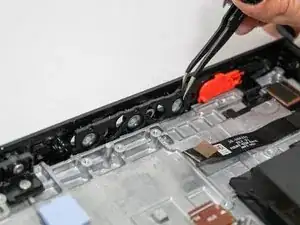

Снимите резиновую часть кнопок.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
