Замена камеры Amazon Echo Show 10 3-го поколения

Вставьте джимми вдоль шва между экраном и корпусом и проведите им по длине, чтобы разделить две части.

Для этого шага может потребоваться аккуратно приложить некоторое усилие, чтобы разделить части. Соединение особенно плотное в четырех углах. Используйте iOpener, чтобы ослабить небольшое количество клея.

Осторожно отделите дисплей от основания.

В верхнем углу между двумя компонентами имеется небольшое количество клея, из‑за чего при отделении может потребоваться приложить больше усилий.

Не рвите дисплей резко — он подключен кабелем.

Держите дисплей под углом от платы, чтобы обеспечить обзор, при этом оставив ленточный кабель с запасом.

Поместите наконечник монтажного инструмента под край разъема дисплея и подденьте разъем прямо вверх из его гнезда.

Будьте очень осторожны и поддевайте только край разъема, а не само гнездо. Если поддеть гнездо, вы оторвёте его от печатной платы — для ремонта потребуются специализированные навыки микропайки и оборудование.

Отложите дисплей в сторону.

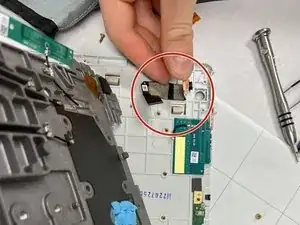

Поместите наконечник монтажного инструмента под край оранжевого разъема и подденьте его прямо вверх из гнезда.

Для повторного подключения аккуратно совместите разъем с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не защёлкнется на месте.

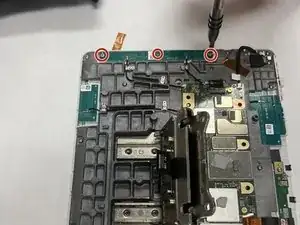

Используйте отвертку Torx T5, чтобы вынуть два винта 4 мм из кронштейна, закрывающего плату микрофона, и один винт 4 мм, удерживающий саму плату.

Используйте лопатку, чтобы поддеть плату микрофона и аккуратно отделять клей, соединяющий её.

Плата приклеена, поэтому используйте лопатку, чтобы ослабить клей. Это может занять некоторое время — будьте терпеливы, чтобы не повредить устройство.

Компонент микрофона хрупкий и относительно нежный, поэтому рекомендуется аккуратно разрушать клей.

После разрушения клеевого слоя аккуратно приподнимите и снимите плату микрофона.

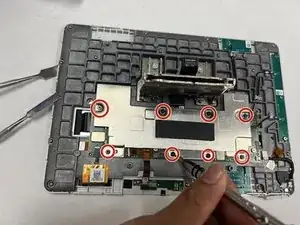

Удалите восемь винтов Torx T5 с серебристой панели:

Восемь черных винтов 7,8 мм

Не давите сильно отверткой Torx — резьба в пластике легко срывается.

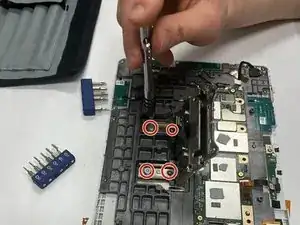

Удалите крепёжные винты с помощью отвертки Torx T10:

Четыре винта 7,7 мм

Эти винты фиксируют внутреннюю рамку, поэтому панель может немного сместиться после ослабления.

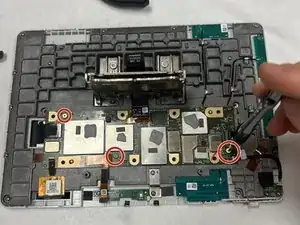

Снимите три винта Torx T5, удерживающие плату:

Три винта 3,9 мм

Плата всё ещё будет соединена ленточными кабелями снизу. Не тяните её вверх с силой.

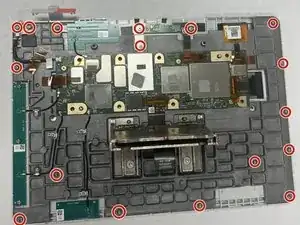

Удалите семнадцать винтов Torx T5 на панели

Семнадцать серебристых винтов 5,6 мм

Винты могут выглядеть похожими, но этот набор чуть длиннее. Храните их отдельно, чтобы избежать путаницы позже.

Осторожно отключите ленточные кабели с помощью прочной лопатки.

Ленточные кабели легко рвутся — поднимите защёлку разъёма перед вытаскиванием кабеля.

При обратной сборке убедитесь, что каждая защёлка защёлкнулась, чтобы полностью зафиксировать ленточные кабели.

Снимите три винта панели с помощью отвертки Torx T5:

Три золотистых винта 6,9 мм

Эти винты удерживают внутренний кронштейн камеры.

Снимите защитный слой

Удалите свободные печатные платы

При сборке снова проложите каждую ленточную и проводную трассу так же, как было ранее, чтобы не защемить проводку.

Теперь у вас есть доступ к камере.
