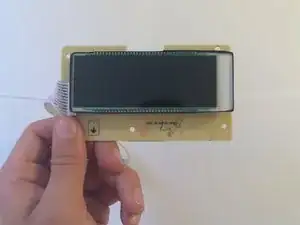

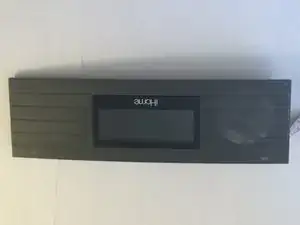

Замена экрана дисплея iHome iBN97

Электроника

В этом руководстве показано правильное разборка этой модели iHome для замены экрана с отображением времени. Если требуется замена других компонентов (динамиков, резервной батареи и т. п.), это руководство также покажет, как добраться до этих компонентов.

Шаг 1

При разборке потребуется снять множество компонентов и винтов. Обязательно запомните, какие винты куда идут, и не теряйте детали.

Все винты имеют размер 2, за исключением винтов в шаге 9.

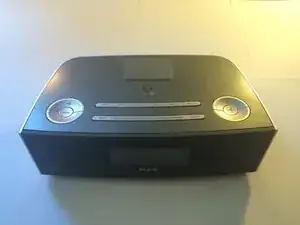

Переверните iHome вверх дном.

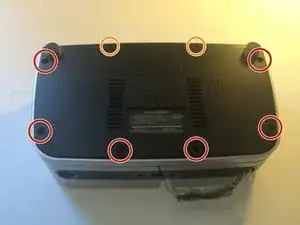

Вы увидите шесть утопленных винтов с крестообразной головкой.

Вы также увидите 2 видимых винта с крестообразной головкой.

С помощью отвертки с длинным жалом крестовой формы выкрутите винты.

Отвертка с длинным жалом нужна только для этого шага. Если она пригодится и в следующих шагах — это допустимо; просто используйте подходящий инструмент для каждой задачи.

Шаг 2

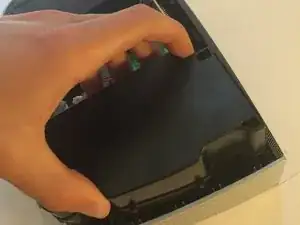

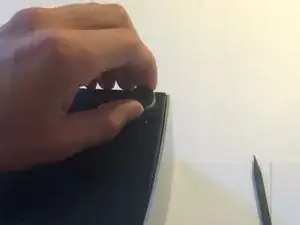

Небольшим приподнимите переднюю часть с опорой.

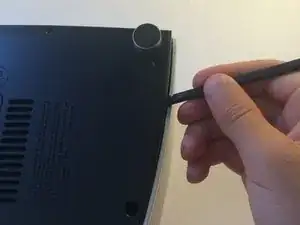

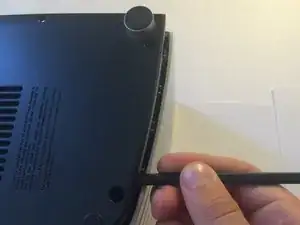

Вставьте плоский конец лопатки и проведите им вдоль кромки.

Корпус должен легко отщелкнуться. Снимите деталь, подняв её прямо вверх.

Шаг 3

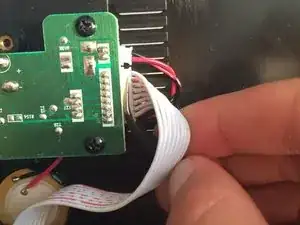

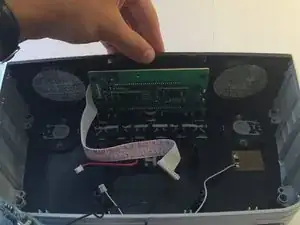

С помощью пинцета отсоедините разъём ленточного кабеля у резервной батареи.

Не тяните за сами кабели. Это может привести к их повреждению.

Если пинцет использовать слишком сложно, можно воспользоваться пальцами, лишь бы не создавать сильного натяжения на кабели.

Шаг 4

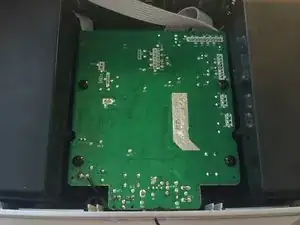

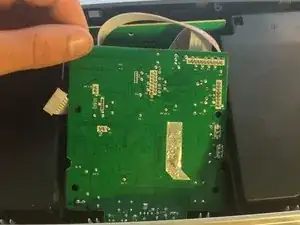

Удалите 4 винта, расположенные на плате управления.

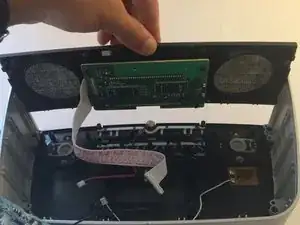

Осторожно приподнимите переднюю часть платы к себе.

Не вытягивайте её резко — к плате всё ещё подключено много кабелей.

Шаг 5

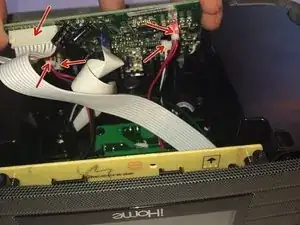

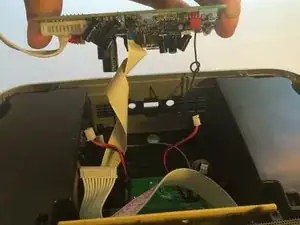

Отсоедините 4 двухпроводных разъёма и ленточный кабель, подключенные к блоку.

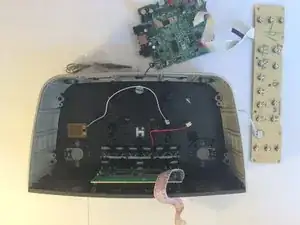

Плата управления всё ещё будет прикреплена к устройству плоским ленточным кабелем и антенным проводом.

Положите плату управления рядом с устройством.

Шаг 6

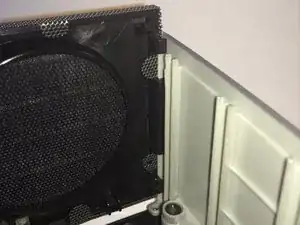

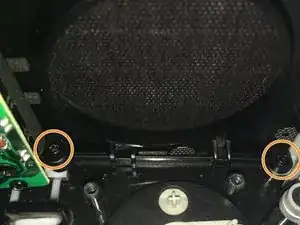

Снимите 4 винта с крестообразной головкой, крепящие динамики к корпусу.

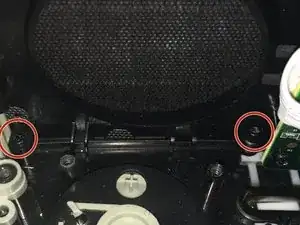

Для каждого динамика есть ещё по 2 винта. Динамики симметричны. Снимите 4 винта, чтобы освободить оба динамика.

Осторожно приподнимите каждый динамик и отложите в сторону.

Шаг 7

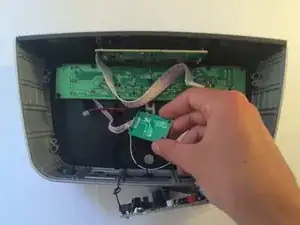

Снимите 4 винта с крестообразной головкой, крепящие маленькую плату Bluetooth.

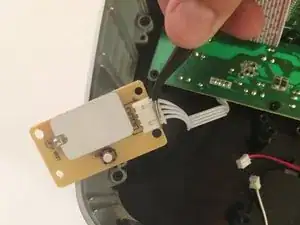

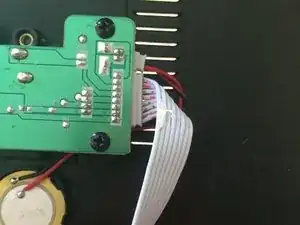

С помощью пинцета отсоедините разъём ленточного кабеля.

Отложите плату Bluetooth в сторону.

Шаг 8

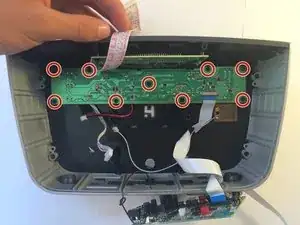

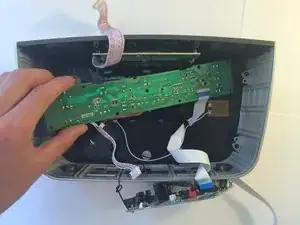

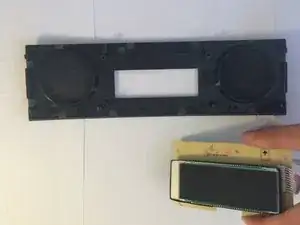

Снимите 9 винтов с крестообразной головкой, которые крепят плату переключателей к корпусу.

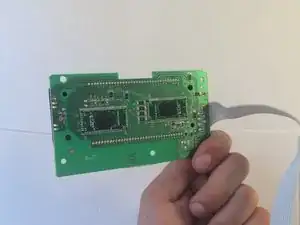

Снимите плату переключателей и отложите её за пределы корпуса, чтобы она не мешала.

Плата переключателей подключена плоским ленточным кабелем к плате управления, которая прикреплена к устройству антенным проводом. Тем не менее она не должна мешать.

Шаг 9

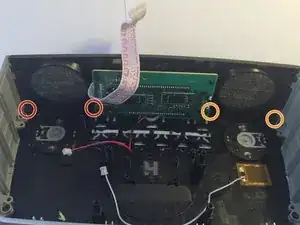

Если ваша отвертка достаточно мала, чтобы поместиться внутри ширины корпуса, этот шаг не обязателен. Перейдите к шагу 11 и выполните эту операцию внутри корпуса.

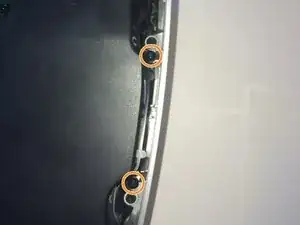

С помощью крестовой отвертки размером 1 удалите 4 винта, которые удерживают разные части корпуса вместе.
